Il prototipo serve a validare forma, funzione e integrazione tecnica. La micro-serie serve a dimostrare che il processo è stabile, ripetibile e industrializzabile. Sono due fasi con obiettivi radicalmente diversi, e confonderle è uno degli errori più costosi nello sviluppo prodotto.
La regola pratica è questa: usa il prototipo finché il design cambia. Passa alla micro-serie quando il design è consolidato e hai bisogno di dati di processo reali, non di un altro pezzo funzionante.
Tre indicatori rapidi per orientarsi:
- Prototipo: un numero limitato di pezzi, assemblaggio spesso manuale, obiettivo è la verifica tecnica, le tolleranze possono essere più permissive.
- Micro-serie: una produzione a basso volume, processo industriale o semi-automatizzato, obiettivo è la stabilità produttiva e la ripetibilità.
- Errore comune: trattare il prototipo come una mini-produzione, imponendo vincoli di costo unitario che bloccano l'iterazione e aumentano i costi complessivi.
Punti chiave
| Punto | Dettagli |
|---|---|
| Obiettivi distinti | Il prototipo valida il design; la micro-serie qualifica il processo produttivo e la sua ripetibilità. |
| Volumi di riferimento | Prototipo: 1–50 pezzi; micro-serie: 50–1.000 pezzi, con lead time da 2 a 4 settimane. |
| KPI chiave in micro-serie | First Pass Yield >95–98%, Cpk >1,33 sulle quote critiche, tasso di scarto <1%. |
| DFM prima della micro-serie | BOM bloccata, tolleranze verificate e documentazione formale sono condizioni necessarie, non opzionali. |
| Lovabyte per la transizione | Stampa 3D on-demand, consulenza DFM e corsi tecnici supportano il passaggio dalla prototipazione alla micro-serie. |
Indice
- Qual è la differenza tra prototipo e micro-serie negli obiettivi?
- Gli stessi file CAD, esecuzioni molto diverse: cosa cambia nel processo
- Lead time, costi e volumi tipici in Italia
- Quali KPI monitorare durante una micro-serie?
- Cosa emerge in micro-serie che il prototipo non rivela
- DFM: le verifiche da fare prima di lanciare la micro-serie
- Flusso operativo dal prototipo alla micro-serie: un esempio PCBA
- Come la stampa 3D accelera prototipo e micro-serie
- Quando fermarsi al prototipo e quando passare alla micro-serie
- Dal laboratorio: cosa ho imparato sbagliando la transizione
- Lovabyte per prototipi e micro-serie: come partire
- Fonti
Qual è la differenza tra prototipo e micro-serie negli obiettivi?
Il prototipo risponde a una domanda tecnica: «Funziona?». La micro-serie risponde a una domanda industriale: se il processo produttivo è coerente e ripetibile con i materiali e i processi definitivi.
Questi obiettivi divergenti cambiano tutto: i criteri di accettazione, la documentazione richiesta, il livello di controllo qualità e persino la scelta dei materiali.
Obiettivi del prototipo:
- Verificare forma, fit e funzione (le tre F della prototipazione industriale).
- Testare l'integrazione tra sottosistemi prima di bloccare il design.
- Iterare rapidamente: un prototipo che fallisce è un successo se insegna qualcosa.
- Tolleranze e materiali possono essere approssimativi se non influenzano la validazione.
Obiettivi della micro-serie:
- Dimostrare la stabilità del processo su un lotto rappresentativo.
- Misurare ripetibilità dimensionale e funzionale tra pezzo e pezzo.
- Qualificare fornitori, BOM definitiva e procedure di assemblaggio.
- Produrre documentazione formale: istruzioni di lavoro, piani di controllo, criteri di accettazione.
La distinzione più sottile riguarda la BOM. In prototipazione si accettano componenti equivalenti, packaging diversi, sostituzioni last-minute. In micro-serie ogni deviazione dalla BOM approvata è un evento da gestire formalmente, perché cambia le condizioni del processo che stai qualificando. Come evidenziato da Eurek, la scelta tra prototipo e piccola serie dipende dalla maturità del progetto e dalla complessità della BOM più che dal numero di pezzi.
Gli stessi file CAD, esecuzioni molto diverse: cosa cambia nel processo
Un file Gerber identico può produrre un PCBA perfettamente funzionante in prototipazione e un lotto con difetti sistematici in micro-serie. Non perché il file sia sbagliato, ma perché il contesto produttivo è diverso.
| Fase operativa | Prototipo | Micro-serie |
|---|---|---|
| Allestimento macchina | Manuale o semi-automatico, set-up non documentato | Set-up documentato, parametri registrati e ripetibili |
| Programmazione SMT | Ottimizzata per il singolo pezzo | Ottimizzata per throughput e stabilità di lotto |
| Controllo qualità | Ispezione visiva, test funzionale sul pezzo | AOI, ICT, campionamento statistico, SPC |
| Gestione BOM | Componenti equivalenti accettati | BOM bloccata, deviazioni gestite con ECO formale |
| Documentazione | Minima o assente | Istruzioni di lavoro, piano di controllo, tracciabilità |
In prototipazione PCBA, il montaggio manuale di componenti SMD è accettabile perché stai verificando il circuito, non il processo di saldatura. In micro-serie, lo stesso montaggio manuale introduce variabilità che il cliente finale non accetterà. Il passaggio all'SMT automatico non è un lusso: è la condizione per misurare qualcosa di significativo.
La gestione dei componenti critici cambia radicalmente. In prototipo puoi usare un componente in tape da 10 pezzi acquistato su Mouser. In micro-serie devi gestire il packaging corretto per le macchine pick-and-place, i lead time dei fornitori qualificati e le quantità minime d'ordine che impattano il costo del lotto.
Un consiglio: Prima di avviare una micro-serie, verifica che ogni componente della BOM sia disponibile nel packaging corretto per il tuo processo. Un condensatore in bulk invece che in tape può fermare una linea SMT per ore.

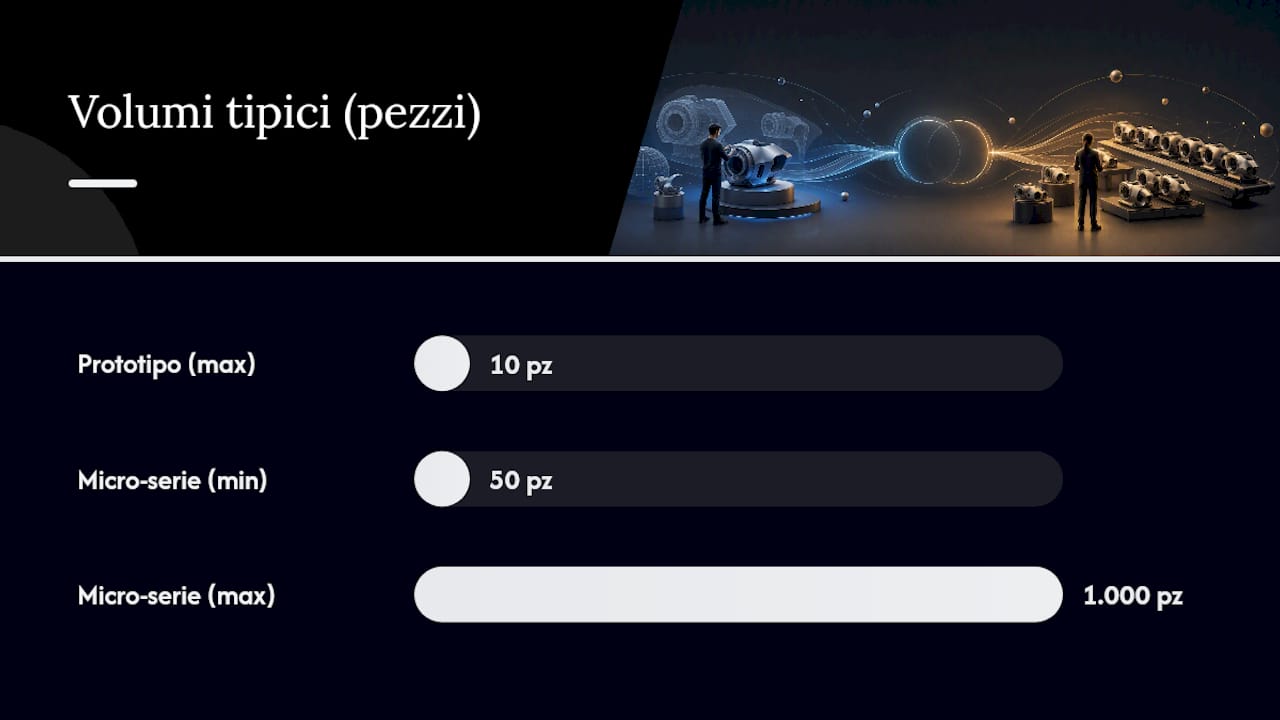

Lead time, costi e volumi tipici in Italia
I range pratici variano per processo e settore, ma esistono riferimenti consolidati. Secondo i dati di PartsCrafted, la prototipazione CNC copre tipicamente 1–10 pezzi, mentre la produzione a basso volume si colloca nel range 50–1.000 pezzi.
| Parametro | Prototipo | Micro-serie |
|---|---|---|
| Volumi tipici | quantità limitata | produzione a basso volume |
| Lead time (PCBA) | tempi brevi | tempi più lunghi |
| Costi fissi (NRE) | Bassi o nulli | Attrezzaggi, programmazione, qualifica |
| Costo unitario | Alto (nessuna economia di scala) | Decrescente con il volume |
| Acquisto componenti | Spot, piccole quantità | A lotto, con gestione scorte |
Per i PCB/PCBA, WellPCB documenta lead time di 24 ore–7 giorni per i prototipi contro 2–4 settimane per la produzione, con requisiti documentali e di tracciabilità significativamente più elevati nella seconda fase.
La composizione dei costi è la variabile più fraintesa. In prototipo il costo è quasi interamente variabile: materiali e ore di lavoro. In micro-serie entrano i costi fissi: programmazione macchine, attrezzaggi, fixture di test, qualifica dei fornitori. Questi costi si ammortizzano sul volume, ma se il volume è basso rimangono un peso significativo sul costo unitario. La produzione a basso volume richiede distribuzione dei costi fissi su più pezzi e controlli di qualità più stringenti rispetto al prototipo.
Dato operativo: per processi di fusione o stampaggio, la soglia economica per investire in stampi permanenti si raggiunge generalmente oltre alcune migliaia di pezzi. Sotto quella soglia, processi flessibili come la stampa 3D o la lavorazione CNC restano competitivi.
Quali KPI monitorare durante una micro-serie?
La micro-serie non è una produzione in miniatura: è un esperimento controllato sul processo. I dati che raccogli qui determinano se puoi procedere alla produzione o se devi tornare indietro.
| KPI | Definizione | Target indicativo |
|---|---|---|
| First Pass Yield (FPY) | percentuale di pezzi conformi al primo passaggio | elevata, tipicamente molto alta per PCBA complessi |
| Tasso di rilavorazione | % di pezzi che richiedono intervento correttivo | <3% |
| Ripetibilità dimensionale | Cpk delle quote critiche | Cpk >1,33 |
| OEE (Overall Equipment Effectiveness) | Disponibilità × Performance × Qualità | obiettivo yield elevato come baseline |
| Tasso di scarto | % di pezzi non recuperabili | <1% |
Lo yield è il KPI più immediato. In ambito PCBA, PCB Italian indica come riferimento operativo un obiettivo di yield superiore al 98% per evitare rilavorazioni significative che erodono la marginalità.
Attenzione al Cpk: un valore >1,33 indica che il processo è centrato e stabile rispetto alle tolleranze. Un Cpk tra 1,0 e 1,33 segnala un processo borderline che richiede monitoraggio continuo. Sotto 1,0, il processo non è capace: torna al design o al set-up prima di scalare.
Per il campionamento statistico, un piano AQL (Acceptable Quality Level) di livello II con ispezione normale è un punto di partenza ragionevole per micro-serie nel settore elettronico. Definisci le quote critiche prima di iniziare il lotto e misura ogni pezzo, non un campione, per le prime 10–20 unità.
Cosa emerge in micro-serie che il prototipo non rivela
Il prototipo funziona. La micro-serie mostra perché potrebbe non funzionare sempre.
Problemi tipici che emergono in micro-serie:
- Deriva dei parametri macchina: temperatura di saldatura, pressione di stampa o velocità di avanzamento che variano nel corso del lotto, producendo pezzi conformi all'inizio e difettosi alla fine.
- Usura utensili: in lavorazione CNC, un utensile che dura 50 pezzi è invisibile in prototipo ma critico in micro-serie. In PCBA, l'usura degli stencil per la pasta saldante emerge solo con volumi ripetuti.
- Variabilità dei fornitori: un componente con tolleranza ±10% che funziona nel tuo prototipo può causare fallimenti sistematici quando arrivi a un lotto da un fornitore diverso o da un altro lotto di produzione.
- Mancata tenuta delle tolleranze: quote che sembravano stabili in prototipo mostrano deriva quando il processo viene ripetuto decine di volte.
- Difetti di assemblaggio ripetitivi: saldature fredde, tombstoning su componenti 0402, disallineamenti che emergono solo con la stanchezza dell'operatore o con variazioni di umidità ambientale.
Interventi correttivi:
- Taratura frequente delle macchine con SPC in tempo reale.
- Piano di manutenzione preventiva con sostituzione utensili a intervalli definiti, non a rottura.
- First Article Inspection (FAI) formale prima di avviare il lotto completo.
- Campionamento in corso d'opera ogni N pezzi con registrazione dei risultati.
Checklist per decidere se fermare la produzione:
- FPY scende sotto la soglia target per tre campioni consecutivi.
- Un difetto sistematico si ripete su più del 5% dei pezzi.
- Una quota critica esce dalla banda di controllo (oltre ±3σ).
- Un componente della BOM risulta non conforme rispetto alle specifiche del fornitore qualificato.
DFM: le verifiche da fare prima di lanciare la micro-serie
Il Design for Manufacturing non è una fase opzionale. È la condizione per cui la micro-serie produce dati utili invece di pezzi difettosi.
Controlli DFM essenziali:
- Revisione BOM completa: ogni componente deve avere un fornitore qualificato, un'alternativa approvata e il packaging corretto per il processo.
- Verifica tolleranze critiche: le quote funzionali devono essere raggiungibili con il processo scelto. Una tolleranza ±0,05 mm su un pezzo stampato a iniezione è diversa dalla stessa tolleranza su un pezzo fresato.
- Test di assemblabilità: verifica che i componenti si montino nell'ordine corretto senza interferenze. In PCBA, controlla le clearance tra componenti e le regole di spaziatura per l'AOI.
- Analisi compatibilità materiali: i materiali definitivi si comportano come quelli usati in prototipo? Cambiare resina o lega metallica può cambiare le tolleranze raggiungibili.
- Revisione dei callout su disegno: quote senza riferimento al datum, tolleranze geometriche ambigue o finiture superficiali non specificate sono le cause più frequenti di rilavorazioni.
Documentazione da preparare:
- Istruzioni di lavoro per ogni fase critica del processo.
- Piano di controllo con frequenza di campionamento e strumenti di misura.
- Criteri di accettazione formali (non «a occhio»).
- Procedura di gestione dei componenti equivalenti con approvazione formale.
Un consiglio: I callout su disegno più pericolosi sono quelli che sembrano ovvi: «finitura liscia», «bordi vivi», «assemblare con cura». Sostituiscili con specifiche misurabili prima di consegnare il disegno alla produzione.
Come sottolinea Eurek.it, trattare il prototipo come una piccola produzione è un errore che blocca l'iterazione: il DFM serve a preparare il terreno per la micro-serie, non a vincolare il prototipo.
Flusso operativo dal prototipo alla micro-serie: un esempio PCBA
Un flusso tipico per un PCBA industriale segue questi passi, con milestone decisionali esplicite:
-
Prototipo funzionale (EVT, Engineering Validation Test): 3–10 schede assemblate manualmente o con processo semi-automatico. Obiettivo: verificare il circuito, non il processo. Lead time: 3–7 giorni. Milestone: il circuito funziona secondo le specifiche elettriche?
-
Design for Test (DFT) e revisione DFM: analisi dei punti di test, verifica delle clearance per l'ICT, revisione della BOM con i fornitori qualificati. Lead time: 1–2 settimane. Milestone: il design è testabile e producibile con il processo scelto?
-
Correzioni e verifica materiali: eventuali modifiche al layout, sostituzione di componenti critici, conferma dei lead time di fornitura. Milestone: BOM bloccata e approvata.
-
First Article Inspection (FAI): 1–3 pezzi prodotti con il processo definitivo, misurati su tutte le quote critiche. Lead time: 3–5 giorni. Milestone: il primo pezzo è conforme? Se no, si torna al punto 2.
-
Micro-serie con campionamento in-run: lotto di 50–200 pezzi con SPC attivo, campionamento ogni 10–20 pezzi, registrazione di tutti i parametri di processo. Lead time: 2–4 settimane. Milestone: FPY >95%, Cpk >1,33 sulle quote critiche, tasso di scarto <1%.
-
Test elettrici e funzionali: ICT su ogni scheda, test funzionale su campione statistico, burn-in dove richiesto dalle specifiche del cliente. Milestone: yield complessivo >98% per procedere alla produzione.
-
Decisione go/no-go: se tutti i KPI sono soddisfatti, la micro-serie è qualificata e si può pianificare la produzione. Se uno o più KPI sono fuori target, si analizza la causa radice e si decide se correggere il processo o tornare alla prototipazione.
Come la stampa 3D accelera prototipo e micro-serie
La stampa 3D FDM non sostituisce i processi industriali tradizionali, ma li affianca in modo efficace nelle fasi di validazione e nelle micro-serie a basso volume.
Ruoli pratici della stampa 3D:
- Iterazione rapida di geometrie: modificare un file STL e stampare una nuova versione in poche ore è incomparabilmente più veloce e meno costoso che modificare uno stampo o riprogrammare un centro di lavoro CNC.
- Attrezzaggi su misura: jig di assemblaggio, fixture di test, maschere di foratura e supporti di ispezione stampati in 3D riducono i costi di attrezzaggio per la micro-serie.
- Micro-serie di componenti non critici: cover, supporti, connettori e parti strutturali con geometrie complesse possono essere prodotti in piccola serie con FDM a costi che nessun processo tradizionale può avvicinare sotto le 500 unità.
- Validazione di assemblaggio: prima di investire in stampi, un prototipo FDM permette di verificare interferenze, accessibilità e sequenza di montaggio.
Quando preferire la stampa 3D ai metodi tradizionali? Quando il volume è sotto le 500–1.000 unità, la geometria è complessa, il tempo di consegna è critico o il costo dello stampo non è ammortizzabile sul volume previsto.
Lovabyte supporta questa transizione con un servizio di stampa 3D per micro-serie on-demand, consulenza tecnica sui materiali e un laboratorio fisico a Melegnano dove i tecnici possono verificare i risultati direttamente. Per chi vuole portare la capacità produttiva in-house, i corsi di formazione tecnica coprono sia la prototipazione che la produzione in piccola serie con tecnologia Bambu Lab.
Un consiglio: Per le fixture di test in micro-serie PCBA, stampa in PETG o ASA invece che in PLA: reggono meglio alle variazioni termiche del processo di saldatura e durano l'intero lotto senza deformarsi.
Quando fermarsi al prototipo e quando passare alla micro-serie
La decisione non dipende dal numero di pezzi. Dipende dalla maturità del design e dal costo dell'errore.
Rimani in fase prototipale se:
- Il design ha ancora variabili aperte (materiali, geometrie, interfacce).
- Il rischio di modifica è alto: un cambio di design dopo la micro-serie costa molto di più che un cambio in prototipo.
- La BOM non è consolidata o ci sono componenti critici con alternative non ancora valutate.
- Non hai ancora dati di mercato sufficienti per giustificare i costi fissi della micro-serie.
Passa alla micro-serie quando:
- Il design ha superato almeno un ciclo di test funzionale completo senza modifiche strutturali.
- La BOM è bloccata con fornitori qualificati e lead time confermati.
- Hai un cliente o un mercato che richiede un lotto rappresentativo per la qualifica.
- I costi fissi della micro-serie sono ammortizzabili sul volume previsto nei successivi 12 mesi.
Checklist decisionale per la riunione tecnica:
- Il design ha superato l'EVT senza modifiche strutturali? (Sì/No)
- La BOM è completa con fornitori qualificati? (Sì/No)
- Le tolleranze critiche sono verificate con il processo definitivo? (Sì/No)
- Il volume previsto giustifica i costi di attrezzaggio? (Sì/No)
- Il rischio di modifica post-micro-serie è accettabile? (Sì/No)
Se tutte le risposte sono «Sì», la micro-serie è la scelta giusta. Anche una sola risposta «No» merita un'analisi prima di procedere. Come indica PCB Italian, la micro-serie è un test di industrializzazione: oltre alla conformità del primo pezzo bisogna misurare ripetibilità, usura utensili e stabilità del processo per garantire la produzione continuativa.
Dal laboratorio: cosa ho imparato sbagliando la transizione
L'errore più frequente che vedo, e che ho visto fare anche in contesti strutturati, è avviare la micro-serie troppo presto perché «il prototipo funziona». Funziona, sì. Ma funziona con quel componente, con quel fornitore, con quell'operatore, in quella giornata. La micro-serie ti dice se funziona sempre.
Un caso emblematico: un PCBA per un'applicazione industriale aveva superato tre cicli di prototipazione senza problemi. Il problema non era il circuito: era la distanza dal bordo della scheda che creava un gradiente termico durante il reflow. Invisibile in prototipo, sistematico in produzione. Il costo della correzione a quel punto era una revisione del layout e un nuovo ciclo di FAI: due settimane e qualche centinaio di euro. Scoprirlo dopo 1.000 pezzi avrebbe significato rilavorazioni o scarti per un importo molto più alto.
L'altro errore speculare è restare troppo a lungo in prototipazione per paura di bloccare il design. Ho visto team iterare per mesi su dettagli estetici che la micro-serie avrebbe risolto in un lotto. La stampa 3D aiuta molto qui: permette di validare geometrie e assemblabilità rapidamente, senza aspettare stampi o lavorazioni CNC, e di arrivare alla micro-serie con un design già robusto.
La guida alla prototipazione efficace di Lovabyte copre proprio questi passaggi critici, con checklist operative per non perdere tempo nelle fasi sbagliate.
Lovabyte per prototipi e micro-serie: come partire
Passare dal prototipo alla micro-serie richiede competenze, attrezzature e un processo collaudato. Lovabyte offre tutto questo in un unico punto di riferimento a Melegnano, con servizi pensati per tecnici e aziende che non vogliono perdere settimane in tentativi.
I servizi disponibili:
- Stampa 3D on-demand per prototipi rapidi e micro-serie fino a qualche centinaio di pezzi, con materiali tecnici FDM e tecnologia Bambu Lab.
- Consulenza DFM per verificare il design prima del lancio della micro-serie e ridurre il rischio di rilavorazioni.
- Corsi e workshop tecnici per formare il team interno su prototipazione, DFM e produzione in piccola serie.
- Marketplace creator per commissionare modelli e componenti personalizzati direttamente a designer qualificati.
Per iniziare: carica il tuo progetto, ricevi un preventivo e pianifica una sessione di consulenza tecnica. I corsi Lovabyte sono il punto di partenza per chi vuole gestire internamente la transizione prototipo/micro-serie con metodo e strumenti adeguati.
