TL;DR:
- Garantire una qualità costante nelle stampe 3D richiede metodi oggettivi di valutazione, che integrano misure dimensionali, superficie e proprietà materiche. La distinzione tra precisione, accuratezza e tolleranza è fondamentale per interpretare correttamente i risultati e migliorare il processo produttivo. Strumenti come CMM e scanner 3D, combinati a una corretta calibrazione, permettono di individuare deviazioni e ottimizzare l'affidabilità delle parti stampate.
Garantire qualità costante nelle stampe 3D è uno dei problemi più sottovalutati in ambito professionale. Un pezzo che visivamente sembra perfetto può nascondere deviazioni dimensionali critiche, difetti strutturali interni o variazioni di materiale che compromettono l'affidabilità in produzione. Per sapere come valutare qualità stampe 3D in modo oggettivo, serve un metodo: non basta l'occhio esperto. Questa guida vi accompagna attraverso i parametri fondamentali, gli strumenti di misura, le procedure aziendali e i criteri di valutazione stampante 3D che fanno la differenza tra un prototipo accettabile e uno veramente affidabile.
Indice
- Fondamenti e criteri per valutare la qualità delle stampe 3D
- Strumenti e metodi per misurare la qualità dimensionale e meccanica
- Parametri di stampa critici per la qualità: calibrazione, materiali e configurazioni
- Verifiche pratiche e controllo qualità in azienda: processi standard e suggerimenti
- La mia esperienza sulla valutazione qualità stampe 3D: errori comuni e approcci efficaci
- Scopri come Lovabyte supporta professionisti e aziende nel controllo qualità stampa 3D
- Domande frequenti su come valutare qualità stampe 3D
Punti Chiave
| Punto | Dettagli |
|---|---|
| Concetti base chiave | Capire differenza tra accuratezza, precisione e tolleranza è essenziale per valutare la qualità in stampa 3D. |
| Misurazioni professionali | L’uso di CMM e scanner 3D consente controlli dimensionali con tolleranze fino a ±0,1 mm. |
| Calibrazione e parametri | Calibrare regolarmente stampante e scegliere impostazioni di stampa adeguate garantisce risultati ripetibili e resistenti. |
| Controllo qualità strutturato | Implementare processi standardizzati di verifica e test migliora affidabilità produttiva e la soddisfazione cliente. |
| Limiti tecnologici | Tolleranze molto strette spesso richiedono post-processi CNC o metodologie ibride per rispettare standard industriali. |
Fondamenti e criteri per valutare la qualità delle stampe 3D

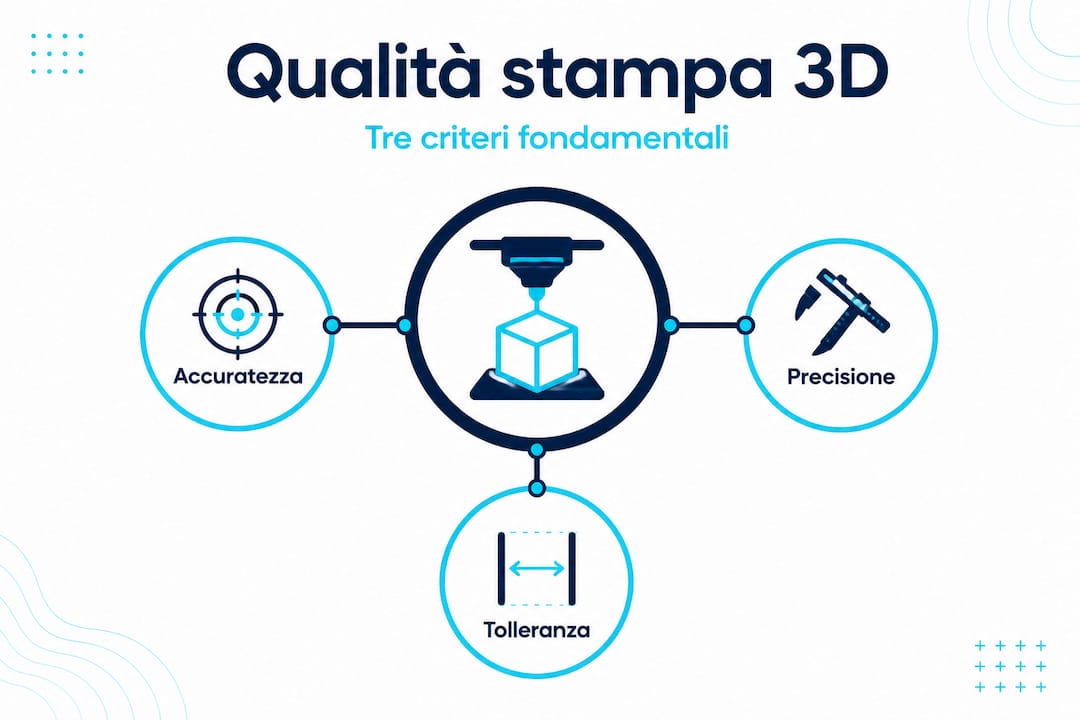

Per capire come valutare qualità stampe 3D con rigore tecnico, il punto di partenza sono tre concetti che molti usano come sinonimi ma che indicano cose distinte: precisione, accuratezza e tolleranza.
Qualità e precisione nella stampa 3D integra questi tre fattori per decidere se un pezzo è idoneo all'uso. In pratica:
- Precisione è la ripetibilità: quanto sono coerenti tra loro dieci stampe dello stesso file.
- Accuratezza è la fedeltà al modello CAD: quanto il pezzo stampato si avvicina alle dimensioni di progetto.
- Tolleranza è la finestra di accettabilità: la variazione massima ammessa per quella specifica applicazione.
Un errore sistematico della stampante, ad esempio un bed non livellato correttamente, può produrre alta precisione ma bassa accuratezza: tutte le stampe saranno sbagliate allo stesso modo, il che è particolarmente insidioso nelle valutazioni professionali perché la ripetibilità crea un falso senso di controllo.
La qualità di una stampa 3D si valuta su tre livelli complementari:
- Qualità geometrica: dimensioni, forma, angoli, fori, tolleranze di accoppiamento.
- Qualità superficiale: rugosità, layer lines visibili, warping, stringing.
- Qualità materiale: densità interna, coesione tra strati, assenza di vuoti o delaminazioni.
Progettare per la produzione additiva significa definire tolleranze realistiche basate sulla tecnologia usata, non copiare quelle da disegni meccanici tradizionali. Una tolleranza di ±0,05 mm può essere standard per CNC ma irrealistica per FDM senza post-processo.
Il monitoraggio qualità stampa 3D richiede di integrare tutti e tre i livelli. Affidarsi solo alla qualità superficiale porta a errori di valutazione sistematici. Conoscere le differenze tra i tipi di stampanti 3D aiuta anche a impostare aspettative realistiche per tecnologia.
Strumenti e metodi per misurare la qualità dimensionale e meccanica
Conoscere i fondamenti permette di scegliere e utilizzare correttamente gli strumenti necessari per una valutazione precisa. Nella pratica professionale, due tecnologie coprono la maggior parte dei casi d'uso.
La CMM (macchina di misura a coordinate) è lo strumento di riferimento per tolleranze strette: misura tolleranze di ±0,1 mm su tratti di 100 mm, con scansione punto per punto delle superfici critiche. Lo scanner 3D, invece, genera una nuvola di punti dell'intera geometria e la confronta con il modello CAD, evidenziando le deviazioni su tutta la superficie con mappe cromatiche di deviazione.
| Metodo | Scopo principale | Vantaggi | Limiti |
|---|---|---|---|
| CMM | Misura tolleranze su punti critici | Alta precisione, tracciabilità | Lento, richiede operatore qualificato |
| Scanner 3D | Analisi deviazione globale da CAD | Veloce, visualizzazione completa | Costo elevato, meno preciso su dettagli piccoli |
| Calibro digitale | Misure lineari rapide | Economico, immediato | Solo misure lineari, operatore dipendente |
| Microscopio ottico | Analisi superfici e layer | Ottimo per rugosità e difetti visivi | Nessuna misura volumetrica |
| Test di trazione | Caratterizzazione meccanica | Dati reali su rottura e allungamento | Distruttivo, richiede campioni normati |
Per i test meccanici, lo standard ISO/ASTM 52927:2024 richiede prove di trazione per la caratterizzazione meccanica completa dei manufatti prodotti con tecnologie additive. Questo è particolarmente rilevante per parti strutturali o di sicurezza.
I principali test meccanici da considerare:
- Test di trazione: resistenza ultima e allungamento a rottura secondo ISO/ASTM 52927.
- Test di flessione: rigidità e resistenza in applicazioni di carico trasversale.
- Test di impatto Charpy: fragilità e tenacità, specialmente su materiali rinforzati.
- Durezza Shore/Rockwell: per valutare la superficie e la densità locale.
Consiglio Pro: Non scegliete tra misure dimensionali e test meccanici. Combinate scanner 3D o CMM in uscita dalla stampante con test meccanici su coupon stampati insieme al pezzo principale. I coupon costano poco materiale e vi danno dati meccanici reali del lotto, non solo del materiale in bolla.
Per approfondire le best practice prototipazione industriale, integrare misure dimensionali e prove meccaniche è il salto qualitativo che separa un processo artigianale da uno professionale.
Parametri di stampa critici per la qualità: calibrazione, materiali e configurazioni
Dopo aver analizzato come misurare la qualità, vediamo quali parametri di stampa controllare per ottenerla. La calibrazione è il punto di partenza obbligatorio: una stampante non calibrata vanifica ogni altra ottimizzazione.
Parametri di calibrazione fondamentali:
- Steps/mm degli assi X, Y, Z: determinano la fedeltà dimensionale di base. Un errore dell'1% su 100 mm significa 1 mm di deviazione sistematica.
- E-steps dell'estrusore: controllano la quantità di materiale depositato. Un'over-extrusion anche del 5% altera dimensioni e aspetto superficiale.
- Temperatura ugello e letto: influenzano l'adesione tra strati e la scorrevolezza del materiale. Variazioni di ±5°C rispetto all'ottimale cambiano visibilmente le proprietà meccaniche.
- Velocità di stampa: velocità elevate riducono l'adesione inter-layer. Per PLA la soglia critica è intorno ai 60-80 mm/s senza compensazione pressure advance.
La calibrazione accurata degli assi e dell'estrusore migliora in modo misurabile la precisione dimensionale e la qualità superficiale, rendendo ogni successiva ottimizzazione più efficace.
Selezione e gestione dei materiali:
- PLA: facile, buona precisione, non adatto ad ambienti sopra 60°C.
- PETG: resistente all'umidità, buona resistenza chimica, richiede una gestione dello stringing più attenta.
- ASA/ABS: ottimi per uso esterno e alta temperatura, sensibili al warping senza enclosure.
- Nylon e materiali tecnici: assorbono umidità rapidamente. Filamento esposto anche solo 24 ore può perdere il 30% delle proprietà meccaniche.
Parametri di slicing che impattano direttamente la resistenza:
Un infill tra 30% e 50% combinato con almeno 4 wall loops aumenta la durata delle parti FDM fino a 3-4 volte rispetto a configurazioni con pareti singole e infill basso. Molti professionisti stampano a 15-20% di infill pensando di risparmiare, ma poi si trovano con pezzi che cedono in uso.
Per le stampanti a resina MSLA, la risoluzione XY ottimale deve essere inferiore ai 50 micron e l'uniformità della luce UV inferiore al 10% per garantire dettagli precisi e coerenza tra le zone centrali e periferiche del build plate.
Consiglio Pro: Stampate sempre un cubo di calibrazione 20x20x20 mm prima di una produzione importante. Se le misure reali deviano più di ±0,3 mm dal nominale in FDM, fermatevi e ricalibrate prima di sprecare ore di stampa.
Trovate le indicazioni dettagliate sulla configurazione stampante 3D e un elenco completo degli errori comuni stampa 3D da evitare nelle rispettive guide di approfondimento.
Verifiche pratiche e controllo qualità in azienda: processi standard e suggerimenti
Ora che sapete cosa monitorare tecnicamente, vediamo come organizzare concretamente il controllo qualità in azienda. Un processo strutturato non richiede necessariamente attrezzature costose: richiede metodo e continuità.
Flusso consigliato per il controllo qualità in produzione:
- Pre-stampa: verifica del file STL per errori geometrici (non-manifold, buchi, normali invertite), controllo umidità del filamento, calibrazione della stampante se non eseguita nelle ultime 20 ore di stampa.
- Durante la stampa: monitoraggio visivo dei primi layer, verifica dell'adesione, controllo temperature in tempo reale.
- Post-stampa immediato: verifica visiva rapida per warping, stringing, layer separation.
- Controllo dimensionale: misurazione con calibro digitale dei punti critici, CMM o scanner 3D per pezzi di precisione.
- Test funzionale: accoppiamento con componenti reali, verifica tolleranze di montaggio.
- Archiviazione dati: registrazione dei parametri di stampa, dei risultati di misura e delle eventuali non conformità per tracciabilità.
Lo standard ISO/ASTM 52920 impone la qualificazione dei processi AM per garantire qualità e tracciabilità in ambito industriale. Anche se non siete tenuti alla certificazione, applicare i principi di quel framework migliora il controllo del processo.
Confronto tra metodi di verifica:
| Tecnica | Costo | Velocità | Informazioni ottenute | Limite principale |
|---|---|---|---|---|
| Verifica visiva | Nullo | Immediata | Difetti superficiali grossolani | Soggettiva, non rileva difetti interni |
| Calibro digitale | Basso | Rapida | Dimensioni lineari critiche | Solo misure puntuali |
| Scanner 3D | Alto | Media | Deviazione geometrica completa | Non rileva difetti interni |
| CMM | Molto alto | Lenta | Tolleranze precise su punti definiti | Richiede setup e operatore specializzato |
| Test meccanici | Medio | Lenta | Proprietà strutturali reali | Distruttivo |
Usare scanner 3D e CMM in post-stampa aiuta a individuare deviazioni sistematiche e ottimizzare il processo nel tempo, non solo a verificare il singolo pezzo.
Consiglio Pro: Costruite un database semplice delle non conformità: tipo di difetto, materiale, parametri di stampa, data. Dopo 30-50 stampe, i pattern emergono chiaramente e potete intervenire sui parametri causa, non sugli effetti.
Consultate la checklist controlli stampe per un riferimento operativo immediato, e valutate quando conviene affidarsi alla stampa su richiesta o alla gestione interna per il controllo qualità micro-serie.
La mia esperienza sulla valutazione qualità stampe 3D: errori comuni e approcci efficaci
C'è un errore che vediamo ripetere costantemente anche in aziende tecnicamente preparate: confondere precisione e accuratezza porta a decisioni sbagliate sul processo. Una stampante che produce pezzi tutti uguali tra loro ma sistematicamente sbagliati rispetto al CAD viene considerata "buona" perché i pezzi sembrano coerenti. Il problema si manifesta solo al montaggio o in produzione, quando è costoso da correggere.
Il secondo errore diffuso è affidarsi esclusivamente alla valutazione visiva. Un pezzo può avere una superficie impeccabile e un interno pieno di vuoti da scarsa adesione inter-layer. Abbiamo visto componenti funzionali apparentemente perfetti cedere al primo carico significativo proprio per questo motivo. La valutazione stampe 3D seria integra sempre almeno una misura dimensionale e, per parti critiche, una verifica meccanica.
C'è poi il problema della manutenzione ignorata. La qualità di una stampante FDM degrada in modo graduale e silenzioso: l'ugello si usura, le cinghie si allentano, il bed perde planarità. Non esistono segnali evidenti fino a quando la qualità non è già compromessa. Il nostro consiglio concreto è trattare la calibrazione come una manutenzione ordinaria programmata, non come una risposta ai problemi.
Un'ultima cosa che pochi considerano: la qualità non dipende solo dalla stampante, dipende dal progetto. Parti con pareti sottili meno di 0,8 mm, sbalzi non supportati oltre 45 gradi o tolleranze incompatibili con la tecnologia scelta sono destinati a fallire indipendentemente da quanto è buona la macchina. Progettare tenendo conto delle capacità specifiche della tecnologia AM usata è la variabile più impattante e la più ignorata.
Consultate la guida sugli errori comuni stampa 3D per un elenco dettagliato delle trappole più frequenti e come evitarle prima di sprecare materiale e tempo.
Scopri come Lovabyte supporta professionisti e aziende nel controllo qualità stampa 3D
Per chi desidera approfondire e migliorare concretamente la qualità delle proprie stampe 3D, ecco come possiamo aiutarvi.
Lovabyte offre un ecosistema completo per portare la qualità delle vostre stampe a livello industriale. I nostri corsi e workshop coprono calibrazione avanzata, selezione materiali e interpretazione dei risultati di misura, con sessioni pratiche nel laboratorio fisico di Melegnano. Se avete bisogno di produzione affidabile senza investire in attrezzature proprie, il servizio di stampa 3D professionale gestisce prototipi e micro-serie con controllo qualità integrato. Il team di assistenza tecnica vi supporta nel mantenere le vostre stampanti calibrate e performanti nel tempo, con interventi preventivi e diagnostica avanzata.
Che vogliate formarvi, esternalizzare la produzione o ottimizzare il vostro parco macchine, Lovabyte è il punto di riferimento per la stampa 3D professionale in Italia.
Domande frequenti su come valutare qualità stampe 3D
Qual è la differenza tra precisione e accuratezza nella stampa 3D?
La precisione è la ripetibilità delle dimensioni tra più stampe identiche, mentre l'accuratezza è la fedeltà rispetto al progetto CAD originale. Una stampante può essere precisa ma inaccurata se riproduce sistematicamente lo stesso errore.
Come posso misurare professionalmente le tolleranze nelle stampe 3D?
CMM e scanner 3D sono gli strumenti professionali di riferimento: il primo misura punti critici con affidabilità di ±0,1 mm, il secondo confronta l'intera geometria stampata con il modello CAD evidenziando le deviazioni su tutta la superficie.
Quali parametri devo calibrare regolarmente per mantenere qualità elevata?
La calibrazione accurata degli assi X, Y, Z e dell'estrusore è fondamentale, insieme al controllo delle temperature e alla manutenzione meccanica periodica di cinghie, ugello e piano di stampa.
Come influisce l'infill sulla resistenza delle stampe FDM?
Un infill al 30-50% combinato con almeno quattro wall loops aumenta la durabilità delle parti stampate FDM fino a 3-4 volte rispetto a configurazioni con bassa densità e pareti singole.
È possibile ottenere tolleranze di ±0,1 mm con stampanti FDM standard?
Con FDM di buona qualità si raggiungono in genere ±0,2-0,3 mm; la tolleranza ±0,1 mm richiede spesso una lavorazione CNC successiva per le superfici critiche di accoppiamento.
