TL;DR:
- La progettazione 3D rivoluziona i processi di prototipazione e produzione, riducendo tempi e costi.
- Esistono diverse tecniche di modellazione 3D, ognuna adatta a specifici obiettivi e settori.
- Integrare la progettazione 3D in un processo collaborativo e iterativo migliora qualità e risultati finali.
La progettazione 3D non è più un territorio riservato a designer specializzati o grandi aziende con budget illimitati. Oggi è il motore silenzioso dietro la prototipazione rapida, la produzione su misura e l'innovazione di prodotto in settori che vanno dall'automotive al medicale. La progettazione 3D crea modelli digitali tridimensionali tramite software CAD, trasformando un'idea astratta in un oggetto verificabile e stampabile. Per professionisti e aziende che vogliono ridurre i tempi di sviluppo e aumentare la qualità dei prototipi, capire questo processo non è un'opzione: è una priorità strategica.
Indice
- Cos'è la progettazione 3D e perché è fondamentale
- Tecniche di modellazione: parametrica, diretta, superfici e solida
- Applicazioni pratiche: prototipazione, produzione e formazione
- Dalla progettazione digitale alla stampa 3D: il ciclo completo
- Cosa molti ignorano sulla progettazione 3D
- Dal 3D alla realtà: affidati agli esperti Lovabyte
- Domande frequenti sulla progettazione 3D
Punti Chiave
| Punto | Dettagli |
|---|---|
| Fondamenti della progettazione 3D | La progettazione 3D crea modelli digitali che trasformano idee in prototipi fisici, accelerando innovazione e produzione. |
| Tecniche di modellazione | Parametrica e diretta sono metodologie chiave, ognuna con vantaggi specifici secondo il progetto. |
| Applicazioni concrete | La progettazione 3D si applica in prototipazione rapida, formazione e processi industriali avanzati. |
| Ciclo progettazione-stampa | Il workflow digitale va dalla progettazione CAD alla valutazione e iterazione di prototipi fisici. |
| Approccio professionale | Il successo dipende da metodo, strumenti adeguati e feedback continuo per ottimizzare risultati. |
Cos'è la progettazione 3D e perché è fondamentale
La progettazione 3D è il processo che permette di costruire un oggetto virtualmente prima ancora di toccarlo fisicamente. Si lavora su un modello digitale che può essere ruotato, misurato, modificato e testato in ogni sua parte. Questo approccio elimina gran parte degli errori che emergono solo durante la produzione tradizionale, dove ogni correzione ha un costo elevato in termini di tempo e materiali.
Rispetto alla progettazione tradizionale su carta o con prototipi fisici immediati, la progettazione 3D offre vantaggi concreti e misurabili. Il modello digitale diventa il punto di riferimento unico per tutti i reparti coinvolti: ingegneria, produzione, acquisti e qualità lavorano sullo stesso file, riducendo le incomprensioni e accelerando le decisioni.
I vantaggi principali per aziende e professionisti includono:
- Riduzione del time-to-market: un prototipo digitale si modifica in ore, non in settimane
- Controllo delle tolleranze già in fase digitale, prima della stampa
- Visualizzazione realistica del prodotto finale per clienti e stakeholder
- Integrazione diretta con macchine a controllo numerico e stampanti 3D
- Archivio digitale riutilizzabile per varianti e versioni future
La progettazione 3D è essenziale per prototipazione rapida e stampa 3D in meccanica, dove la precisione e la velocità di iterazione determinano la competitività del prodotto.
Per capire come nasce concretamente un oggetto digitale, è utile approfondire il processo prototipo digitale, che descrive ogni fase dalla prima idea al file pronto per la stampa.
La modellazione 3D si applica in settori molto diversi tra loro: meccanica industriale, architettura, design di prodotto, medicale, aerospaziale e formazione tecnica. In ognuno di questi contesti, la capacità di creare e modificare un modello digitale preciso è la differenza tra un processo efficiente e uno costoso. Seguire le best practice prototipazione fin dalle prime fasi di progettazione riduce drasticamente gli errori in produzione.

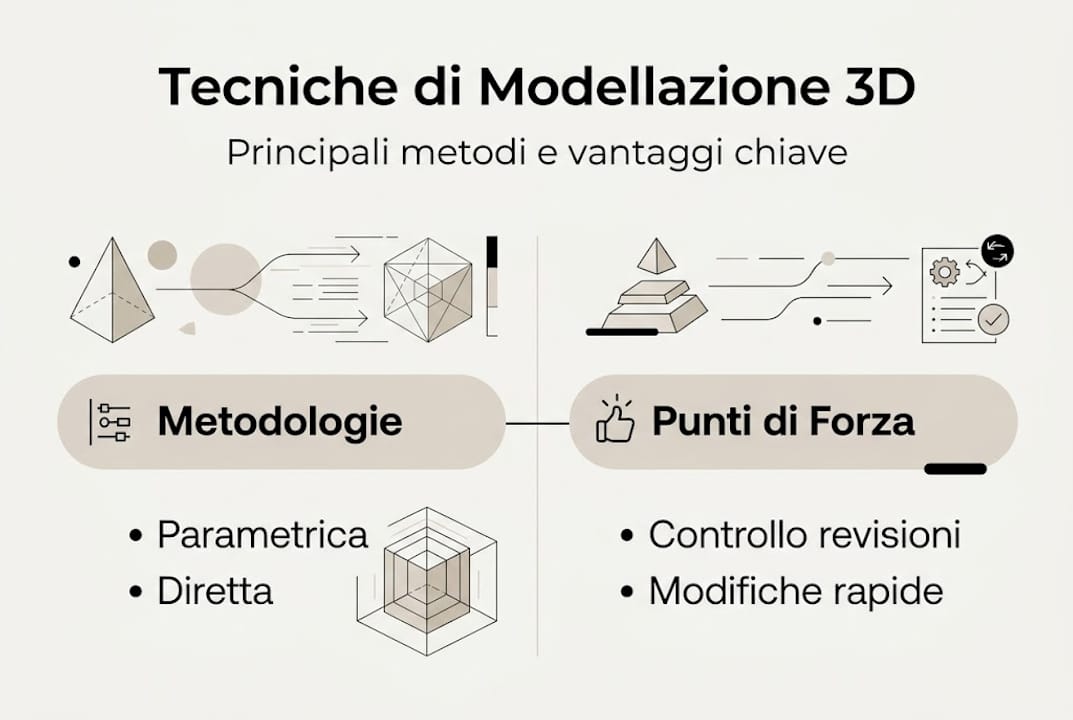

Tecniche di modellazione: parametrica, diretta, superfici e solida
Non esiste una sola tecnica di progettazione 3D. La scelta dipende dall'obiettivo, dalla complessità del pezzo e dal software disponibile. Conoscere le differenze tra le metodologie principali ti permette di selezionare l'approccio giusto fin dall'inizio, evitando rework costosi.
Le metodologie principali sono: modellazione parametrica, modellazione diretta, modellazione a superfici e modellazione solida. Ognuna ha un campo di applicazione specifico.
| Tecnica | Punti di forza | Quando usarla |
|---|---|---|
| Parametrica | Modifiche controllate, storico operazioni | Parti meccaniche complesse, iterazioni frequenti |
| Diretta | Velocità, flessibilità immediata | Modifiche rapide su modelli esistenti |
| A superfici | Forme organiche e complesse | Design industriale, automotive, consumer |
| Solida | Precisione geometrica, analisi strutturale | Ingegneria meccanica, stampa 3D tecnica |
La modellazione parametrica è la più usata in ambito industriale perché ogni operazione viene registrata in uno storico modificabile. Se cambia un requisito di progetto, si aggiorna un parametro e il modello si ricalcola automaticamente. È ideale per famiglie di componenti con varianti dimensionali.
La modellazione diretta è più intuitiva e rapida, ma non mantiene uno storico delle operazioni. Funziona bene per modifiche veloci su geometrie importate o per esplorare idee in fase preliminare. Il rischio è perdere il controllo su modelli complessi con molte revisioni.
La modellazione a superfici permette di creare forme organiche che la modellazione solida non riesce a gestire con altrettanta fluidità. È usata nel design di prodotto e nel settore automotive per superfici estetiche di alta qualità.
La modellazione solida è il punto di partenza per la maggior parte delle applicazioni di stampa 3D tecnica, perché garantisce che il volume del pezzo sia sempre chiuso e stampabile senza errori.
Per chi vuole capire quale approccio si integra meglio con le soluzioni stampa 3D disponibili oggi, la risposta dipende anche dal tipo di stampante e dal materiale scelto.
Consiglio Pro: Se stai iniziando a lavorare con la stampa 3D professionale, parti sempre dalla modellazione solida parametrica. Ti garantisce controllo, ripetibilità e la possibilità di modificare il progetto senza ripartire da zero.
Applicazioni pratiche: prototipazione, produzione e formazione
La teoria della modellazione 3D prende vita quando la si applica a problemi reali. Le aziende che integrano la progettazione 3D nei loro processi ottengono risultati tangibili in tre aree principali: prototipazione rapida, produzione ottimizzata e formazione tecnica del personale.
Prototipazione rapida: un'azienda meccanica può passare da un'idea a un prototipo fisico in 24-48 ore. Il modello 3D viene verificato digitalmente, esportato e stampato. Le correzioni si applicano sul file, non sul pezzo fisico, riducendo gli scarti.
Produzione su misura: la progettazione 3D permette di creare componenti personalizzati per esigenze specifiche, dalle guarnizioni ai supporti meccanici, senza i costi degli stampi tradizionali.
Formazione aziendale: i modelli 3D interattivi sono strumenti formativi potenti. Permettono di spiegare assemblaggi complessi, procedure di manutenzione e funzionamento di macchinari in modo visivo e immediato.
Un approccio avanzato alla gestione dei dati di progetto è il MBD (Model-Based Definition), che integra tutte le informazioni tecniche direttamente nel modello 3D come fonte unica di riferimento, eliminando i disegni tecnici tradizionali e riducendo gli errori di interpretazione.
I software più usati in ambito professionale:
- Siemens NX: per ingegneria meccanica avanzata e simulazione
- Autodesk Fusion: per design e prototipazione rapida, accessibile anche alle PMI
- SolidWorks: standard de facto per la meccanica industriale italiana
- Bambu Studio: per la preparazione dei file destinati alla stampa 3D FDM
- Blender: per modellazione organica e design creativo
| Software | Settore principale | Costo indicativo |
|---|---|---|
| Siemens NX | Industria, aerospaziale | Enterprise |
| Autodesk Fusion | PMI, prototipazione | Abbonamento mensile |
| SolidWorks | Meccanica | Licenza annuale |
| Bambu Studio | Stampa 3D FDM | Gratuito |
Per ottenere il massimo dai prototipi stampati, è fondamentale conoscere la guida finitura prototipi, che descrive come trattare le superfici dopo la stampa. Chi vuole sviluppare competenze interne può accedere ai corsi stampa 3D pensati per professionisti e team aziendali.
Dalla progettazione digitale alla stampa 3D: il ciclo completo
Passare da un modello 3D a un prototipo fisico richiede una sequenza precisa di operazioni. Saltare anche uno solo di questi passaggi può compromettere il risultato finale, generando pezzi difettosi o non conformi alle specifiche.
Ecco il flusso operativo completo:
- Progettazione del modello: si crea il file CAD con le specifiche geometriche e funzionali del pezzo
- Verifica digitale: si controllano interferenze, spessori minimi e geometrie problematiche per la stampa
- Esportazione in formato STL o 3MF: il modello viene convertito nel formato compatibile con il software di slicing
- Slicing: il software divide il modello in strati e genera il percorso di stampa con i parametri ottimali
- Stampa del prototipo: la stampante esegue il file, strato dopo strato
- Valutazione fisica: si misurano le tolleranze reali e si confrontano con le specifiche di progetto
- Iterazione: si correggono le discrepanze sul modello CAD e si ripete il ciclo
L'iterazione è il cuore del processo. Iterare con test fisici per verificare le tolleranze reali è l'unico modo per ottenere un prototipo che funzioni davvero in condizioni operative, non solo sulla carta.
Consiglio Pro: Non aspettare di avere un modello perfetto prima di stampare. Stampa presto, stampa spesso. Un prototipo grezzo a bassa risoluzione nelle prime fasi ti rivela problemi che non avresti mai visto sul monitor.
Prima di avviare la stampa, segui sempre la checklist stampa 3D per evitare gli errori più comuni. Se sei alle prime armi con questo processo, la sezione dedicata a chi vuole iniziare da zero offre una guida strutturata passo dopo passo.
La fase di valutazione fisica non deve essere sottovalutata. Un prototipo che sembra corretto sul modello digitale può presentare deformazioni, tolleranze fuori specifica o problemi di assemblaggio che emergono solo con il pezzo in mano. Documentare ogni iterazione con foto e misurazioni accelera il processo di ottimizzazione.
Cosa molti ignorano sulla progettazione 3D
L'errore più comune che vediamo fare a professionisti e aziende che si avvicinano alla progettazione 3D è trattarla come un'attività isolata. Si crea il modello, si stampa, si valuta il risultato. Fine. Questo approccio produce prototipi mediocri e cicli di sviluppo infiniti.
La progettazione 3D funziona quando è integrata in un processo più ampio che include feedback reale, vincoli di produzione e obiettivi di business chiari. Un modello tecnicamente perfetto ma progettato senza considerare i limiti del materiale o le esigenze dell'utente finale è inutile.
Un altro punto spesso sottovalutato: la modellazione diretta sembra più veloce, ma su progetti complessi diventa ingestibile. La parametrica richiede più tempo inizialmente, ma ripaga ogni investimento nelle fasi di revisione. Chi lavora nell'additive manufacturing professionale lo sa bene: la struttura del modello è importante quanto la geometria.
Infine, la progettazione 3D non è solo uno strumento per fare prototipi. È un linguaggio condiviso tra reparti, fornitori e clienti. Chi impara a usarlo bene trasforma il modo in cui comunica e decide, non solo il modo in cui produce.
Dal 3D alla realtà: affidati agli esperti Lovabyte
Capire la progettazione 3D è il primo passo. Applicarla con efficacia richiede strumenti giusti, metodo e supporto specializzato. Lovabyte è l'hub professionale che accompagna aziende e professionisti lungo tutto questo percorso, dalla prima idea al prototipo fisico.
Chi vuole iniziare da zero trova percorsi strutturati per acquisire le competenze fondamentali. Chi ha già esperienza può accedere ai servizi stampa 3D su misura: consulenza, produzione, assistenza tecnica e formazione avanzata. Per un progetto specifico, richiedi subito un preventivo online e scopri come Lovabyte può accelerare il tuo processo di sviluppo prodotto con soluzioni concrete e misurabili.
Domande frequenti sulla progettazione 3D
Quale software è più adatto per la progettazione 3D industriale?
Siemens NX e Autodesk sono ideali per la progettazione 3D in ambito meccanico e industriale, offrendo strumenti avanzati di modellazione parametrica e simulazione strutturale integrata.
Che differenza c'è tra modellazione parametrica e diretta?
La modellazione parametrica è ottima per parti meccaniche complesse con molte revisioni; la diretta permette modifiche veloci ma perde efficacia su prodotti articolati con molte dipendenze geometriche.
Come si passa dalla progettazione 3D alla stampa fisica?
Si esporta il modello in formato STL o 3MF, si controllano le tolleranze con il software di slicing e si itera con test fisici fino a ottenere un prototipo conforme alle specifiche.
La progettazione 3D richiede competenze specifiche?
Sì, servono conoscenze di software CAD e geometria, unite alla comprensione dei processi di stampa 3D per tradurre correttamente un modello digitale in un oggetto fisico funzionante.
