TL;DR:
- Progettare un prototipo 3D richiede un metodo strutturato per evitare sprechi e garantire funzionalità.
- La validazione digitale e le simulazioni riducono errori e costi di produzione.
- La scelta di materiali, strumenti e tecniche di post-processing è fondamentale per risultati professionali.
Progettare un prototipo 3D senza un metodo chiaro significa sprecare tempo, materiali e denaro. Molti professionisti e startup italiane si trovano bloccati tra modelli digitali imprecisi, stampe fallite e iterazioni infinite che rallentano il time-to-market. La buona notizia è che esiste un percorso strutturato per ridurre gli errori e ottenere prototipi funzionali fin dal primo tentativo. In questa guida troverai gli strumenti, le fasi operative e le best practice per progettare prototipi 3D con efficacia, dal modello CAD alla finitura finale, con un approccio concreto pensato per chi lavora in ambienti produttivi reali.
Indice
- Preparazione: requisiti, strumenti e materiali necessari
- Progettazione digitale: dal modello CAD al prototipo virtuale
- Validazione e simulazione: controlli tecnici e test del prototipo
- Stampa 3D e post-processing: dal prototipo fisico al modello funzionale
- La progettazione 3D: una trasformazione per aziende e startup
- Risorse, formazione e assistenza per la prototipazione 3D
- Domande frequenti sulla progettazione di prototipi 3D
Punti Chiave
| Punto | Dettagli |
|---|---|
| Preparazione completa | È fondamentale scegliere strumenti, software e materiali adatti al prototipo da realizzare. |
| Progettazione digitale efficace | Una modellazione CAD accurata riduce errori e permette prototipi più performanti e rapidi da produrre. |
| Validazione e simulazione | Testare e simulare il modello prima della stampa limita i rischi e garantisce risultati funzionali. |
| Stampa e post-processing strategici | Impostare correttamente i parametri di stampa e curare la finitura rende il prototipo pronto per l’uso reale. |
| Valore della formazione | Investire nella formazione e nell’assistenza tecnica accelera l’apprendimento e ottimizza il processo di prototipazione 3D. |
Preparazione: requisiti, strumenti e materiali necessari
Prima di aprire qualsiasi software CAD, è fondamentale avere chiari i requisiti del progetto. Saltare questa fase è uno degli errori più costosi che un professionista possa fare. Cosa serve davvero per partire con il piede giusto?

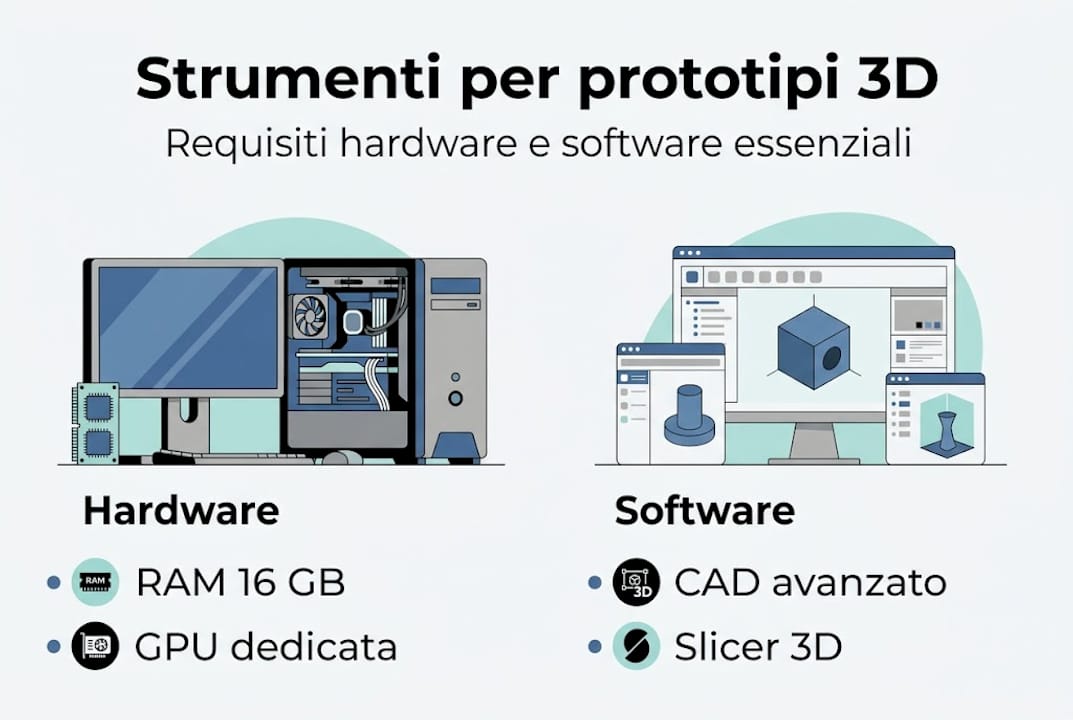

Sul fronte hardware, hai bisogno di un computer con almeno 16 GB di RAM e una GPU dedicata per gestire modelli complessi senza rallentamenti. La stampante 3D deve essere scelta in base alla tecnologia più adatta: FDM per prototipi funzionali e strutturali, resina per dettagli fini e superfici lisce. Bambu Lab, ad esempio, offre macchine FDM ad alta velocità con calibrazione automatica, ideali per iterazioni rapide in contesti professionali.
Sul fronte software, come spiegato nella guida progettazione 3D, la scelta dello strumento determina la qualità delle geometrie e la rapidità del processo di prototipazione. Non tutti i CAD sono uguali: alcuni eccellono nella modellazione parametrica, altri nella scultura organica.
I materiali sono l'altra variabile critica. I vantaggi dei modelli 3D cambiano radicalmente in base al filamento o alla resina scelti. PLA, ABS, PETG, nylon e TPU hanno caratteristiche meccaniche molto diverse.
| Strumento/Materiale | Tipologia | Uso consigliato |
|---|---|---|
| Fusion 360 | Software CAD | Modellazione parametrica e meccanica |
| SolidWorks | Software CAD | Progettazione industriale avanzata |
| Bambu Lab X1C | Stampante FDM | Prototipi funzionali, alta velocità |
| PLA | Filamento | Test di forma e fit |
| ABS/Nylon | Filamento | Resistenza meccanica e termica |
| Resina standard | Fotopolimero | Dettagli fini e superfici lisce |
Ecco le competenze tecniche minime che ogni progettista dovrebbe avere:
- Modellazione CAD parametrica e gestione dei vincoli
- Conoscenza delle tolleranze di stampa (tipicamente 0,1-0,3 mm per FDM)
- Comprensione delle proprietà meccaniche dei materiali
- Capacità di esportare e verificare file STL o 3MF
Consiglio Pro: Scegli sempre il materiale in base all'applicazione finale del prototipo, non al costo. Usare PLA per un componente che dovrà resistere a 80°C è un errore che si paga due volte: nella stampa e nel rifacimento.
Progettazione digitale: dal modello CAD al prototipo virtuale
Ora che hai preparato strumenti e materiali, è il momento di trasformare la tua idea in un modello digitale preciso. Questo passaggio è dove si vince o si perde la partita della prototipazione.
Il processo segue fasi ben definite. Saltarne anche una sola porta quasi sempre a problemi in fase di stampa o di validazione.
- Ideazione e definizione dei requisiti: stabilisci dimensioni, tolleranze, carichi e condizioni d'uso prima di disegnare qualsiasi linea.
- Sketch 2D: crea le viste principali del componente, definendo proporzioni e relazioni geometriche.
- Modellazione CAD 3D: costruisci il solido partendo dagli sketch, usando feature parametriche come estrusioni, rivoluzioni e raccordi.
- Verifica delle geometrie: controlla spessori minimi, pareti sottili, angoli di sformo e zone critiche.
- Esportazione e analisi del file: esporta in STL o 3MF e analizza il modello con uno slicer per individuare problemi prima della stampa.
Il processo del prototipo digitale richiede attenzione ai dettagli che spesso vengono sottovalutati. Un errore comune è non considerare le limitazioni fisiche della stampante durante la modellazione.
Ecco un confronto tra i principali software CAD per la prototipazione:
| Software | Tipo di modellazione | Costo | Ideale per |
|---|---|---|---|
| Fusion 360 | Parametrica + scultura | Gratuito/abbonamento | Startup e PMI |
| SolidWorks | Parametrica avanzata | Licenza enterprise | Industria manifatturiera |
| FreeCAD | Parametrica open source | Gratuito | Maker e piccoli studi |
| Rhino 3D | NURBS e organica | Licenza singola | Design e architettura |
Seguire le best practice di prototipazione significa anche documentare ogni scelta progettuale. Perché? Perché quando torni su un modello dopo settimane, senza note non ricordi le ragioni di certe decisioni geometriche.
La digitalizzazione dei prototipi consente un risparmio di tempo e costi fino al 50% rispetto ai metodi tradizionali, rendendo ogni iterazione molto meno costosa.
Consiglio Pro: Prima di inviare il file alla stampante, verifica sempre la compatibilità del formato con il software di slicing. Un file STL con geometrie non manifold causa errori di stampa difficili da diagnosticare.
Validazione e simulazione: controlli tecnici e test del prototipo
Dopo la modellazione digitale, è cruciale validare il prototipo virtuale prima di stampare. Questa fase è spesso trattata come un optional, ma è in realtà dove si risparmia davvero tempo e denaro.
Il livello di finitura e la validazione tecnica sono fattori critici per la riuscita dei prototipi professionali. Un modello non validato può sembrare perfetto sullo schermo e rivelarsi inutilizzabile una volta stampato.
Ecco i controlli tecnici fondamentali da eseguire prima di ogni stampa:
- Dimensioni e tolleranze: verifica che le quote corrispondano ai requisiti funzionali, tenendo conto del ritiro del materiale
- Analisi delle pareti: spessori inferiori a 0,8 mm per FDM sono a rischio di rottura o mancata stampa
- Simulazione strutturale: usa strumenti FEA (analisi agli elementi finiti) per verificare la resistenza sotto carico
- Interferenze e accoppiamenti: controlla che le parti assemblate non si sovrappongano o abbiano giochi eccessivi
- Orientamento di stampa: simula l'orientamento ottimale per ridurre supporti e migliorare le proprietà meccaniche
- Analisi del file STL: usa software come Meshmixer o PrusaSlicer per rilevare errori di mesh
"Un prototipo validato riduce errori di produzione del 40%, accelerando il ciclo di sviluppo e riducendo i costi di rilavorazione."
L'ecosistema della stampa 3D professionale mette a disposizione strumenti di simulazione sempre più accessibili anche per le PMI. Non serve un software enterprise da centinaia di migliaia di euro: Fusion 360 include già strumenti FEA di base sufficienti per la maggior parte dei prototipi.
La tecnologia additive manufacturing ha reso la simulazione virtuale un passaggio standard, non un lusso. Chi salta questa fase di solito lo scopre nel modo peggiore: con una stampa fallita a metà o un prototipo che non monta.
Stampa 3D e post-processing: dal prototipo fisico al modello funzionale
Quando il prototipo è validato, si procede con la stampa e la finitura finale. Questa fase richiede attenzione ai parametri di stampa quanto la modellazione stessa.
La tecnologia additive manufacturing offre flessibilità e velocità nelle fasi finali della prototipazione, ma solo se i parametri sono configurati correttamente. Ecco le fasi operative dalla preparazione alla stampa fisica:
- Esportazione del file: salva in formato 3MF (preferibile) o STL con risoluzione adeguata al livello di dettaglio richiesto.
- Slicing: importa il modello nello slicer, imposta layer height, velocità, riempimento e supporti in base al materiale e all'uso finale.
- Pre-riscaldamento e calibrazione: verifica temperatura del piatto e dell'ugello, esegui la calibrazione del flusso se necessario.
- Stampa e monitoraggio: avvia la stampa e monitora le prime layer, che sono critiche per l'adesione e la qualità finale.
- Rimozione e ispezione: stacca il pezzo con cura, ispeziona visivamente e dimensionalmente prima del post-processing.
Il post-processing trasforma un pezzo grezzo in un prototipo presentabile o funzionale. Le tecniche più usate includono:
- Rimozione dei supporti: usa pinze e bisturi per non danneggiare le superfici adiacenti
- Levigatura: carta abrasiva progressiva da 120 a 400 grit per superfici FDM
- Primer e verniciatura: per prototipi da presentazione o test visivi
- Trattamento con acetone (solo ABS): crea superfici lisce e impermeabili per componenti funzionali
- Assemblaggio e test di fit: verifica gli accoppiamenti prima di considerare il prototipo completato
La guida ai livelli di finitura fornisce riferimenti precisi per ogni tipo di applicazione. Chi vuole approfondire le tecniche può trovare risorse pratiche anche nei corsi di stampa 3D dedicati a professionisti.
Consiglio Pro: Fai sempre una prova di fit con il prototipo grezzo prima del post-processing. Correggere un accoppiamento su un pezzo già verniciato è molto più difficile e costoso.
La progettazione 3D: una trasformazione per aziende e startup
Lavorando con aziende e startup italiane, abbiamo osservato un pattern ricorrente: le organizzazioni che faticano a integrare la prototipazione rapida non hanno problemi tecnologici, ma metodologici. Investono in stampanti di qualità e poi le usano come semplici "macchine di output", saltando la fase di validazione o scegliendo materiali sbagliati per risparmiare.
Il risparmio medio tramite prototipazione digitale può superare il 50% rispetto ai metodi tradizionali, ma solo quando il processo è strutturato. Chi non valida il modello prima di stampare non risparmia: moltiplica i costi.
L'errore strategico più frequente che vediamo è sottovalutare le iterazioni. Molti team vogliono arrivare al prototipo "definitivo" in una sola stampa. Ma la forza della prototipazione rapida sta esattamente nel contrario: fare molte iterazioni veloci e poco costose, imparando a ogni ciclo. Le best practice di prototipazione industriale confermano che i team più efficaci fanno più iterazioni, non meno.
Consiglio Pro: Sperimenta con iterazioni rapide e piccoli test fin dal modello digitale. Un test di stampa parziale su una sezione critica costa pochi grammi di filamento e può salvarti da una stampa completa fallita.
Risorse, formazione e assistenza per la prototipazione 3D
Se questa guida ti ha dato il metodo, Lovabyte ti offre gli strumenti concreti per applicarlo. Che tu stia muovendo i primi passi nella prototipazione o voglia ottimizzare un processo già avviato, il nostro ecosistema è costruito per supportarti in ogni fase.
Con i corsi di stampa 3D puoi formarti su modellazione, slicing e post-processing con istruttori specializzati. Il servizio di assistenza tecnica è disponibile per configurazioni, troubleshooting e consulenze su materiali e parametri di stampa. Se sei un designer o un modellatore, puoi anche diventare creator Lovabyte e monetizzare i tuoi modelli 3D su un marketplace dedicato a professionisti. Un ecosistema pensato per chi vuole risultati reali, non solo macchine.
Domande frequenti sulla progettazione di prototipi 3D
Quali software CAD sono più adatti per la prototipazione 3D professionale?
I software più diffusi sono Fusion 360, SolidWorks e FreeCAD. Come illustrato nella guida al processo digitale, la scelta dipende dalla complessità del progetto e dalla compatibilità richiesta con i sistemi di produzione.
Quanto tempo serve per passare dal modello digitale al prototipo fisico?
Dipende dalla complessità e dalla tecnologia usata. La digitalizzazione dei prototipi riduce i tempi in modo significativo: per prototipi semplici bastano poche ore, per componenti complessi qualche giorno.
Quali materiali scegliere per un prototipo funzionale?
La scelta dipende dall'uso finale. Come indicato nelle best practice industriali, si usa PLA per test di forma, ABS e nylon per resistenza meccanica, resine per dettagli elevati e superfici lisce.
Come evitare errori comuni nella progettazione di prototipi 3D?
Verifica sempre geometrie, tolleranze, materiali e compatibilità dei file prima della stampa. La validazione tecnica è il passaggio che più di ogni altro distingue i prototipi professionali da quelli che falliscono in produzione.
