TL;DR:
- La metodologia e la documentazione sono fondamentali per assemblaggi precisi e ripetibili.
- La calibrazione della stampante e il controllo delle tolleranze evitano errori di montaggio.
- Tecniche come inserti in ottone e interlocking geometrico migliorano robustezza e smontabilità.
Hai appena terminato ore di stampa, i componenti sono pronti sul banco, ma al momento dell'assemblaggio qualcosa non torna: un incastro troppo stretto, un foro fuori tolleranza, una superficie che non combacia. È una delle frustrazioni più comuni tra maker e professionisti della stampa 3D. Non dipende dalla stampante, né dal materiale. Dipende dal metodo. Questa guida ti accompagna passo dopo passo attraverso l'intero processo, dalla preparazione dei file fino alla finitura finale, con indicazioni pratiche testate sul campo per ottenere assemblaggi precisi, robusti e replicabili, sia nei prototipi che nelle produzioni su misura.
Indice
- Cosa serve: strumenti, materiali e file modello 3D
- Preparazione delle parti: calibrazione e verifica pre-assemblaggio
- Fase operativa: step-by-step per assemblare il modello 3D
- Finitura, test e correzioni: come garantire il risultato finale
- La verità che pochi dicono sull'assemblaggio dei modelli 3D
- Dai prototipi alle produzioni reali: le risorse Lovabyte
- Domande frequenti
Punti Chiave
| Punto | Dettagli |
|---|---|
| Prepara tutto prima | Organizzare strumenti, materiali e file modello riduce errori e tempi morti. |
| Calibra e testa | Un controllo accurato delle parti stampate garantisce incastri precisi e facili da assemblare. |
| Usa tecniche esperte | Interlocking, inserti e suddivisione in sub-assembly rendono i modelli robusti e ripetibili. |
| Finitura e verifica | Rifinire e testare ogni componente aumenta la qualità del risultato finale. |
Cosa serve: strumenti, materiali e file modello 3D
Prima di toccare le parti stampate, è fondamentale avere tutto a portata di mano. Un'interruzione nel mezzo dell'assemblaggio per cercare uno strumento mancante è una delle cause più sottovalutate di errori. Organizzarsi prima fa risparmiare tempo e riduce i rischi.
Strumenti indispensabili per l'assemblaggio:
- Chiavi a brugola in set completo (M2, M3, M4)
- Pinzette di precisione a punta dritta e curva
- Carta abrasiva in grana progressiva (120, 240, 400, 800)
- Calibro digitale per verifiche dimensionali
- Spatola e bisturi per la rimozione dei supporti
- Morsetti e morse per tenere ferme le parti durante l'incollaggio
Materiali per assemblaggi robusti:
| Materiale | Uso principale | Note |
|---|---|---|
| Inserti in ottone | Filettature resistenti | Si inseriscono a caldo con saldatore |
| Colla epossidica bicomponente | Giunzioni permanenti | Tempo di presa 5 o 24 ore |
| Cianoacrilato | Giunzioni rapide | Ideale per superfici piane |
| Viti M3/M4 in acciaio | Fissaggio meccanico | Abbinare sempre agli inserti |
Sul fronte dei file, la scelta del formato è critica. Per prototipazione industriale e produzione su misura, il formato STEP è il più indicato perché permette di verificare le tolleranze degli assiemi e garantisce compatibilità con la maggior parte dei software CAD. Prima di avviare la stampa, controlla sempre che la mesh sia watertight, ovvero senza buchi o geometrie non manifold, usando strumenti come Meshmixer o PrusaSlicer.
Un errore comune è progettare il modello come un unico blocco monolitico. Invece, suddividerlo in sub-assembly logiche già in fase di design semplifica enormemente il montaggio reale e riduce gli scarti. Ogni sub-assembly dovrebbe poter essere verificata indipendentemente prima dell'assemblaggio finale. Questo approccio è particolarmente utile quando si lavora con geometrie complesse o si produce in piccola serie.
Per approfondire le tecniche di finitura dei prototipi già in fase di progettazione, è utile pianificare dove applicare tolleranze di gioco e dove invece servono accoppiamenti a pressione.
Consiglio Pro: Crea una cartella di progetto con il file STEP dell'assieme completo, i file STL di ogni parte e un documento con le note sulle tolleranze previste. Questo pacchetto ti permette di riprendere il lavoro in qualsiasi momento senza perdere contesto.
Preparazione delle parti: calibrazione e verifica pre-assemblaggio
Le parti stampate non sono mai perfette al 100% appena uscite dalla stampante. Piccole variazioni dimensionali, warping o residui di supporto possono compromettere l'assemblaggio finale. La fase di verifica pre-assemblaggio è dove si prevengono la maggior parte dei problemi.
Procedura di verifica in ordine logico:
- Calibra la stampante prima di ogni sessione di stampa, verificando il flusso di estrusione e la planarità del piatto
- Stampa cubi di tolleranza in scala ridotta per testare la precisione dimensionale della macchina
- Controlla visivamente ogni parte: bordi, angoli, presenza di warping o strati separati
- Misura con il calibro le quote critiche indicate nel file di progetto
- Verifica la mesh del file originale se le dimensioni non corrispondono alle attese
- Rimuovi supporti e bave con bisturi e carta abrasiva prima di procedere
La calibrazione della stampante e il test con cubi di tolleranza sono passaggi che molti saltano per fretta. È un errore costoso: scoprire che una parte è fuori tolleranza solo durante il montaggio significa ristampare e perdere ore. Meglio scoprirlo prima.
Una checklist controlli stampa strutturata aiuta a non dimenticare nessun passaggio, specialmente quando si lavora su più parti in parallelo. Il monitoraggio qualità stampa diventa ancora più importante nelle produzioni ripetute.
"Un assemblaggio preciso inizia molto prima del montaggio: inizia dalla calibrazione e dalla documentazione sistematica di ogni intervento."
Annotare ogni correzione apportata, con data e risultato ottenuto, è una pratica che distingue il maker occasionale dal professionista. Quando una parte funziona perfettamente, vuoi sapere esattamente perché, per poterlo replicare.
Consiglio Pro: Tieni un foglio di log fisico o digitale accanto alla stampante. Ogni volta che modifichi un parametro o correggi una tolleranza, annotalo. In poche settimane avrai un database personale di soluzioni testate che vale più di qualsiasi manuale.

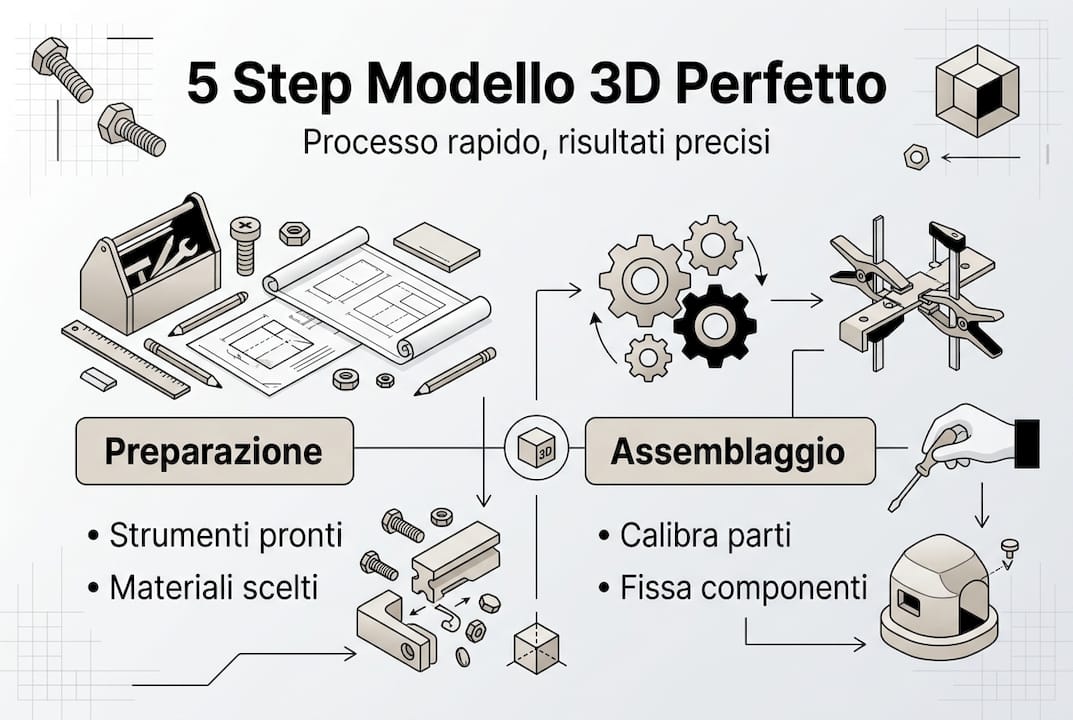

Fase operativa: step-by-step per assemblare il modello 3D
Arrivati a questo punto, le parti sono pronte e verificate. È il momento di montare. Seguire una sequenza precisa riduce gli errori e rende il processo ripetibile.
Sequenza di assemblaggio raccomandata:
- Prova a secco completa: monta tutte le parti senza colla né viti per verificare che tutto combaci
- Identifica gli incastri critici: segna con un pennarello le zone dove serve lavorazione aggiuntiva
- Inserimento hardware: installa gli inserti in ottone a caldo prima di procedere con il montaggio definitivo
- Serraggio progressivo: avvita le viti in sequenza diagonale, come si fa con le ruote di un'auto, per distribuire la pressione uniformemente
Confronto tra tecniche di fissaggio:
| Tecnica | Resistenza | Smontabilità | Complessità |
|---|---|---|---|
| Incastro a pressione | Media | No | Bassa |
| Interlocking geometrico | Alta | Parziale | Media |
| Inserti in ottone + viti | Molto alta | Sì | Media |
| Colla epossidica | Molto alta | No | Bassa |
Per produzioni su misura, dividere i modelli complessi in sub-assembly con interlocking geometrico elimina la necessità di hardware aggiuntivo nelle giunzioni interne, mentre gli inserti in ottone garantiscono robustezza ripetibile nei punti di accesso esterno. La colla epossidica va usata solo dove il fissaggio deve essere permanente e non è richiesta la manutenzione futura.
Se vuoi approfondire queste tecniche in modo pratico, i corsi e workshop di Lovabyte coprono esattamente questi scenari con esercitazioni su modelli reali.
Consiglio Pro: Etichetta ogni sub-assembly con un numero progressivo e fotografala prima di integrarla nell'assieme principale. Se devi smontare per una correzione, saprai esattamente come rimontare senza incertezze.
Finitura, test e correzioni: come garantire il risultato finale
L'assemblaggio meccanico è completato, ma il lavoro non è ancora finito. La fase di finitura e test è quella che trasforma un prototipo funzionale in un prodotto di qualità reale.
Operazioni di finitura essenziali:
- Carteggiatura progressiva delle superfici esterne (da grana 120 fino a 800 o superiore)
- Lavaggio ad ultrasuoni per rimuovere residui di polvere e particelle abrasive
- Primerizzazione per uniformare la superficie prima della verniciatura o del trattamento finale
- Riapertura fori con punta elicoidale per correggere eventuali restringimenti post-stampa
La post-elaborazione con carteggiatura e inserti è fondamentale per raggiungere la precisione dimensionale finale, specialmente sulle superfici di accoppiamento. Non è un'operazione estetica: incide direttamente sulla funzionalità.
"Il 95% dei problemi di assemblaggio deriva da difetti marginali non risolti nella fase di finitura. Un decimo di millimetro in più o in meno su una superficie di accoppiamento può rendere inutilizzabile un intero assieme."
Dopo la finitura, esegui i test funzionali. Verifica le quote critiche con il calibro, testa la robustezza degli assemblaggi applicando le forze previste in uso reale e controlla il funzionamento degli snodi o delle parti mobili. Se qualcosa non va, intervieni in modo mirato: colla selettiva su una singola zona, inserimento di un inserto aggiuntivo, o carteggiatura localizzata.
Le guide sulla finitura prototipi e le best practice per prototipi di Lovabyte offrono riferimenti dettagliati per ogni livello di finitura richiesto dal progetto.
Documenta i risultati dei test con foto e misurazioni. Questo materiale è prezioso per migliorare le versioni successive e per comunicare la qualità del lavoro al cliente o al team.
La verità che pochi dicono sull'assemblaggio dei modelli 3D
Nei forum e nei tutorial si parla spesso di tolleranze perfette, filamenti premium e stampanti di ultima generazione. Raramente si parla di quello che fa davvero la differenza: il test a secco e la documentazione sistematica degli errori.
Abbiamo visto professionisti con macchine da migliaia di euro produrre assemblaggi mediocri perché saltavano la prova a secco. E maker con stampanti entry-level ottenere risultati eccellenti perché documentavano ogni intervento e imparavano da ogni fallimento. Il gap non è tecnologico, è metodologico.
C'è anche un paradosso che vale la pena nominare: inseguire tolleranze sempre più strette, senza una metodologia solida, aumenta gli errori nascosti. Una tolleranza troppo aggressiva su un accoppiamento può creare tensioni interne che si manifestano solo dopo settimane di utilizzo. Le strategie di prototipazione industriale più efficaci puntano alla robustezza del processo, non alla perfezione del singolo pezzo.
Condividere i fallimenti nella community è tanto importante quanto condividere i successi. Un errore documentato e condiviso vale per tutti.
Dai prototipi alle produzioni reali: le risorse Lovabyte
Hai ora una metodologia strutturata per affrontare l'assemblaggio dei modelli 3D con sicurezza. Il passo successivo è mettere in pratica queste competenze su progetti reali, con il supporto giusto.
Lovabyte offre percorsi di formazione stampa 3D pensati per maker e professionisti che vogliono affinare la tecnica su casi concreti, dai workshop pratici alle sessioni di consulenza individuale. Se hai un progetto complesso da realizzare, il servizio di stampa professionale Milano gestisce l'intera produzione con macchine Bambu Lab di ultima generazione. E se vuoi esplorare o vendere modelli originali, il marketplace Lovabyte è il posto giusto per iniziare.
Domande frequenti
Qual è il formato file migliore per assemblare modelli 3D di qualità?
Il formato STEP è il più indicato perché permette di verificare le tolleranze degli assiemi e garantisce compatibilità con i principali software CAD, facilitando la gestione di componenti multipli.
Come risolvere incastri troppo stretti o laschi?
Bisogna calibrare la stampante e testare con cubi di tolleranza prima della stampa definitiva, poi affinare la finitura post-stampa con carteggiatura mirata sulle superfici di accoppiamento.
Quali tecniche di fissaggio sono più efficaci per l'assemblaggio 3D?
L'interlocking geometrico elimina l'hardware nelle giunzioni interne, mentre gli inserti in ottone abbinati a viti garantiscono robustezza e smontabilità nei punti di accesso esterno.
Come si può migliorare la precisione dell'assemblaggio?
La post-elaborazione con carteggiatura e l'inserimento di inserti in ottone sono i due interventi con il maggiore impatto sulla precisione dimensionale finale degli assemblaggi stampati in 3D.
