In breve:
- Un prototipo personalizzato è un modello fisico realizzato secondo specifiche tecniche per validare un progetto prima della produzione di serie. Il processo involucrando progettazione digitale, scelta dei materiali, lavorazione, ispezione e assemblaggio, richiede una sequenza precisa per evitare ritardi e costi aggiuntivi. Tecnologie come stampa 3D, fresatura CNC e materiali appropriati permettono di ottenere prototipi di qualità in tempi e budget variabili.
Un prototipo personalizzato è un modello fisico funzionale realizzato su specifiche tecniche definite, che consente di validare un progetto prima di avviare la produzione in serie. La step-by-step produzione prototipi personalizzati segue una sequenza precisa: progettazione digitale in CAD, scelta dei materiali, lavorazione fisica, ispezione dimensionale e assemblaggio finale. Ogni fase ha un impatto diretto su tempi, costi e qualità del risultato. Questa guida descrive ogni passaggio con precisione, per aiutare professionisti e aziende a trasformare un'idea in un prodotto fisico verificabile nel minor tempo possibile.
Quali strumenti, software e materiali servono per produrre prototipi personalizzati?
La scelta degli strumenti condiziona ogni fase del processo. Per la progettazione, i software più diffusi nel settore manifatturiero sono Autodesk Fusion 360, SolidWorks e FreeCAD. Autodesk e SolidWorks gestiscono sia la modellazione solida che la simulazione strutturale, mentre FreeCAD è la scelta preferita per chi lavora su budget contenuti o in contesti open source. La guida agli strumenti essenziali per prototipi 3D approfondisce le differenze pratiche tra questi ambienti.
Sul fronte dei materiali, le tre categorie principali sono plastiche tecniche (PLA, PETG, ABS, Nylon), resine fotopolimerizzabili e metalli (alluminio, acciaio inox, titanio). La scelta dipende dall'applicazione finale: un prototipo estetico richiede resine SLA ad alta risoluzione, mentre un prototipo funzionale sotto carico meccanico richiede Nylon o alluminio fresato.
La gestione dei materiali influenza fortemente i tempi di consegna: i materiali in stock richiedono 7–14 giorni, quelli speciali o personalizzati fino a 4–8 settimane. Questo dato cambia radicalmente la pianificazione del progetto. Se il tuo calendario di sviluppo è stretto, scegli materiali a magazzino e riserva i materiali speciali alle versioni di validazione finale.
| Strumento/Materiale | Tipo | Precisione | Costo relativo | Tempo di approvvigionamento |
|---|---|---|---|---|
| Autodesk Fusion 360 | Software CAD/CAM | Alta | Medio | Immediato |
| SolidWorks | Software CAD | Molto alta | Alto | Immediato |
| PLA / PETG | Plastica tecnica | Media | Basso | 7–14 giorni |
| Resina SLA | Fotopolimero | Molto alta | Medio | 7–14 giorni |
| Alluminio 6061 | Metallo | Alta | Alto | 14–30 giorni |
| Nylon PA12 (SLS) | Plastica tecnica | Alta | Medio-alto | 7–21 giorni |

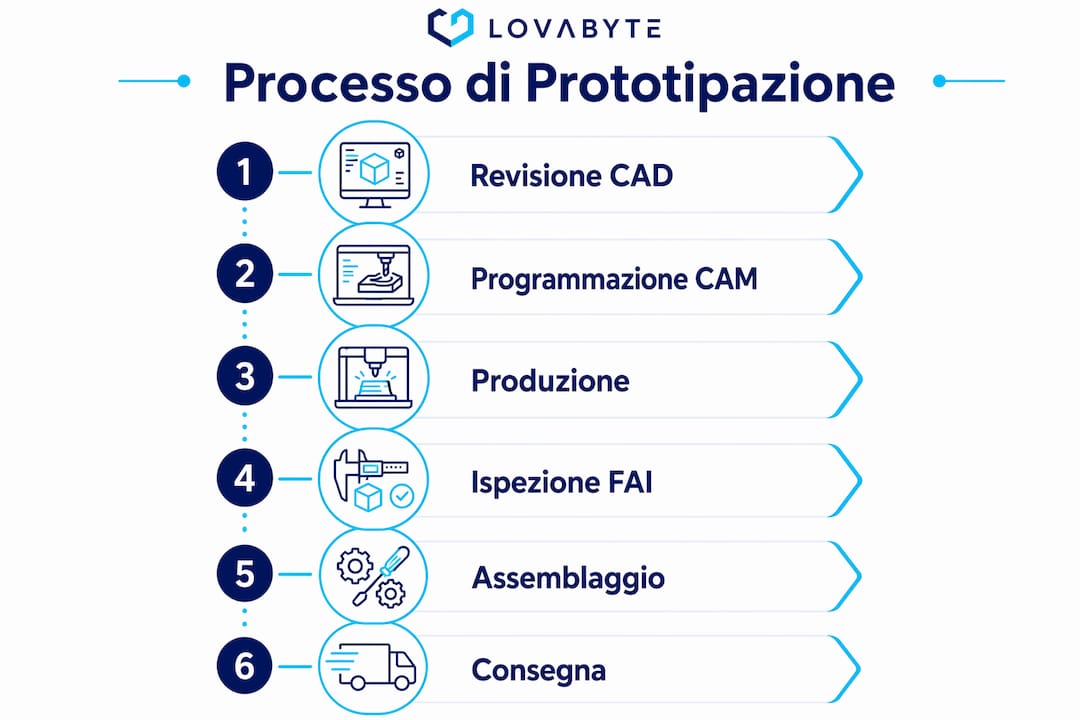

Come funziona il processo step-by-step dal CAD al prototipo fisico?
Il processo di realizzazione prototipo industriale si articola in sei fasi distinte. Rispettare la sequenza non è una formalità: saltare anche un solo passaggio genera rilavorazioni costose e ritardi difficili da recuperare.
Fase 1: ricezione e revisione del file CAD con analisi DFM
Il punto di partenza è sempre un file CAD verificato. L'analisi DFM (Design for Manufacturability) controlla che la geometria sia producibile con la tecnologia scelta. La revisione DFM del file CAD evita revisioni costose e problemi di produzione a valle. Un errore comune è consegnare file con tolleranze impossibili per la tecnologia selezionata: ad esempio, un foro da 0,3 mm su un pezzo FDM non è producibile senza post-lavorazione.
Fase 2: programmazione CAM e generazione del percorso utensile
Per le lavorazioni CNC, il file CAD viene importato in un software CAM come Autodesk HSMWorks o Mastercam. La programmazione CAM traduce il modello 3D in codice macchina, ottimizzando i percorsi utensile per ridurre sfridi e tempi ciclo. Questo passaggio non esiste per la stampa 3D, dove il software di slicing (Bambu Studio, PrusaSlicer) sostituisce il CAM.
Fase 3: produzione fisica
La lavorazione fisica varia in base alla tecnologia scelta. Una stampante Bambu Lab X1 Carbon produce un pezzo FDM in poche ore con tolleranze di ±0,2 mm. Una fresatrice CNC a 5 assi raggiunge tolleranze di ±0,01 mm su alluminio. La scelta dipende dal livello di precisione richiesto e dal materiale finale.
Fase 4: ispezione qualità e misurazione dimensionale (FAI)
Il First Article Inspection (FAI) verifica che il primo pezzo prodotto rispetti tutte le quote del disegno tecnico. Si utilizzano calibri, micrometri o macchine di misura a coordinate (CMM) per i pezzi ad alta precisione. Questo passaggio è obbligatorio prima di procedere con eventuali serie successive.
Fase 5: assemblaggio dei componenti
L'assemblaggio segue le istruzioni tecniche definite in fase di progettazione. L'approccio DFA (Design for Assembly) riduce il numero di componenti e semplifica le operazioni di montaggio. L'assemblaggio industriale con DFA abbassa costi e tempi migliorando anche la sostenibilità del prodotto finale.
Fase 6: consegna e documentazione tecnica
Il prototipo viene consegnato con il report di ispezione, il file CAD aggiornato e le note di processo. Questa documentazione è il punto di partenza per la produzione in serie.
| Fase | Attività principale | Durata indicativa |
|---|---|---|
| 1. Revisione CAD/DFM | Analisi fattibilità e correzioni | 1–2 giorni |
| 2. Programmazione CAM | Generazione percorsi utensile | 0,5–1 giorno |
| 3. Produzione fisica | Stampa 3D o lavorazione CNC | 1–5 giorni |
| 4. Ispezione FAI | Misurazione e verifica quote | 0,5–1 giorno |
| 5. Assemblaggio | Montaggio componenti | 0,5–2 giorni |
| 6. Consegna e documentazione | Report e file aggiornati | 0,5 giorno |
Consiglio pro: Prepara il file CAD in formato STEP neutro prima di inviarlo al fornitore. I formati proprietari come .sldprt o .f3d possono causare errori di importazione che allungano i tempi di revisione di 1–2 giorni.
Quali tecnologie di prototipazione rapida sono più efficaci?
Le principali tecnologie di prototipazione rapida sono la stampa 3D nelle sue varianti FDM, SLA, SLS e DMLS, la fresatura CNC e lo stampaggio a iniezione rapida. Ognuna risponde a esigenze diverse in termini di precisione, materiali e costo per pezzo.
La stampa FDM è la tecnologia più accessibile: produce pezzi in plastica tecnica con costi bassi e tempi rapidi, ma con finiture superficiali che richiedono post-lavorazione per applicazioni estetiche. La SLA offre una risoluzione superficiale molto superiore, ideale per prototipi estetici o per stampi master. La SLS lavora con polveri di Nylon senza supporti, producendo geometrie complesse impossibili con FDM. La DMLS stampa direttamente in metallo, con proprietà meccaniche paragonabili al pezzo lavorato.
La fresatura CNC rimane la scelta obbligata quando le tolleranze scendono sotto ±0,05 mm o quando il materiale finale è un metallo strutturale. Lo stampaggio a iniezione rapida con stampi in alluminio è conveniente solo da 50–500 pezzi in su, dove il costo dello stampo si ammortizza sul volume.
| Tecnologia | Precisione | Costo unitario | Tempo di produzione | Materiali principali |
|---|---|---|---|---|
| FDM | ±0,2 mm | Basso | 2–12 ore | PLA, PETG, ABS, Nylon |
| SLA | ±0,05 mm | Medio | 4–24 ore | Resine fotopolimerizzabili |
| SLS | ±0,1 mm | Medio-alto | 24–48 ore | Nylon PA12, PA11 |
| DMLS | ±0,05 mm | Alto | 24–72 ore | Alluminio, acciaio, titanio |
| Fresatura CNC | ±0,01 mm | Alto | 4–48 ore | Metalli, plastiche tecniche |
| Stampaggio rapido | ±0,05 mm | Medio (volume) | 5–15 giorni | Tutti i termoplastici |
La stampa 3D multi-materiale permette prototipi complessi con caratteristiche funzionali variabili, combinando plastiche rigide, materiali flessibili e resine nello stesso pezzo. Questa capacità è particolarmente utile per prototipi che simulano assemblaggi multi-componente in un unico ciclo di stampa.
Consiglio pro: Per prototipi che devono simulare sia l'estetica che la funzione meccanica, combina SLA per le parti esterne visibili e FDM con Nylon per le parti strutturali interne. Il costo totale rimane contenuto e il risultato è più rappresentativo del prodotto finale.
Quali errori evitare nella produzione di prototipi personalizzati?
Il processo di creazione prototipi nasconde insidie che anche i team esperti incontrano. Conoscerle in anticipo riduce i ritardi e protegge il budget.
- File CAD non verificati prima della produzione. Geometrie con pareti troppo sottili, intersezioni non risolte o tolleranze incompatibili con la tecnologia scelta generano scarti al primo ciclo. La verifica DFM deve avvenire prima di avviare qualsiasi lavorazione.
- Sottovalutare i tempi di approvvigionamento dei materiali speciali. I materiali personalizzati richiedono fino a 4–8 settimane. Pianificare l'ordine in parallelo alla progettazione, non dopo.
- Saltare il campionamento PP. Il campione PP utilizza materiali reali e definisce lo standard qualitativo per tutta la produzione. Saltarlo per risparmiare tempo porta quasi sempre a costi maggiori e ritardi nella fase di validazione finale.
- Gestire più fornitori per lavorazione e assemblaggio separati. La frammentazione logistica moltiplica i punti di errore. Affidarsi a un unico partner per lavorazioni e assemblaggio riduce costi fissi e tempi di logistica in modo misurabile.
- Non documentare le modifiche tra versioni di prototipo. Ogni iterazione deve avere un numero di revisione e un log delle modifiche. Senza questa tracciabilità, è impossibile capire quale versione ha superato i test.
Consiglio pro: Crea una checklist di rilascio file prima di ogni invio al fornitore: formato STEP, tolleranze annotate sul disegno 2D, specifiche materiale e finitura superficiale. Cinque minuti di verifica evitano giorni di rilavorazione.
La prototipazione rapida integrata accelera l'innovazione riducendo i cicli di sviluppo e gli errori. Questo vale soprattutto quando il team di progettazione e il fornitore di produzione lavorano con gli stessi strumenti digitali e condividono i file in tempo reale.
Punti chiave
La produzione di prototipi personalizzati richiede una sequenza precisa di fasi, strumenti adeguati e la scelta della tecnologia giusta per ogni tipo di pezzo.
| Punto | Dettagli |
|---|---|
| Verifica DFM prima della produzione | Analizza il file CAD per fattibilità prima di avviare qualsiasi lavorazione fisica. |
| Materiali in stock per tempi rapidi | I materiali standard riducono i tempi di attesa a 7–14 giorni rispetto alle 4–8 settimane dei materiali speciali. |
| Tecnologia scelta in base alla precisione | FDM per prototipi funzionali rapidi, SLA per estetica, CNC per tolleranze sotto ±0,05 mm. |
| Campionamento PP obbligatorio | Il campione con materiali reali definisce lo standard qualitativo e previene costose rilavorazioni. |
| Partner unico per lavorazione e assemblaggio | Riduce i costi logistici e i punti di errore nella catena produttiva. |
Perché il prototipo fisico vale sempre più di mille slide
Ho visto aziende spendere mesi in presentazioni PowerPoint su un prodotto che, al primo prototipo fisico, si è rivelato non assemblabile. Non per colpa del progettista, ma perché nessuno aveva mai tenuto in mano il pezzo reale.
La mia convinzione, maturata lavorando con decine di team di sviluppo prodotto, è che il prototipo fisico debba arrivare il prima possibile nel ciclo di progettazione. Non alla fine, come verifica. All'inizio, come strumento di pensiero. Un pezzo stampato in FDM in quattro ore costa pochi euro e risponde a domande che nessuna simulazione può risolvere: come si impugna? Come si monta? Dove si rompe sotto sforzo?
Il secondo errore che vedo ripetere è la frammentazione dei fornitori. Un'azienda che commissiona la fresatura a un fornitore, la stampa 3D a un secondo e l'assemblaggio a un terzo non sta risparmiando. Sta moltiplicando i rischi di disallineamento tra versioni, i tempi di attesa e le responsabilità non chiare quando qualcosa non torna. Un partner unico per la prototipazione non è un lusso: è la scelta che protegge il progetto.
Infine, sulla tecnologia: la stampa 3D non ha sostituito la fresatura CNC, né la sostituirà. Le due tecnologie si completano. Chi sa quando usare l'una e quando l'altra ha un vantaggio competitivo reale. Investire nella formazione tecnica del proprio team su questi strumenti è la decisione con il ritorno più alto nel medio termine.
— Giacomo
Come Lovabyte ti supporta nella prototipazione professionale
Lovabyte, con sede a Melegnano, offre un ecosistema completo per chi vuole produrre prototipi personalizzati con tecnologie avanzate. Dal laboratorio fisico con stampanti Bambu Lab ai corsi e workshop pratici su stampa 3D e prototipazione rapida, ogni servizio è pensato per professionisti e aziende che vogliono risultati concreti, non solo teoria.
Sul marketplace di modelli 3D puoi commissionare direttamente a designer esperti i file pronti per la stampa, riducendo i tempi di progettazione. Se hai già una stampante e hai bisogno di supporto tecnico, il servizio di assistenza Bambu Lab a Melegnano garantisce continuità operativa al tuo laboratorio. Lovabyte è il punto di riferimento nazionale per chi vuole portare la prototipazione 3D a livello professionale.
Domande frequenti
Cos'è un prototipo personalizzato in ambito industriale?
Un prototipo personalizzato è un modello fisico realizzato su specifiche tecniche definite, usato per validare forma, funzione e assemblabilità prima della produzione in serie.
Quanto tempo richiede la produzione di un prototipo con stampa 3d?
Con tecnologia FDM o SLA, un prototipo semplice richiede 2–24 ore di stampa più 1–2 giorni per revisione e post-lavorazione. I materiali speciali allungano i tempi fino a 4–8 settimane.
Qual è la differenza tra FDM e SLA per la prototipazione?
FDM produce pezzi in plastica tecnica con costi bassi e tolleranze di ±0,2 mm, ideale per prototipi funzionali. SLA offre finiture superficiali molto superiori con tolleranze di ±0,05 mm, adatta a prototipi estetici o stampi master.
Perché il campionamento PP è importante nel processo di prototipazione?
Il campione PP utilizza i materiali reali del prodotto finale e definisce lo standard qualitativo di riferimento. Saltarlo aumenta il rischio di difetti non rilevati e rilavorazioni costose nelle fasi successive.
Quando conviene usare la fresatura CNC invece della stampa 3d?
La fresatura CNC è la scelta corretta quando le tolleranze richieste scendono sotto ±0,05 mm, quando il materiale finale è un metallo strutturale o quando la resistenza meccanica del pezzo è un requisito primario.
