Per validare un prototipo meccanico prima della produzione, segui questa checklist prioritaria: verifica funzionale in condizioni reali, controllo dimensionale critico con strumenti calibrati, test materiali su UTM (macchina universale per prove meccaniche); prova ciclica minima per rilevare cedimenti progressivi. Gli standard ISO e UNI definiscono i criteri di accettazione per ciascuna prova. Se il prototipo supera tutti e quattro i passaggi, puoi avanzare alla pre-serie; se uno fallisce, iteri il design prima di investire in attrezzaggi.
Il passaggio dal prototipo alla produzione è la fase più rischiosa dello sviluppo prodotto: un errore non rilevato in questa fase si moltiplica in produzione di massa, con costi di rilavorazione che possono vanificare mesi di lavoro. Lovabyte, hub integrato per la stampa 3D professionale a Melegnano, supporta aziende e team R&D in tutto questo percorso, dalla realizzazione del prototipo FDM alla consulenza tecnica sui test.
Indice
- Perché testare un prototipo prima della produzione?
- Quale tecnologia di prototipazione scegliere per i test?
- Quali test meccanici e funzionali eseguire sul prototipo?
- Quale strumentazione serve per testare prototipi meccanici?
- Come pianificare un test plan ripetibile
- Come interpretare i risultati e decidere se iterare
- Workflow operativo: dal file CAD al pezzo validato
- Come usare una UTM per convalidare il materiale di un prototipo
- Punti chiave
- Una nota sul metodo, non sulla perfezione
- Lovabyte per la prototipazione e il test dei tuoi componenti
- Fonti utili e norme di riferimento
Perché testare un prototipo prima della produzione?
Un prototipo fisico serve a convalidare cinque aspetti che nessuna simulazione CAD copre completamente:
- Forma e ingombri: verifica che il pezzo rispetti le quote di ingombro nell'assieme reale.
- Montabilità: controlla accoppiamenti, giochi e sequenza di montaggio con i componenti adiacenti.
- Funzionalità: valida il comportamento sotto carico, pressione o ciclo operativo previsto.
- Resistenza meccanica: misura se il materiale regge le sollecitazioni di esercizio senza cedimenti prematuri.
- Producibilità: identifica geometrie difficili da replicare in serie e tolleranze non sostenibili economicamente.
Solo il prototipo fisico consente di validare accoppiamenti reali, interferenze e manutenibilità che la simulazione non sempre cattura. Un caso tipico in ambito automotive: un supporto stampato in alluminio che supera la simulazione FEA ma mostra gioco eccessivo sull'accoppiamento con la flangia in fase di montaggio reale. Tre ore di test evitano settimane di rilavorazione stampo.
Quale tecnologia di prototipazione scegliere per i test?
La scelta della tecnologia dipende da cosa devi validare, non da cosa è più veloce da produrre.
| Tecnologia | Fedeltà geometrica | Proprietà meccaniche | Tempi tipici | Costo per iterazione |
|---|---|---|---|---|
| Stampa 3D FDM | Media | Bassa–media (anisotropia) | 4 ore | Basso |
| Stampa 3D SLA/SLS | Alta | Media | 12 ore | Medio |
| Lavorazione CNC | Alta | Equivalente al materiale finale | 2–5 giorni | Medio–alto |
| Stampa 3D metallo SLM/DED | Alta | Vicina al forgiato | 3–7 giorni | Alto |
| Lamiera/prototipo saldato | Alta | Equivalente | 3–10 giorni | Variabile |
La lavorazione CNC permette di raggiungere tolleranze molto strette su alluminio e acciai, ed è il riferimento quando servono test funzionali su accoppiamenti precisi. La stampa 3D FDM è ideale per verifiche di forma e montabilità a basso costo; SLA e SLS aggiungono fedeltà superficiale e proprietà meccaniche sufficienti per prove funzionali leggere. SLM e DED in metallo entrano in gioco quando il test deve replicare le proprietà del materiale finale, ad esempio per prove di fatica su componenti aerospaziali o medicali.
La prototipazione rapida è intrinsecamente iterativa: l'obiettivo è raccogliere dati funzionali dal modello fisico per correggere criticità prima degli investimenti in stampi. Scegli la fedeltà minima sufficiente per rispondere alla domanda di test che hai in quel ciclo. Per le best practice specifiche sulla stampa 3D industriale, Lovabyte ha documentato approcci pratici per scegliere il processo giusto in funzione del requisito di test.
Quali test meccanici e funzionali eseguire sul prototipo?
Test meccanici su materiale
- Prova di trazione (ISO 6892-1 / UNI EN 10002): misura resistenza a trazione, modulo elastico e allungamento a rottura. Eseguita su UTM con provini normalizzati; output: curva sforzo-deformazione e valori Rm, Rp0,2, A%.
- Prova di compressione: valuta comportamento sotto carichi assiali. Rilevante per componenti strutturali e supporti.
- Prova di durezza (Rockwell/Vickers, ISO 6508/ISO 6507): rapida e non distruttiva sul pezzo finito; indica trattamenti termici e qualità superficiale.
- Prova di fatica (ISO 1099): cicli ripetuti a carico variabile per stimare vita utile. Richiede banco prova dedicato e almeno 5–10 campioni per curva S-N affidabile.
- Prova di urto Charpy (ISO 148-1): misura tenacità del materiale a basse temperature; critica per componenti esposti a shock meccanici.
Test funzionali e ciclici
Il test funzionale va oltre il semplice pass/fail: osservare il comportamento durante cicli ripetuti permette di identificare miglioramenti di design che una singola prova non rivela. Concretamente:
- Ciclo operativo completo: aziona il componente per il numero di cicli previsto in garanzia per garantirne l'affidabilità.
- Prova di tenuta (leak test): pressione differenziale con aria o azoto per componenti idraulici/pneumatici.
- Verifica di assemblaggio: monta e smonta il prototipo almeno tre volte con operatori diversi per rilevare problemi ergonomici e di sequenza.
- Ispezione interferenze: controlla con CMM o calibri che nessuna quota critica superi il campo di tolleranza dopo il montaggio.
Quale strumentazione serve per testare prototipi meccanici?
La strumentazione non deve necessariamente essere di proprietà. Molti laboratori esterni e centri di prototipazione offrono accesso a ore macchina, spesso più conveniente per chi testa pochi campioni all'anno.
UTM (macchina universale per prove meccaniche): esegue trazione, compressione e flessione su provini. Costo di acquisto: varia a seconda del modello e delle capacità. Accesso esterno a laboratori accreditati offre opzioni più flessibili per le prove.
CMM (macchina di misura a coordinate): rileva deformazioni permanenti e scostamenti dimensionali non visibili a occhio nudo. Le ispezioni post-test con CMM sono uno step non negoziabile per rilevare usura e deformazioni residue utili alla scelta finale del materiale.
Camera climatica: simula cicli termici e umidità per componenti esposti ad ambienti estremi. Indispensabile per automotive ed elettronica di potenza.
Banco prova vibrazioni: replica spettri vibrazionali reali (es. profilo stradale, vibrazioni motore). Normalmente accessibile tramite laboratori specializzati.
Microscopia e ispezione superficiale: stereo-microscopio o profilometro per analisi di cricche, porosità e qualità superficiale post-test.
Strumenti portatili: micrometri, calibri digitali, rugosimetri e duroscopi portatili coprono la maggior parte delle verifiche dimensionali e di durezza in officina senza accesso a laboratorio.
Un consiglio: prima di acquistare strumentazione costosa, mappa la frequenza di test annua. Sotto le 20 sessioni/anno, il service esterno è quasi sempre più conveniente dell'ammortamento di un UTM proprio.
Come pianificare un test plan ripetibile
Un test plan ben strutturato trasforma una serie di prove in un processo confrontabile tra iterazioni diverse. Questi i passi:
- Definire gli obiettivi di test: quale requisito funzionale o normativo deve essere verificato? Collega ogni test a un requisito di progetto specifico.
- Stabilire le condizioni di prova: temperatura, umidità, velocità di carico, numero di cicli. Riferisciti allo standard ISO/UNI applicabile per non inventare condizioni arbitrarie.
- Definire il campionamento: per prove distruttive, un numero adeguato di campioni per punto dati; un campionamento insufficiente rende i risultati statisticamente non significativi.
- Fissare i criteri di accettazione: prima del test, non dopo. Definisci i valori limite (es. Rm ≥ 350 MPa, deformazione permanente ≤ 0,1 mm) in modo che il giudizio pass/fail sia oggettivo.
- Pianificare la registrazione dati: formato del report, strumenti di misura usati, operatore, data e condizioni ambientali. La tracciabilità è obbligatoria se il componente deve soddisfare requisiti normativi.
- Stimare tempi e costi: un ciclo completo dal prototipo FDM al report finale richiede tipicamente 5–15 giorni lavorativi. I costi variano da poche centinaia di euro per test dimensionali semplici a diverse migliaia per prove di fatica in laboratorio accreditato.
Per approfondire il passaggio da prototipo a produzione, la guida sulle fasi di prototipazione di Lovabyte offre un riferimento pratico step-by-step.
Come interpretare i risultati e decidere se iterare
Il flusso decisionale è semplice ma richiede disciplina:
Pass: tutti i parametri rientrano nei criteri di accettazione. Avanza alla pre-serie con un lotto pilota di 5–20 pezzi per validare il processo produttivo.
Marginale: uno o più parametri sono fuori tolleranza ma vicini al limite. Prima di riprogettare, verifica se la tolleranza è funzionalmente necessaria o può essere rilassata. La distinzione tra test funzionali e test di producibilità è qui decisiva: rilassare tolleranze non critiche dopo il test migliora l'efficienza produttiva senza perdita di prestazioni.
Fail: il componente non soddisfa i requisiti. Usa UTM e CMM insieme per distinguere la causa: se la curva sforzo-deformazione è anomala, il problema è nel materiale o nel processo di produzione del prototipo; se le quote CMM sono fuori campo, il problema è geometrico o di setup macchina.
Un consiglio: misura le quote critiche con CMM prima e dopo il test ciclico. La differenza tra i due rilievi quantifica la deformazione permanente accumulata, un dato che non emerge dall'ispezione visiva e che spesso è il vero indicatore di vita utile residua.

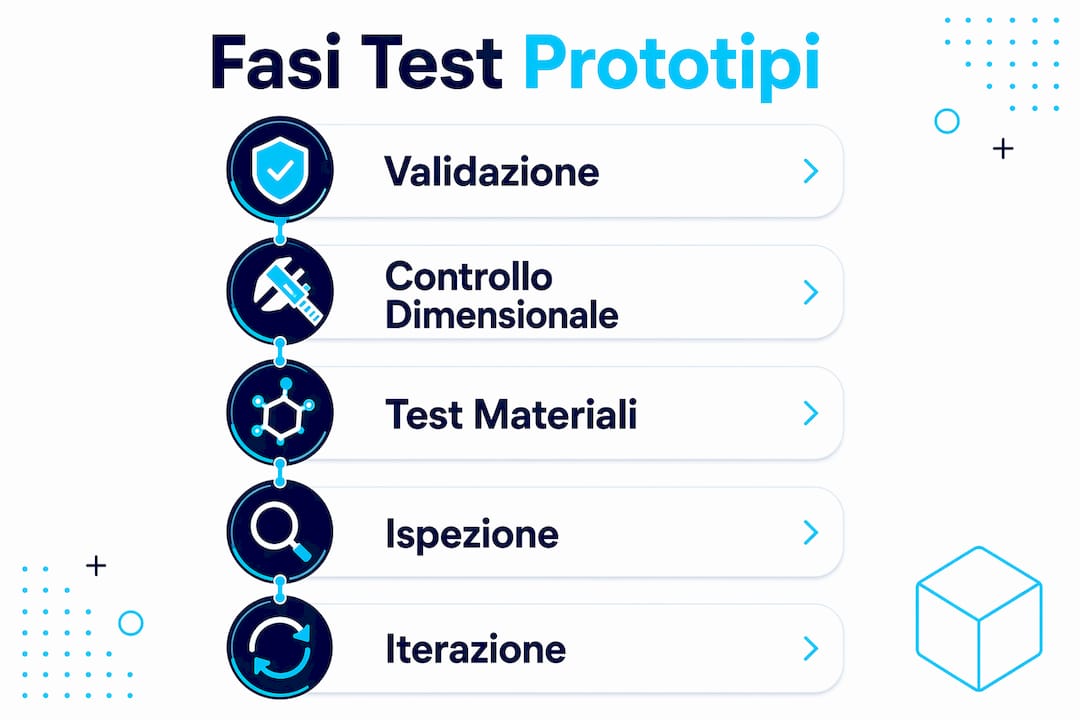

Workflow operativo: dal file CAD al pezzo validato
- Preparazione CAD e analisi DFM: verifica geometrie critiche, tolleranze e producibilità prima di avviare la produzione del prototipo. L'automazione nel rapid prototyping può ridurre questa fase a poche ore con strumenti dedicati.
- Scelta tecnologia e ordine prototipo: seleziona FDM/SLA/CNC/SLM in base agli obiettivi di test. Tempo: 1–2 giorni per FDM, 3–7 giorni per CNC o SLM.
- Ricezione e ispezione visiva: controlla difetti macroscopici, bave, porosità superficiali prima di avviare qualsiasi test.
- Ispezione dimensionale pre-test (CMM o calibri): registra le quote critiche come baseline. Tempo: 2–4 ore.
- Esecuzione test funzionali e meccanici: segui il test plan definito. Documenta ogni prova con foto, dati grezzi e condizioni ambientali.
- Ispezione dimensionale post-test (CMM): confronta con la baseline pre-test per quantificare deformazioni permanenti.
- Stesura report e decisione: pass/marginale/fail con raccomandazioni di modifica. Tempo totale del ciclo: 5–15 giorni lavorativi.
I punti critici che causano ritardi sono quasi sempre due: attesa del prototipo (se il fornitore è esterno) e mancanza di criteri di accettazione definiti prima del test, che obbliga a riunioni post-test per decidere cosa fare.
Come usare una UTM per convalidare il materiale di un prototipo
La prova di trazione su UTM è il test materiale più informativo che puoi eseguire su un prototipo. Ecco come impostarla correttamente.
Setup e preparazione del provino: ricava i provini dal prototipo stesso o da campioni prodotti con lo stesso processo e materiale. La geometria del provino deve rispettare ISO 6892-1 (sezione trasversale e lunghezza calibrata standardizzate). Usa almeno 3 provini per avere un dato statisticamente utilizzabile.
Condizioni di prova: velocità di carico tipica per metalli: 2–10 mm/min nella fase elastica, fino a 50 mm/min dopo lo snervamento. Temperatura ambiente standard: 23 ± 5 °C. Registra umidità e temperatura nel report.
Parametri da leggere e usare:
- Resistenza a trazione (Rm): confronta con il valore dichiarato dal fornitore del materiale. Uno scarto superiore al 10% segnala un problema di processo.
- Limite di snervamento (Rp0,2): definisce il carico massimo ammissibile in esercizio senza deformazione permanente.
- Modulo elastico (E): verifica la rigidezza del componente; critico per accoppiamenti con interferenza.
- Allungamento a rottura (A%): indica duttilità; valori bassi su materiali che dovrebbero essere duttili segnalano difetti di processo o materiale sbagliato.
L'applicazione precoce di DFM in fase di prototipo può ridurre significativamente i costi di produzione finale, identificando geometrie non necessarie prima che diventino vincoli costosi nello stampo o nell'attrezzaggio.
L'UTM misura resistenza, duttilità, durezza ed elasticità per convalidare i materiali dei prototipi prima della produzione di massa, coprendo trazione, compressione, flessione e durezza in un'unica piattaforma di prova.
Punti chiave
Testare prototipi meccanici con metodo richiede di combinare test funzionali, prove materiali su UTM, ispezione CMM e un test plan con criteri di accettazione definiti prima della prova.
| Punto | Dettagli |
|---|---|
| Checklist prioritaria | Verifica funzionale, controllo dimensionale, test UTM e prova ciclica minima prima di avanzare. |
| Scelta tecnologia | FDM per forma/montabilità, CNC per tolleranze strette, SLM per proprietà meccaniche reali. |
| Criteri di accettazione | Definiscili prima del test, non dopo: rendono il giudizio pass/fail oggettivo e ripetibile. |
| DFM integrato | Applicare analisi di producibilità in fase di prototipo riduce i costi finali in modo significativo. |
| Lovabyte | Offre stampa 3D FDM su richiesta, consulenza tecnica e formazione per supportare test e iterazione. |
Una nota sul metodo, non sulla perfezione
C'è un errore che vedo ripetere spesso nei progetti di prototipazione: aspettare di avere il prototipo "quasi perfetto" prima di testarlo. Il risultato è che si arriva al test con troppe variabili aperte e, quando qualcosa non va, non si sa cosa cambiare.
Il metodo che funziona è l'opposto: testa presto, anche su un prototipo FDM grezzo, per rispondere a una domanda specifica. Poi itera. La simulazione CAD è utile, ma il pezzo fisico rivela sempre qualcosa che il modello non aveva previsto, un gioco, un'interferenza, un comportamento sotto carico che nessun software aveva segnalato.
L'altro punto che sottovalutano in molti: la documentazione. Un test senza report scritto non esiste. Se non puoi ripetere le stesse condizioni di prova sei mesi dopo, non puoi confrontare i risultati tra iterazioni e perdi il vantaggio competitivo che i test ti avrebbero dato.
Testa presto, documenta tutto, itera con dati in mano.
Lovabyte per la prototipazione e il test dei tuoi componenti
Chi deve testare prototipi meccanici ha spesso lo stesso problema: trovare un partner che copra sia la produzione del prototipo sia il supporto tecnico per impostare i test nel modo giusto, senza dover gestire tre fornitori diversi.
Lovabyte offre un servizio di stampa 3D FDM su richiesta per prototipi in plastica tecnica, micro-serie e componenti personalizzati, con tempi rapidi e consulenza sul materiale più adatto agli obiettivi di test. Per chi vuole approfondire metodi di prototipazione e DFM, i corsi e workshop tecnici a Melegnano coprono sia la parte pratica di produzione sia l'impostazione di un protocollo di test ripetibile. Richiedi un preventivo o prenota una sessione di consulenza direttamente sul sito.
Fonti utili e norme di riferimento
- ISO 6892-1: prova di trazione sui materiali metallici, condizioni e metodi di prova a temperatura ambiente.
- ISO 148-1: prova di resilienza Charpy su materiali metallici.
- ISO 1099: prove di fatica assiale su materiali metallici.
