Cos'è il bridging nella stampa 3D: guida tecnica

May 26, 2026
Cos'è il bridging nella stampa 3D: guida tecnica

TL;DR:

  • Il bridging in stampa 3D è la capacità di estrudere materiale tra due punti senza supporto, influenzata da raffreddamento e tensioni interne. Per migliorare questa tecnica, si devono ottimizzare hardware, parametri di stampa e ambienti, oltre a condurre test calibrati specifici per il filamento e la macchina. Nei metalli, il bridging in LPBF richiede approcci progettuali e di processo ancora più accurati a causa delle elevate tensioni residue e deformazioni.

Il bridging nella stampa 3D è uno di quei concetti che separa chi stampa da chi stampa bene. In poche parole, il bridging è la capacità di estrudere materiale fuso tra due punti di supporto senza nulla sotto. Sembra semplice, ma dietro c'è una fisica complessa che coinvolge raffreddamento, tensioni interne e comportamento viscoelastico del polimero fuso. Capire cos'è il bridging nella stampa 3D ti permette di evitare difetti, ridurre i supporti e produrre geometrie prima impossibili. Questa guida ti porta dal concetto base fino alle tecniche avanzate per metalli.

Indice

Punti chiave

PuntoDettagli
Cos'è il bridgingIl bridging è l'estrusione di filamento senza supporto tra due punti, governata da raffreddamento e tensioni interne.
Raffreddamento come variabile criticaControllare il tempo utile di raffreddamento tramite velocità e ventole è più efficace che agire solo sulla temperatura.
Ambiente e filamento contanoCondizioni ambientali e stato di essiccazione del filamento possono compromettere la riproducibilità del ponte.
Strumenti software dedicatiFunzionalità come il bridging over support di Cura aiutano a mantenere uniformità sulle superfici inferiori.
Bridging nei metalli è diversoIn LPBF, la geometria dell'arco influenza stress residui e distorsioni: serve un approccio progettuale specifico.

Cos'è il bridging nella stampa 3D

La definizione di bridging in ambito FDM è precisa: si tratta di estrudere plastica fusa orizzontalmente tra due punti di ancoraggio senza alcun supporto sottostante. Il materiale deve solidificarsi abbastanza velocemente da non cedere per gravità prima che il layer successivo lo stabilizzi.

Il fenomeno è governato da tre forze principali:

  • Gravità: il polimero fuso tende a cedere verso il basso, soprattutto su distanze lunghe
  • Tensioni interne del materiale: il filamento si retrae leggermente durante la solidificazione, creando una tensione lineare che aiuta a mantenere il ponte teso
  • Raffreddamento: più velocemente il materiale passa dallo stato fuso a quello solido, più il ponte rimane in posizione

Il bridging dipende da raffreddamento e tensioni interne del polimero. Se la plastica non viene raffreddata uniformemente, il ponte collassa o mostra difetti superficiali, con risultati che variano secondo il filamento e le condizioni ambientali.

La terminologia bridging 3D distingue anche tra diverse tecnologie. In FDM il materiale è un polimero termoplastico con comportamento viscoelastico. In LPBF (Laser Powder Bed Fusion) su metalli, il meccanismo cambia radicalmente: si parla di fusione selettiva di polvere metallica, dove le strutture a ponte devono gestire stress termici molto più elevati e gradienti di temperatura aggressivi. La distinzione non è solo accademica: le strategie di ottimizzazione nei due casi sono quasi opposte.

Il PLA, per esempio, ha un comportamento al bridging tra i più favorevoli tra i filamenti comuni. Raffredda velocemente e mantiene buona rigidità subito dopo la solidificazione. Materiali flessibili come TPU o il Nylon ad alto assorbimento di umidità hanno prestazioni molto peggiori a parità di impostazioni.

Difetti comuni e loro cause

Capire perché un ponte fallisce è metà del lavoro. I difetti più frequenti hanno cause specifiche e identificabili, non sono il risultato del caso.

Le cause principali dei fallimenti nel bridging sono:

  • Raffreddamento insufficiente o non uniforme: il polimero rimane troppo a lungo in stato semi-fuso e cede sotto il proprio peso
  • Velocità di stampa troppo alta: il materiale non ha tempo di solidificarsi prima che l'ugello si allontani, lasciando segmenti che pendono
  • Filamento umido: l'umidità assorbita crea bolle d'aria durante l'estrusione, riducendo la coesione del materiale e la sua resistenza alla trazione durante il ponte
  • Impostazioni di slicing non ottimali: parametri come flow rate, acceleration e jerk influenzano la qualità del deposito in modo non sempre intuitivo
  • Condizioni ambientali variabili: correnti d'aria, temperatura della stanza e umidità relativa cambiano il comportamento del raffreddamento

Questo ultimo punto è spesso sottovalutato. Le condizioni ambientali e lo stato del filamento compromettono la riproducibilità del bridging. Esperimenti condotti in stanze diverse con setup identici mostrano variazioni significative, dovute a fattori di ventilazione e idratazione del filamento.

Il fenomeno della linea sullo scafo del Benchy è un esempio classico. La linea sullo scafo Benchy è un difetto legato alla fisica dell'estrusione e del raffreddamento, difficile da eliminare automaticamente. Anche con lo stesso G-code, risultati diversi sono attesi in ambienti diversi.

Un tecnico controlla una linea difettosa su un modello Benchy stampato in 3D.

Consiglio Pro: Prima di cambiare impostazioni, essiccate il filamento per almeno 4 ore. Molti problemi di bridging che sembrano legati alla macchina spariscono semplicemente eliminando l'umidità dal materiale.

Tecniche per migliorare il bridging

Ottimizzare il bridging richiede un approccio su due livelli: hardware e software. Intervenire su uno solo spesso non basta.

Interventi hardware e parametrici:

  1. Aumenta la velocità delle ventole di raffreddamento al 100% durante i layer di bridging. Più aria fredda significa solidificazione più rapida e meno cedimento.
  2. Riduci la velocità di stampa per il bridging a valori tra 20 e 40 mm/s, a seconda del materiale. Rallentare la velocità di stampa crea più tempo utile di raffreddamento prima che il ponte fletta.
  3. Abbassa leggermente la temperatura di estrusione durante il bridging, di 5 a 10 gradi rispetto al profilo normale. Un materiale meno fluido cede meno.
  4. Controlla il flusso (flow rate) per il bridging. Molti slicer permettono di ridurre il flow durante i layer ponte, riducendo il volume di materiale che deve solidificarsi rapidamente.
  5. Stampa in ambiente chiuso o minimizza le correnti d'aria esterne che possono raffreddare in modo non uniforme e causare distorsioni laterali del ponte.

Interventi software avanzati:

Lo slicing è dove si guadagna davvero sulla qualità del bridging. La funzionalità di bridging over support introdotta in Cura nel 2026 permette di mantenere uniformità nelle superfici underside, indipendentemente dalla presenza o meno di supporti sottostanti. Questo risolve una delle incoerenze morfologiche più fastidiose nelle geometrie complesse.

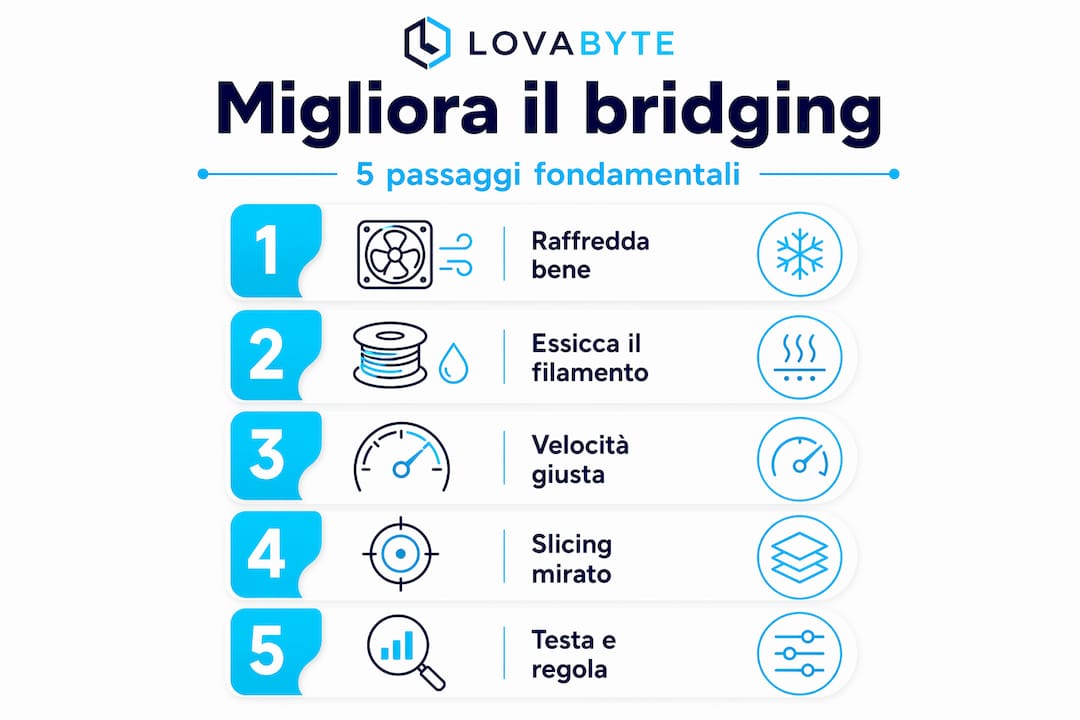

Infografica a sviluppo verticale che illustra, passo dopo passo, come ottenere un bridging perfetto

Per chi utilizza PrusaSlicer o OrcaSlicer, il calibration test per il bridging è uno strumento prezioso. Stampare un modello di test con ponti di lunghezze crescenti, da 20 mm a 80 mm, ti dà una mappa precisa di dove si trova il limite del tuo setup specifico. Puoi approfondire come configurare questi parametri nella guida allo slicing nella stampa 3D.

Consiglio Pro: Non modificare più parametri contemporaneamente. Cambia una variabile alla volta, stampa il test, misura il risultato. Solo così capisci qual è la leva più efficace per la tua stampante e il tuo filamento.

Bridging nei metalli: LPBF e controllo geometrico

Qui la complessità aumenta in modo sostanziale. Il bridging nella tecnologia LPBF (Laser Powder Bed Fusion) non è semplicemente "lo stesso problema su materiale diverso". Le variabili fisiche in gioco sono diverse per ordine di grandezza.

ParametroFDM (polimeri)LPBF (metalli)
Temperatura di lavoro180°C a 280°C1000°C a 1700°C
Velocità di solidificazioneSecondiMillisecondi
Stress residuiBassiMolto elevati
Distorsione post-stampaMinimaSignificativa
Dipendenza dalla geometriaModerataAlta

Le principali sfide specifiche del bridging metallico includono:

  • Stress residui elevati: la rapida solidificazione crea gradienti termici che generano tensioni interne significative
  • Warpage post-rimozione: le deformazioni diventano visibili solo dopo la rimozione dei supporti o dal piano di stampa
  • Dipendenza critica dalla dimensione dell'arco: aumentando la dimensione dell'arco in LPBF si riduce lo spessore alla base e si perde la chiusura dell'overhang

Uno studio del 2026 su strutture bridge in LPBF dimostra che maggiore è la dimensione dell'arco, più ampie sono le tensioni residue e maggiore la deformazione dopo la rimozione del supporto. La continuità strutturale è la variabile chiave per la stabilità termomeccanica. Questo ha implicazioni dirette per chi progetta canali di raffreddamento interno o parti load-bearing su componenti in titanio o acciaio inossidabile.

La progettazione ottimale degli archi in LPBF può ridurre i difetti, migliorare la dissipazione termica e minimizzare le deformazioni residue spostando la continuità strutturale su percorsi favorevoli. Non è un problema solo del processo, è un problema di design-for-manufacturing fin dalla fase di modellazione.

Bridging e progettazione: applicazione pratica

Conoscere la definizione di bridging 3D è un punto di partenza. Sapere come integrarla nel tuo workflow è ciò che fa davvero la differenza nella produzione.

Alcuni principi progettuali che cambiano i risultati:

  • Orienta il modello in fase di stampa per ridurre al minimo la lunghezza dei ponti. Ruotare una parte di 30 gradi può trasformare un ponte di 60 mm in uno da 30 mm, con impatto enorme sulla qualità.
  • Usa gocce invece di fori: un foro circolare richiede bridging nella parte superiore. Una forma a goccia inversa, con la punta in alto, elimina il problema perché la geometria si chiude naturalmente per layers.
  • Stabilisci la tua soglia personale di bridging attraverso test calibrati. Per la maggior parte dei setup FDM con PLA, 50 a 60 mm è un limite gestibile. Oltre, considerare supporti minimali.
  • Monitora la stampa in tempo reale sui layer di bridging. Le prime linee di un ponte sono quelle più critiche. Se la prima linea cede, tutto il ponte è compromesso.
  • Consulta le guide sugli errori comuni nella stampa 3D per un framework diagnostico più ampio sul troubleshooting.

Che cosa significa bridging efficace nella pratica? Significa scegliere consapevolmente quando usare un supporto e quando no, basandosi su dati reali del tuo setup e non su regole generiche trovate online. Ogni stampante, ogni filamento, ogni ambiente ha la sua curva di performance. Il bridging efficace nasce dalla conoscenza combinata di questi tre elementi.

Il mio punto di vista

Ho visto centinaia di stampe fallire sul bridging, e la cosa che mi ha colpito di più è stata sempre la stessa: le persone cercano la soluzione nel posto sbagliato.

Cambiano temperatura, modificano il profilo, scaricano preset altrui. Ma raramente fanno la cosa più semplice: essiccano il filamento e chiudono la finestra. Ho stampato con lo stesso profilo in estate e in inverno e ottenuto risultati radicalmente diversi senza toccare niente. La variabilità ambientale è reale, documentata e quasi mai considerata nel troubleshooting quotidiano.

La mia raccomandazione è questa: costruisci un test personale di bridging. Stampa ponti da 20, 40, 60 e 80 mm con il tuo filamento, nella tua stanza, con la tua macchina. Fotografa i risultati. Quella libreria di riferimento vale più di qualsiasi guida generica, perché è calibrata sul tuo mondo reale.

Il bridging non si padroneggia leggendo. Si padroneggia testando una variabile alla volta, con metodo e pazienza.

— Giacomo

Padroneggia la stampa 3D con Lovabyte

Se vuoi smettere di inseguire i problemi e iniziare a stampare con sicurezza tecnica, Lovabyte è il posto giusto. I workshop e i corsi pratici di Lovabyte coprono esattamente questi aspetti: dalle impostazioni di slicing al calibration testing, fino alle tecniche avanzate per materiali tecnici.

https://lovabyte.it

Nel laboratorio fisico di Lovabyte a Melegnano puoi seguire sessioni pratiche dove il bridging, il raffreddamento e le impostazioni di stampa si affrontano su macchine reali con filamenti reali. Non teoria. Produzione. Se preferisci esplorare design già ottimizzati per la stampa, il marketplace di modelli offre file progettati tenendo conto di queste geometrie complesse. Il percorso per chi parte da zero è su Lovabyte inizia da zero, con una progressione pensata per arrivare fino alle tecniche avanzate.

FAQ

Cos'è il bridging nella stampa 3D?

Il bridging è la capacità di estrudere materiale fuso tra due punti di supporto senza nulla sotto. La qualità dipende da raffreddamento, velocità di stampa e caratteristiche del filamento.

Quanto può essere lungo un ponte senza supporti?

Con PLA e impostazioni ottimizzate, la maggior parte delle stampanti FDM gestisce ponti fino a 60 mm in modo accettabile. Oltre questa distanza, la qualità cala progressivamente senza interventi specifici.

Perché il mio ponte cede anche con impostazioni corrette?

Il filamento umido e le condizioni ambientali sono spesso la causa. Variazioni tra ambienti diversi producono risultati diversi anche con lo stesso G-code. Essicca il filamento prima di intervenire sui parametri.

Il bridging è diverso nei metalli?

Sì, in modo significativo. In LPBF, la geometria dell'arco influenza stress residui e distorsioni in modo molto più critico rispetto ai polimeri, richiedendo un approccio progettuale specifico dal modello CAD.

Come faccio a migliorare il bridging senza cambiare stampante?

Aumenta le ventole al massimo, riduci la velocità di stampa per i layer ponte e ottimizza le impostazioni di slicing. Sono interventi gratuiti che producono miglioramenti immediati sulla maggior parte delle macchine FDM.
