In breve:
- La precisione nei dettagli 3D consiste nella capacità di riprodurre fedelmente dimensioni e caratteristiche dei modelli digitali con deviazioni misurabili e ripetibili. La scelta della tecnologia di stampa determina i limiti fisici della precisione, con SLA che offre tolleranze tra ±0,05 e 0,1 millimetri. È fondamentale progettare le tolleranze nel file 3D e seguire una corretta gerarchia di dettagli per ottenere risultati affidabili.
La precisione nei dettagli 3D è la capacità di riprodurre fedelmente dimensioni, forme e caratteristiche di un modello digitale nella stampa fisica, con tolleranze misurabili e ripetibili. Non si tratta solo di estetica: un prototipo industriale fuori tolleranza è un pezzo inutilizzabile. Capire cos'è la precisione nei dettagli 3D significa distinguere tra accuratezza, precisione e risoluzione, tre concetti spesso confusi ma con implicazioni pratiche molto diverse. Questa guida analizza come si misura la precisione, quali tecnologie la influenzano e come applicarla in modo concreto nella modellazione e nella produzione.

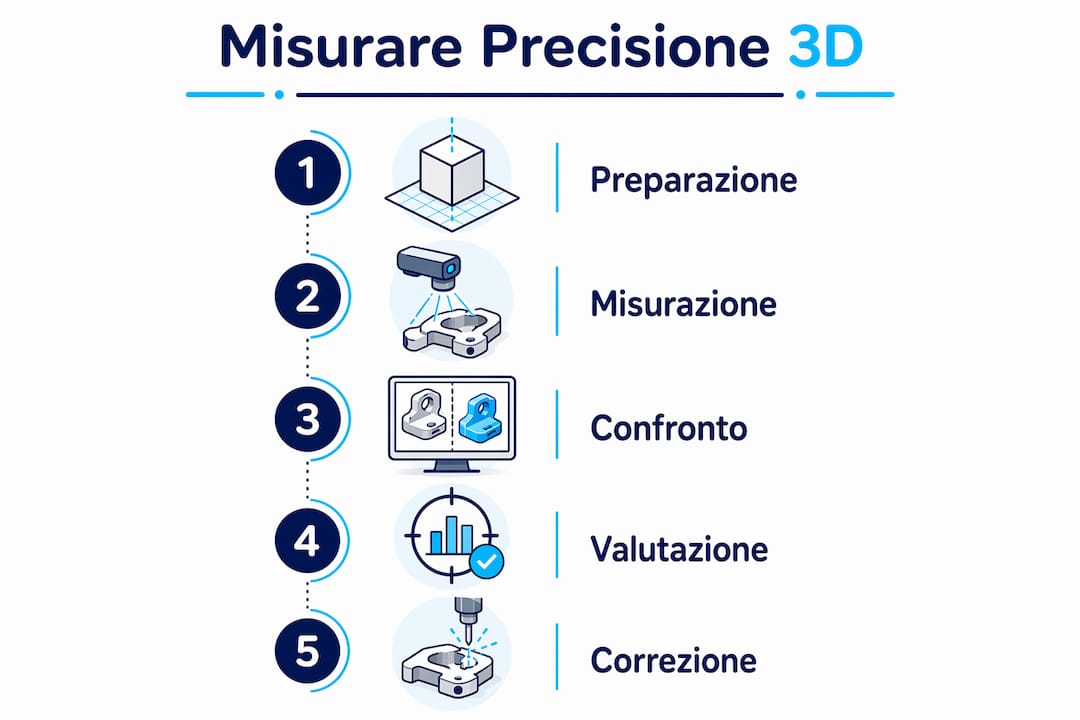

Come si misura la precisione nella stampa 3D?
La precisione in stampa 3D si misura come deviazione tra la geometria progettata nel file digitale e quella effettivamente stampata. Questa deviazione si esprime in millimetri o micrometri e dipende dalla tecnologia, dalla calibrazione e dalle impostazioni di stampa.
Accuratezza e precisione hanno ruoli distinti: la precisione indica la ripetibilità delle misure, ovvero quanto i risultati sono coerenti tra loro; l'accuratezza indica quanto il risultato si avvicina al valore reale. Entrambe sono necessarie, ma in contesti diversi. In produzione seriale conta soprattutto la precisione; in reverse engineering conta l'accuratezza.
Per le ispezioni di qualità, lo standard metrologico di riferimento è la First Article Inspection (FAI). Gli scanner 3D per FAI certificano deviazioni fino a ±0,02 mm rispetto alla geometria reale. Questo livello di controllo è lo standard minimo per componenti aerospaziali, medicali e meccanici di precisione.
La finitura superficiale è un parametro separato dalla precisione dimensionale. Si misura in Ra (rugosità media) e influenza sia l'aspetto che la funzionalità degli accoppiamenti. Un pezzo dimensionalmente corretto ma con superficie troppo rugosa può comunque fallire in un'applicazione funzionale.
Un consiglio: Prima di stampare un prototipo funzionale, verifica sempre le specifiche di tolleranza del progetto. Progettare giochi e accoppiamenti direttamente nel file 3D evita costose rilavorazioni a posteriori.
| Parametro | Descrizione |
|---|---|
| Precisione dimensionale | Deviazione ripetibile tra misure successive dello stesso pezzo |
| Accuratezza | Vicinanza del risultato al valore nominale del progetto |
| Finitura superficiale (Ra) | Rugosità media della superficie stampata, in micrometri |
| Tolleranza di accoppiamento | Gioco progettato nel file per garantire l'assemblaggio corretto |
Quali tecnologie influenzano la precisione e i dettagli nella stampa 3D?
La scelta della tecnologia di stampa è la variabile con il maggiore impatto sulla precisione ottenibile. Ogni processo ha limiti fisici precisi che nessuna impostazione software può superare.
La tecnologia SLA (stereolitografia) raggiunge tolleranze di ±0,05–0,1 mm e finiture superficiali tra 1 e 5 μm Ra. Questi valori la rendono adatta a gioielleria, odontoiatria e componenti con dettagli fini. La FDM (deposizione di filamento fuso) lavora invece con tolleranze di ±0,5–1 mm e rugosità Ra tra 15 e 50 μm, valori accettabili per prototipi concettuali ma insufficienti per accoppiamenti meccanici stretti.
SLS (sinterizzazione laser selettiva) e MJF (Multi Jet Fusion) si collocano in una posizione intermedia. Offrono buona precisione dimensionale, nessun bisogno di supporti e finiture superficiali migliori della FDM, con il vantaggio di produrre pezzi funzionali in nylon e materiali tecnici. La scelta tra queste tecnologie dipende dal materiale richiesto, dal volume di produzione e dalla tolleranza accettabile per l'applicazione specifica. Per approfondire le differenze tra tipi di stampanti 3D in termini di precisione, esistono guide tecniche dedicate.
Le impostazioni software di slicing influenzano la precisione entro i limiti fisici della macchina. Ridurre l'altezza del layer migliora la risoluzione verticale ma aumenta i tempi di stampa. La velocità di stampa, la temperatura e il raffreddamento incidono sulla deformazione e sulla qualità delle pareti sottili.
- Le tolleranze di accoppiamento di 0,1–0,2 mm vanno progettate nel file, non corrette dopo la stampa.
- La calibrazione del piano di stampa e dell'estrusore è il primo intervento per migliorare la ripetibilità.
- Materiali con alto ritiro termico (come ABS) richiedono compensazioni geometriche nel modello.
- La geometria del nozzle in FDM limita fisicamente il dettaglio minimo riproducibile a circa 0,4 mm con ugelli standard.
Come usare il Greeble e la gerarchia dei dettagli per migliorare i modelli 3D
La qualità visiva di un modello 3D non dipende solo dalla quantità di dettagli, ma dalla loro organizzazione gerarchica. Aggiungere dettagli senza una logica strutturata produce modelli caotici, difficili da stampare e privi di credibilità visiva.
Il Greeble è un linguaggio visuale che conferisce complessità credibile ai modelli 3D attraverso dettagli che suggeriscono funzioni reali. Non è decorazione casuale: ogni elemento Greeble segue una gerarchia di scala e densità che guida l'occhio dell'osservatore. Questo principio, nato nel cinema di fantascienza, è oggi applicato nella modellazione hard surface per prodotti, architettura e gaming.
La gerarchia corretta si articola su tre livelli:
- Forme primarie: la silhouette generale del modello, visibile a distanza. Deve essere chiara e riconoscibile prima di aggiungere qualsiasi dettaglio.
- Forme secondarie: piani, rientranze, bordi e variazioni di superficie che definiscono la struttura funzionale del pezzo. Sono visibili a media distanza e danno profondità al modello.
- Forme terziarie: texture, incisioni, viti, griglie e micro-dettagli. Agiscono solo a distanza ravvicinata e non devono mai competere con le forme primarie.
Il baking delle texture è la tecnica che permette di mantenere dettagli visivi elevati senza aumentare la complessità geometrica del modello. I dettagli vengono «cotti» in una mappa normale o di dislocazione, separando la complessità visiva da quella geometrica. Per la stampa 3D, questo approccio è utile nella fase di visualizzazione e rendering, ma i dettagli fisicamente stampabili devono comunque essere presenti nella geometria reale.
L'errore più comune è aggiungere dettagli terziarii prima di aver definito le forme primarie. Il risultato è un modello che sembra complesso ma risulta confuso. La regola pratica è: se rimuovi tutti i dettagli terziarii e il modello perde leggibilità, le forme primarie non sono abbastanza forti.
Un consiglio: Stampa sempre una versione a bassa risoluzione del modello prima di aggiungere dettagli fini. Se la forma primaria non convince in stampa grezza, nessun dettaglio la salverà.
Applicazioni pratiche della precisione in prototipazione e produzione
La precisione nei dettagli 3D diventa critica quando il prototipo deve funzionare, non solo rappresentare. Un modello visivamente convincente ma dimensionalmente impreciso blocca il processo di validazione e genera rilavorazioni costose.
In prototipazione industriale, la First Article Inspection è il processo standard per verificare che il primo pezzo prodotto rispetti tutte le specifiche di progetto. Prevede la misurazione di ogni dimensione critica con strumenti calibrati e la documentazione dei risultati. Saltare questa fase in produzione seriale significa scoprire i problemi solo quando i pezzi non si assemblano.
Nel settore dell'architettura e del design urbano, i workflow BIM (Building Information Modeling) utilizzano livelli di dettaglio codificati chiamati LOD. Il LOD 300 corrisponde al progetto costruttivo, con geometria precisa e parametri tecnici associati; il LOD 400 include le specifiche di produzione. Questi standard trasformano il modello 3D da rappresentazione visiva a strumento di verifica prestazionale. La qualità del dato geometrico è il fattore abilitante per l'affidabilità dell'intero processo.
«Alta risoluzione senza calibrazione tracciabile può portare a modelli visivamente accurati ma dimensionalmente errati per finalità ingegneristiche. La certificazione di grado metrologico è imprescindibile per garantire dati affidabili in ispezioni e produzione.»
Gli errori più frequenti nella produzione di precisione sono:
- Progettare tolleranze nominali senza considerare il ritiro del materiale specifico usato.
- Affidarsi alla sola ispezione visiva invece di misurare con strumenti calibrati.
- Non documentare le impostazioni di stampa, rendendo impossibile replicare un risultato corretto.
- Ignorare la differenza tra precisione dimensionale e finitura superficiale, trattandole come un unico parametro.
Per chi lavora su prototipazione industriale, integrare ispezioni metrologiche nel workflow fin dalle prime fasi riduce significativamente i costi di rilavorazione.
Punti chiave
La precisione nei dettagli 3D richiede la gestione coordinata di tecnologia, calibrazione, progettazione delle tolleranze e ispezione metrologica per garantire risultati affidabili e ripetibili.
| Punto | Dettagli |
|---|---|
| Precisione vs accuratezza | Precisione è ripetibilità; accuratezza è vicinanza al valore reale. Entrambe servono, ma in contesti diversi. |
| Scelta della tecnologia | SLA raggiunge ±0,05–0,1 mm; FDM lavora con ±0,5–1 mm. La tecnologia determina il limite fisico ottenibile. |
| Tolleranze nel file | Giochi e accoppiamenti da 0,1–0,2 mm vanno progettati nel modello, non corretti dopo la stampa. |
| Gerarchia dei dettagli | Definire prima le forme primarie, poi secondarie, poi terziarie. Il dettaglio fine non salva una forma primaria debole. |
| Ispezione metrologica | La FAI con strumenti calibrati è lo standard per validare il primo pezzo prodotto in serie. |
Precisione e dettaglio: quello che ho imparato sul campo
Ho visto molti professionisti investire in stampanti di fascia alta convinti che la macchina risolvesse tutto da sola. La realtà è diversa. La precisione è il risultato di un sistema: macchina calibrata, file progettato con le tolleranze giuste, materiale conosciuto e processo di ispezione documentato. Se uno di questi elementi manca, il risultato è imprevedibile.
La cosa che mi ha sorpreso di più, lavorando con chi si avvicina alla stampa 3D professionale, è quanto spesso si confonda la risoluzione con la precisione. Una stampante che stampa layer da 0,05 mm non è automaticamente precisa: se non è calibrata, produce pezzi ripetibili ma sbagliati. Alta risoluzione senza calibrazione è come un righello con le tacche nel posto sbagliato.
Sul fronte del dettaglio visivo, il principio del Greeble mi ha cambiato il modo di valutare i modelli. Prima guardavo la quantità di dettagli; ora guardo la gerarchia. Un modello con pochi dettagli ben posizionati convince molto più di uno sovraccarico di texture casuali. Questo vale tanto per la stampa quanto per il rendering.
Il consiglio che do sempre a chi vuole migliorare la qualità dei propri pezzi è semplice: documenta tutto. Impostazioni, materiale, temperatura ambiente, risultati dell'ispezione. Solo con dati ripetibili puoi capire cosa funziona e cosa no. La precisione non è un colpo di fortuna; è un processo.
— Giacomo
Migliora la tua stampa 3D con Lovabyte
Capire la teoria è il primo passo. Applicarla con risultati costanti richiede pratica guidata e strumenti adeguati.
Lovabyte offre corsi e workshop pratici pensati per chi vuole padroneggiare la stampa 3D di precisione, dalla calibrazione della macchina alla gestione delle tolleranze nei file di progetto. Se hai già una stampante e vuoi mantenerla al massimo delle prestazioni, il servizio di assistenza tecnica specializzata di Lovabyte a Melegnano è il riferimento per chi non si accontenta di risultati approssimativi. Per i creator che progettano modelli con cura tecnica, il marketplace di Lovabyte è lo spazio per valorizzare il proprio lavoro e raggiungere una community di professionisti e appassionati.
Domande frequenti
Cos'è la precisione nei dettagli 3D?
La precisione nei dettagli 3D è la capacità di riprodurre le dimensioni e le caratteristiche di un modello digitale con deviazioni misurabili e ripetibili rispetto al progetto originale. Si esprime in millimetri o micrometri e dipende dalla tecnologia, dalla calibrazione e dalle impostazioni di stampa.
Qual è la differenza tra precisione e accuratezza nella stampa 3D?
La precisione indica la ripetibilità delle misure tra stampe successive; l'accuratezza indica quanto il risultato si avvicina al valore nominale del progetto. Un pezzo può essere preciso ma non accurato, e viceversa.
Quale tecnologia di stampa 3D offre la maggiore precisione?
SLA è la tecnologia con la maggiore precisione dimensionale, con tolleranze di ±0,05–0,1 mm e finiture superficiali tra 1 e 5 μm Ra. FDM lavora con tolleranze di ±0,5–1 mm, adatte a prototipi concettuali ma non a componenti meccanici stretti.
Come si progettano le tolleranze in un file 3D?
Le tolleranze di accoppiamento di 0,1–0,2 mm vanno inserite direttamente nel modello 3D prima della stampa. Correggere le dimensioni dopo la stampa con lavorazioni meccaniche è possibile ma costoso e non sempre praticabile con materiali plastici.
Cos'è il Greeble e come migliora i modelli 3D?
Il Greeble è un sistema di dettagli visivi gerarchici che conferisce complessità credibile ai modelli 3D, suggerendo funzioni reali attraverso variazioni di scala e densità. Si applica partendo dalle forme primarie e aggiungendo dettagli secondari e terziari in modo strutturato, non casuale.
