Step-by-step analisi progetti 3D: guida per professionisti

TL;DR:

• Il metodo di analisi step-by-step del progetto 3D riduce gli errori e migliora la qualità finale della stampa. La preparazione accurata di documenti, ottimizzazione del modello e verifica dei parametri di slicing sono essenziali per un processo professionale. La tracciabilità e il controllo qualità continuo sono fondamentali per replicare risultati e ottimizzare i workflow di produzione additiva.

Passare da un modello CAD a un pezzo fisico stampato in 3D sembra lineare sulla carta, ma chiunque abbia gestito progetti reali sa che non lo è. Errori di mesh, parametri di slicing sbagliati, geometrie non stampabili: ogni fase nasconde insidie che possono vanificare ore di lavoro. Questa guida propone un metodo strutturato per la step-by-step analisi progetti 3D, quello che in ambito professionale viene chiamato workflow di produzione additiva controllato. Seguendo questo percorso, designer e ingegneri riducono drasticamente gli scarti, accelerano le iterazioni e ottengono pezzi che rispettano davvero le specifiche di progetto.

Indice

• Punti chiave
• Step-by-step analisi progetti 3D: preparazione e strumenti
• Ottimizzazione del modello 3D per la stampa
• Parametri di slicing e impatto sul risultato
• Controllo qualità durante e dopo la stampa
• Il metodo vale più della macchina
• Porta i tuoi progetti 3D al livello successivo con Lovabyte
• FAQ

Punti chiave

Step-by-step analisi progetti 3D: preparazione e strumenti

Prima di toccare qualsiasi slicer o avviare una stampante, la fase preparatoria determina il 70% del successo finale. Un progetto mal documentato produce variabili incontrollate che si manifestano solo a stampa conclusa, nel momento peggiore possibile.

Documentazione e strumenti indispensabili

Raccogliere tutto il materiale tecnico disponibile è il punto di partenza. Per ogni progetto, il tuo archivio di lavoro deve includere:

• File CAD nativi e versioni esportate in formato STL o 3MF, con versioning chiaro
• Schede tecniche dei materiali previsti (filamenti, resine, polveri) con tolleranze e proprietà meccaniche
• Specifiche funzionali del pezzo: carichi attesi, temperature di esercizio, requisiti di finitura superficiale
• Documentazione di eventuali normative applicabili, utile soprattutto per componenti medicali o industriali

Per quanto riguarda il software, i professionisti del settore lavorano tipicamente con almeno tre categorie di strumenti: un CAD parametrico (Fusion 360, SolidWorks, FreeCAD), un software di ispezione mesh (Meshmixer, Netfabb, il modulo di analisi integrato in PrusaSlicer) e lo slicer specifico per la tecnologia di stampa scelta.

Consiglio Pro: Crea un template di cartella progetto con sottodirectory fisse: /CAD, /STL, /Slicer_Profiles, /QC_Reports. Ogni file va nominato con data e versione (es. "bracket_v03_20260410.stl"). Questo sistema banale elimina il 90% dei "ho stampato il file sbagliato" che capitano anche a team esperti.

La pianificazione della checklist iniziale deve rispondere a tre domande: il modello è geometricamente corretto? Il materiale scelto è compatibile con i requisiti funzionali? La stampante disponibile ha la risoluzione necessaria? Se non hai risposta certa a tutte e tre, ferma tutto e trova le informazioni mancanti.

Ottimizzazione del modello 3D per la stampa

Con la documentazione in ordine, si entra nella fase che più distingue un approccio professionale dal "faccio partire la stampa e vedo com'esce". Questa fase, spesso chiamata Design for Additive Manufacturing (DfAM), richiede un'analisi sistematica del file prima di generare qualsiasi istruzione per la stampante.

Segui questa sequenza operativa:

1. Ispezione della mesh. Apri il file STL nel tuo software di ispezione. Cerca facce invertite, buchi nella superficie, geometrie non-manifold e intersezioni spurie tra solidi. Un file con errori mesh produce layer instabili o fallimenti di stampa silenziosi, pezzi che sembrano corretti ma presentano vuoti interni.

2. Verifica degli spessori minimi. Ogni tecnologia di stampa ha una risoluzione minima pratica. Per FDM, le pareti sotto 0,4 mm con un ugello standard da 0,4 mm non vengono stampate correttamente. Per la resina, i dettagli sotto 0,1 mm tendono a fondersi. Usa la funzione di analisi dello spessore presente in Netfabb o nel modulo Analysis di Fusion 360.

3. Valutazione dei supporti necessari. Analizza l'orientamento del pezzo e identifica le geometrie a sbalzo superiori a 45°. Un'analisi accurata in questa fase ti permette di decidere se è meglio ruotare il pezzo, modificare la geometria oppure accettare i supporti e pianificare la loro rimozione.

4. Verifica della fattibilità per tecnologia. Un pezzo con canali interni complessi può essere stampabile in SLA ma non in FDM. Un componente con pareti sottili e alte richiede parametri di raffreddamento specifici. Confronta le caratteristiche geometriche con i limiti della tecnologia scelta. Lovabyte ha una panoramica dettagliata sui tipi di stampanti 3D utile in questa fase di selezione.

5. Simulazione preliminare (quando giustificata). Per componenti strutturali, una simulazione FEM rapida in Fusion 360 o SimScale può rivelare punti di cedimento che nessuna ispezione visiva rileva. Non è sempre necessaria, ma per pezzi in carico è un investimento di 30 minuti che può salvare settimane di riprogettazione.

Consiglio Pro: Quando trovi un errore mesh complesso, non perdere tempo a correggerlo manualmente nel slicer. Torna al CAD, correggi alla fonte e riesporta. Le riparazioni automatiche dei slicer funzionano sul 70% dei casi, ma il 30% restante produce bug silenziosi difficili da diagnosticare.

Il workflow dalla prototipazione alla produzione cambia sensibilmente in base alla complessità del pezzo, ma questa sequenza di analisi rimane valida per qualsiasi tecnologia additiva.

Parametri di slicing e impatto sul risultato

Lo slicing non è solo un passaggio tecnico. Come sottolineato da chi studia la filiera produttiva additiva, il passaggio al G-code con i suoi parametri è parte integrante dell'analisi progettuale. Cambiarli senza documentarli significa perdere la capacità di riprodurre un buon risultato o diagnosticare un problema.

I parametri fondamentali da analizzare e registrare sono:

• Spessore layer. Valori più bassi (0,1 mm) aumentano la precisione verticale ma moltiplicano il tempo di stampa. Valori più alti (0,3 mm) accelerano la produzione ma riducono la definizione dei dettagli. La scelta dipende dai requisiti funzionali del pezzo, non dalla fretta.
• Densità di riempimento (infill). Un infill al 15% è sufficiente per prototipi visivi. Per componenti funzionali in carico, si sale al 40-60%. Il pattern di riempimento (gyroid, honeycomb, cubic) influenza la resistenza direzionale.
• Orientamento del pezzo. La qualità del pezzo dipende direttamente dall'orientamento scelto in fase di slicing. Le forze di delaminazione agiscono sempre perpendicolarmente ai layer, quindi un componente che deve resistere a carichi verticali va orientato in modo che i layer siano paralleli alla direzione del carico.
• Supporti. Vanno configurati per essere efficaci ma rimovibili. Usare supporti a interfaccia (come quelli con materiale solubile o pattern a bassa aderenza) riduce il danneggiamento superficiale durante la rimozione.

Traccia sempre i profili di slicing come file separati e nominarli coerentemente con il progetto. Quando una stampa fallisce, il confronto tra il profilo usato e quelli precedenti è spesso il modo più rapido per trovare la causa. Per approfondire, Lovabyte ha una guida pratica sullo slicing con dettagli su ogni parametro critico.

Controllo qualità durante e dopo la stampa

La verifica della qualità non inizia quando la stampa finisce. Inizia mentre la macchina lavora e prosegue con un protocollo formale sul pezzo fisico. Un approccio in fasi di verifica migliora la tracciabilità e riduce le ambiguità tra progetto digitale e risultato fisico.

Ecco la sequenza di controllo raccomandata:

1. Monitoraggio durante la stampa. Osserva i primi layer: se il pezzo non aderisce al piano o si deforma nelle prime fasi, ferma la stampa. Continuare su una base compromessa spreca materiale e tempo. Le stampanti Bambu Lab offrono sistemi di monitoraggio visivo integrato che aiutano in questa fase.

2. Ispezione visiva post-stampa. Verifica stratificazione superficiale, bolle, sfilacciamento (stringing) e deformazioni termiche (warping). Questi difetti spesso indicano problemi di parametri specifici: temperature errate, velocità eccessive, raffreddamento inadeguato.

3. Verifica dimensionale con strumenti fisici. Usa un calibro digitale per misurare le dimensioni critiche del pezzo e confrontarle con il modello CAD. Tollera gli errori di processo (tipicamente ±0,2 mm per FDM) ma documenta qualsiasi deviazione superiore alla soglia di progetto.

4. Test funzionale. Se il pezzo deve assemblarsi con altri componenti, esegui il test di accoppiamento fisico. Se deve resistere a un carico, esegui il test di stress nella configurazione di esercizio reale. La verifica fisica del prototipo rivela sistematicamente problemi che nessuna simulazione aveva previsto.

5. Compilazione del verbale di controllo. Registra tutti i risultati in un documento formale: dimensioni misurate vs. nominali, esito dei test funzionali, difetti rilevati e valutazione complessiva. Questo verbale diventa parte del fascicolo tecnico del progetto.

Adottare checklist formali per ogni fase del processo di stampa aiuta la diagnosi rapida di errori e mantiene la qualità costante anche su progetti ripetitivi. Lovabyte ha sviluppato una checklist completa per la stampa 3D che copre ogni punto di verifica dall'avvio alla consegna.

Consiglio Pro: Fotografa ogni pezzo appena estratto dalla stampante, prima di qualsiasi post-processing. Questo archivio fotografico è prezioso quando devi confrontare batch diversi o spiegare a un cliente perché è necessaria una revisione del progetto.

Il monitoraggio della qualità in tempo reale è l'evoluzione naturale di questo approccio per chi gestisce produzioni continuative.

Il metodo vale più della macchina

Ho visto team dotati di stampanti professionali da decine di migliaia di euro consegnare pezzi scartati al primo controllo dimensionale. E ho visto maker con macchine entry-level produrre componenti funzionali perfetti al secondo tentativo. La differenza non era la tecnologia. Era il metodo.

Nel mio lavoro con professionisti e aziende, ho imparato che il punto critico non è lo slicer o il materiale: è la tracciabilità. Quando non sai quali parametri hai usato la settimana scorsa, ogni stampa riuscita è un colpo di fortuna che non puoi replicare. Ogni stampa fallita diventa un mistero che consuma tempo.

L'errore più comune che vedo è trattare lo slicing come un'attività separata dall'analisi progettuale. In realtà, come indica chiaramente chi studia il ciclo produttivo additivo, i parametri di slicing sono decisioni progettuali a tutti gli effetti. Cambiarli senza documentarli è come modificare un disegno tecnico senza aggiornare la revisione.

Sul fronte tecnologico, vale la pena tenere d'occhio la stampa volumetrica guidata dalla luce: secondo ricerche recenti, questa tecnologia risulta 70 volte più efficiente rispetto alle tecnologie tradizionali, con oggetti millimetrici stampati in secondi. Quando i cicli di stampa si accorceranno così tanto, la capacità di verificare rapidamente la qualità diventerà il vero collo di bottiglia. Chi avrà già un metodo di controllo rodato partirà avvantaggiato.

Il mio consiglio più diretto: inizia con la documentazione, non con la stampa. Un'ora spesa a preparare correttamente file, parametri e checklist vale cinque ore di troubleshooting a stampa fallita.

— Giacomo

Porta i tuoi progetti 3D al livello successivo con Lovabyte

Se stai cercando di applicare un metodo strutturato ai tuoi progetti di stampa 3D, Lovabyte offre tutto ciò che ti serve per farlo concretamente.

I corsi e workshop di Lovabyte coprono ogni fase del processo, dalla preparazione del modello al controllo qualità finale, con istruttori che lavorano quotidianamente su progetti reali per aziende e professionisti. Se invece cerchi modelli 3D realizzati da esperti del settore, il marketplace dei Creator mette a disposizione design esclusivi pronti per la stampa o personalizzabili su richiesta. Sei un designer o un ingegnere con competenze da valorizzare? Scopri come diventare Creator su Lovabyte e monetizzare i tuoi modelli 3D all'interno di una community tecnica in crescita.

FAQ

Cos'è la step-by-step analisi di un progetto 3D?

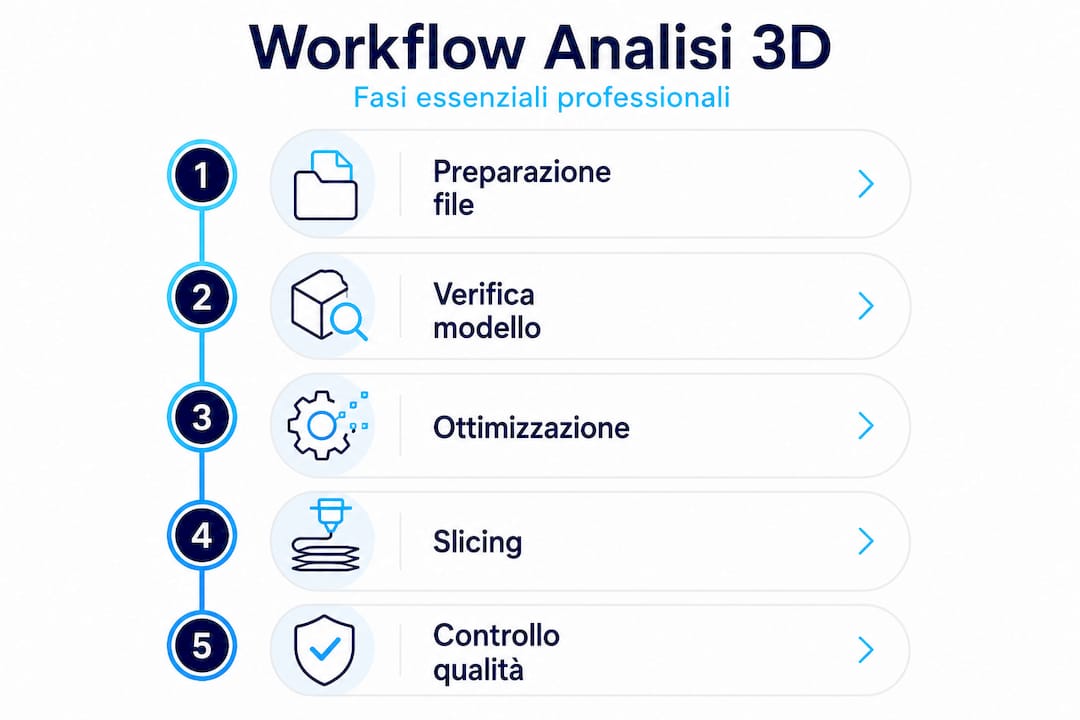

È un metodo strutturato che divide il processo di stampa 3D in fasi sequenziali controllate: preparazione della documentazione, ottimizzazione del modello, configurazione dello slicing e verifica qualità. Ogni fase viene documentata e validata prima di passare alla successiva.

Quali parametri di slicing influenzano di più la qualità della stampa?

I parametri con maggiore impatto sono spessore del layer, densità di riempimento, orientamento del pezzo e configurazione dei supporti. Secondo le analisi del processo additivo, questi quattro parametri determinano qualità, resistenza meccanica e tempo di costruzione del pezzo finale.

Come si verifica la qualità di un pezzo stampato in 3D?

La verifica prevede ispezione visiva dei difetti superficiali, misurazione dimensionale con calibro digitale confrontata con il modello CAD e test funzionali in condizioni di esercizio reali. Formalizzare i risultati in un verbale di controllo rende la diagnosi di problemi molto più rapida.

Perché il file STL può causare problemi di stampa anche con impostazioni corrette?

Un file STL con errori di mesh (facce invertite, buchi, geometrie non-manifold) genera layer instabili o vuoti interni che nessun parametro di slicing può compensare. L'ispezione e la correzione della mesh nel software dedicato deve precedere qualsiasi altra fase del processo.

Con quale frequenza conviene documentare i parametri di stampa?

Per ogni sessione di stampa distinta, anche se si ripete lo stesso progetto. Tracciare i profili di slicing come file separati e compilare una checklist per ogni batch permette di riprodurre risultati positivi e isolare le cause di problemi in modo preciso e rapido.
