TL;DR:
- Il reverse engineering in 3D trasforma rapidamente oggetti fisici in modelli digitali accurati, migliorando prototipazione e innovazione. La sua efficacia dipende da processi ben strutturati, dalla calibrazione degli strumenti e dalla gestione corretta delle superfici. Questa tecnologia permette di personalizzare, ottimizzare e documentare componenti, favorendo vantaggi competitivi nel settore industriale.
Digitalizzare un pezzo fisico in pochi minuti, con una precisione inferiore al decimo di millimetro, non è più fantascienza industriale. Il reverse engineering in 3D ha smesso di essere una tecnica riservata a laboratori di ricerca o grandi aziende manifatturiere: oggi è uno strumento operativo reale, accessibile e strategico per chi lavora in prototipazione, design industriale, automotive e molto altro. Questa guida ti mostra ogni fase del processo, i limiti reali da conoscere, gli errori che si commettono più spesso e perché il workflow Scan-to-CAD integrato con la stampa 3D sta cambiando il modo in cui le aziende producono e innovano.
Indice
- Cos'è il reverse engineering in 3D e quando serve
- Dal pezzo fisico al modello digitale: il workflow step-by-step
- Precisione e limiti: come ottenere risultati affidabili
- Oltre la copia: personalizzazione e innovazione grazie al reverse engineering
- Reverse engineering 3D: ciò che spesso i manuali non dicono
- Porta il reverse engineering 3D alla prossima fase con Lovabyte
- Domande frequenti sul reverse engineering in 3D
Punti Chiave
| Punto | Dettagli |
|---|---|
| Processo strutturato | Il reverse engineering 3D segue step precisi dalla scansione al modello CAD validato. |
| Accuratezza elevata | Si possono ottenere errori sotto i 0,10 mm con le buone pratiche e hardware adeguato. |
| Non solo copia | Consente di personalizzare, innovare e ottimizzare ogni componente rispetto al modello originale. |
| Importanza della validazione | Validare con strumenti metrologici e simulazioni è vitale per la qualità. |
| Vantaggio competitivo | Integrare reverse engineering e stampa 3D accelera sviluppo e time to market. |
Cos'è il reverse engineering in 3D e quando serve
Il reverse engineering in 3D è il processo che trasforma un oggetto fisico esistente in un modello digitale preciso, pronto per essere modificato, riprodotto o migliorato. Non si parte da un disegno tecnico, ma dall'oggetto stesso. La storia è più lunga di quanto si pensi: le prime applicazioni risalgono agli anni '80, quando le coordinate measurement machines (CMM) permettevano di rilevare punti su superfici complesse per ricostruirle in CAD. Oggi la velocità e la qualità degli scanner 3D hanno reso il processo radicalmente più efficiente.
I principali scenari d'uso per aziende e professionisti sono molti e spesso sottovalutati:
- Replica di ricambi fuori produzione: componenti meccanici obsoleti, spesso senza documentazione tecnica, possono essere scansionati e riprodotti in pochi giorni invece di mesi.
- Ottimizzazione di prototipi esistenti: un pezzo già funzionante diventa il punto di partenza per iterazioni migliorative, senza ricominciare da zero.
- Verifica qualità e controllo dimensionale: confrontare il prodotto stampato con il modello originale per individuare deviazioni sistematiche.
- Personalizzazione su misura: adattare componenti standard a esigenze specifiche del cliente o del contesto produttivo.
I settori che sfruttano di più questa tecnologia sono automotive (ricambi e restauro), medicale (protesi e dispositivi su misura), design industriale e aerospaziale. In ciascuno di questi ambiti, conoscere i vantaggi dei modelli 3D è il primo passo per integrare il reverse engineering nel proprio flusso di lavoro.
Il processo si articola in fasi ben definite. Secondo gli standard industriali, le tappe sono: valutazione del pezzo (materiali, tolleranze), acquisizione dati con scanner 3D (laser, luce strutturata, CMM, CT), pulizia della point cloud e della mesh, ricostruzione CAD (superfici e solidi), validazione delle deviazioni e ottimizzazione per la manifatturabilità e la stampa 3D. Ogni fase ha un impatto diretto sulla qualità del risultato finale.
"Il reverse engineering non è un'alternativa al progetto originale: è il modo per recuperare, comprendere e migliorare ciò che esiste già, quando la documentazione non c'è o non basta."
Dal pezzo fisico al modello digitale: il workflow step-by-step
Dopo aver presentato obiettivi e ambiti d'utilizzo, entriamo nel cuore operativo: ecco come si passa dal pezzo reale al digitale step-by-step.

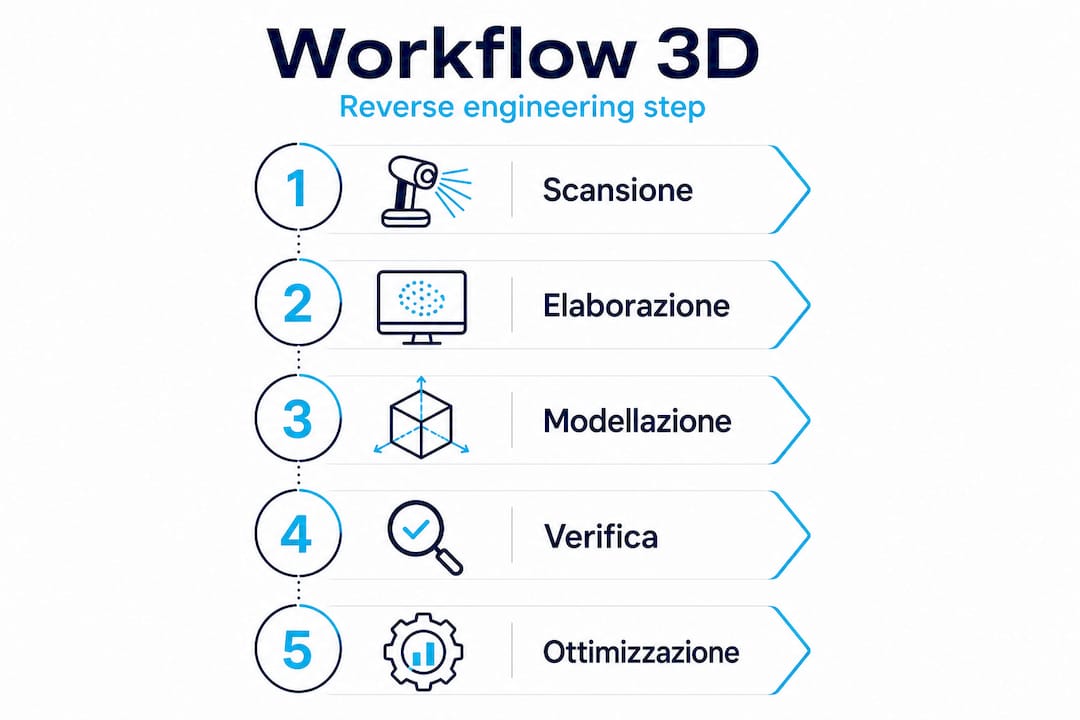

Il processo completo, secondo il workflow industriale validato, si sviluppa in sei fasi sequenziali:
- Valutazione del pezzo: analisi dei materiali, delle tolleranze richieste e della complessità geometrica. Questa fase spesso viene saltata, con risultati disastrosi a valle.
- Acquisizione dati: scansione con la tecnologia più adatta (laser, luce strutturata, CMM o CT scan per geometrie interne).
- Pulizia della point cloud e della mesh: rimozione del rumore, chiusura dei buchi, allineamento delle scansioni multiple.
- Ricostruzione CAD: trasformazione della mesh in superfici NURBS o solidi parametrici, a seconda dell'uso finale.
- Validazione delle deviazioni: confronto tra il modello ricostruito e la scansione originale per verificare la fedeltà geometrica.
- Ottimizzazione per stampa 3D: adattamento del modello alle caratteristiche della tecnologia di stampa scelta.
Ogni passo dipende da quello precedente. Un dato grezzo mal acquisito non può essere recuperato completamente nella fase di pulizia. La sequenza è rigida, anche se gli strumenti moderni permettono iterazioni rapide tra le fasi.
| Tecnologia | Precisione tipica | Ideale per | Limitazioni principali |
|---|---|---|---|
| Scanner laser | 0,05 - 0,20 mm | Parti medie, metalli opachi | Superfici lucide, riflettenti |
| Luce strutturata | 0,02 - 0,10 mm | Geometrie complesse, piccoli pezzi | Ambiente controllato necessario |
| CMM (a contatto) | 0,001 - 0,01 mm | Alta precisione, grandi pezzi | Lento, non adatto a forme libere |
| CT scan | 0,05 - 0,15 mm | Geometrie interne, compositi | Costo elevato, dimensioni limitate |
Gli errori più comuni in questa fase sono sistematici e prevedibili. Ambienti con luce ambientale non controllata compromettono la qualità della scansione a luce strutturata. Oggetti con superfici riflettenti come acciaio lucido o plastica trasparente richiedono trattamenti specifici prima della scansione. Un secondo errore frequente riguarda la gestione degli overlap: scansioni multiple dello stesso pezzo devono sovrapporsi correttamente, altrimenti la mesh presenta discontinuità visibili e metricamente scorrette.
Consultare una guida step-by-step per modelli 3D prima di iniziare ti permette di anticipare questi problemi invece di risolverli a posteriori.
Consiglio Pro: calibra lo scanner prima di ogni sessione e non solo all'inizio della giornata. La temperatura dell'ambiente influisce sulla calibrazione degli strumenti ottici. Anche 5 gradi di differenza possono introdurre deviazioni sistematiche che si accumulano sulle scansioni multiple. Usare la checklist per stampe 3D perfette come riferimento operativo aiuta a standardizzare il processo e ridurre gli errori ripetibili.
Precisione e limiti: come ottenere risultati affidabili
Avendo visto ogni step del workflow, è il momento di affrontare la domanda più delicata: quanto è davvero affidabile il modello finale? Vediamo dati e accorgimenti pratici.
I dati disponibili sono più precisi di quanto molti si aspettino. Ricerche recenti mostrano che in ambienti controllati si possono raggiungere deviazioni sotto 0,10 mm, con casi documentati come la ricostruzione di eliche dove l'errore medio scende allo 0,087% su parti in Inconel-718 prodotte con manifattura additiva, validate tramite simulazione FEM comparativa tra modello CAD e file STL. Questi numeri non sono la norma assoluta, ma indicano il livello raggiungibile con processi correttamente impostati.
Il problema reale non è raggiungere la precisione massima: è capire quando quella precisione è necessaria e quando è superflua. Un componente estetico con tolleranze di mezzo millimetro non richiede lo stesso livello di controllo di un ingranaggio o di un componente strutturale.
| Fonte di errore | Impatto tipico | Soluzione consigliata |
|---|---|---|
| Superfici riflettenti | Alto: dati mancanti o rumorosi | Spray opacizzante, marker di riferimento |
| Calibrazione scanner | Medio: deriva sistematica | Calibrazione frequente, target certificati |
| Variazione termica | Medio: distorsione geometrica | Ambiente a temperatura controllata |
| Overlap insufficiente | Alto: discontinuità nella mesh | Sovrapposizione minima del 30% tra scansioni |
| Distorsioni AM | Variabile: dipende dal materiale | Simulazione FEM per compensazione preventiva |
Le superfici problematiche sono il tallone d'Achille di molti progetti. Le superfici riflettenti o molto scure richiedono spray opacizzanti temporanei o l'applicazione di marker fisici che lo scanner possa riconoscere come punti di riferimento. La pulizia dell'oggetto prima della scansione non è un dettaglio: impronte digitali, grasso o residui di lavorazione alterano la lettura superficiale in modo misurabile.
Un aspetto spesso trascurato riguarda le distorsioni introdotte dalla manifattura additiva stessa. Un pezzo stampato in 3D non è mai identico al modello digitale originale: il ritiro termico, la struttura degli strati e la geometria di supporto introducono variazioni che devono essere compensate prima di usare il pezzo come riferimento per il reverse engineering.
Consiglio Pro: non fermarti alla validazione visiva della mesh. Usa strumenti di metrologia per confrontare il modello ricostruito con la scansione originale punto per punto. Software come GOM Inspect o funzionalità integrate in Geomagic permettono di generare mappe cromatiche delle deviazioni, che rendono immediatamente visibili le zone critiche. Abbinare questa analisi alle best practice prototipazione 3D trasforma il controllo qualità da attività reattiva a processo preventivo.
La qualità della finitura nella stampa 3D influisce anche sui risultati del reverse engineering: superfici con rugosità elevata o layer lines evidenti producono scansioni con più rumore, che richiedono più lavoro di pulizia.
Oltre la copia: personalizzazione e innovazione grazie al reverse engineering
Dalla qualità del dato passiamo a ciò che distingue davvero il reverse engineering 3D: non solo copiatura, ma possibilità creative e vantaggi competitivi reali.
Il reverse engineering viene spesso associato alla semplice riproduzione di un pezzo esistente. È una visione riduttiva che ignora il suo potenziale più interessante. Il valore reale sta nella capacità di catturare l'intent funzionale di un componente, non solo la sua forma. Come evidenziano i professionisti del settore, non si copia la forma ma l'intenzione funzionale: il CAD parametrico supera l'STL per qualsiasi modifica successiva, e la validazione GD&T (Geometric Dimensioning and Tolerancing) rimane essenziale per garantire che le modifiche rispettino i requisiti funzionali originali.
Ecco i principali vantaggi competitivi del reverse engineering come leva di innovazione:
- Modelli parametrici modificabili: a differenza di un file STL che è una mesh rigida, un modello CAD parametrico consente di modificare quote, forme e relazioni geometriche in pochi minuti.
- Iterazioni rapide di prototipazione: il workflow Scan-to-CAD ibrido riduce il tempo di ricostruzione da ore a minuti per parti complesse come telai di biciclette o componenti aerodinamici, con integrazione diretta nella stampa 3D per produzione low-volume.
- Personalizzazione su misura del cliente: prendere un componente standard come base e adattarlo a esigenze specifiche è molto più veloce che progettare da zero.
- Documentazione tecnica retroattiva: molte aziende con decenni di storia hanno componenti critici privi di disegni tecnici originali. Il reverse engineering crea quella documentazione.
"Il reverse engineering 3D non è la fine di un processo: è l'inizio di uno nuovo. Ogni pezzo scansionato diventa un punto di partenza per qualcosa di migliore."
Il futuro del settore punta all'intelligenza artificiale e all'automazione della ricostruzione geometrica. Algoritmi di machine learning già oggi riconoscono feature geometriche standard come fori, smussi e nervature automaticamente durante la conversione mesh-to-CAD. Tuttavia, il giudizio umano rimane insostituibile per le decisioni progettuali critiche: capire perché un componente è stato progettato in un certo modo richiede esperienza che gli algoritmi attuali non possiedono.
Le opportunità di design con 3D si moltiplicano quando si combina il reverse engineering con geometrie ottimizzate topologicamente: si parte dal pezzo esistente, si ricostruisce il CAD, si applica l'ottimizzazione e si stampa una versione più leggera e resistente. Questo è il ciclo che distingue chi usa la stampa 3D come strumento di copiatura da chi la usa come motore di innovazione. Le strategie per maker 3D offrono ulteriori spunti per chi vuole integrare queste tecniche nel proprio workflow quotidiano.
Reverse engineering 3D: ciò che spesso i manuali non dicono
C'è una verità scomoda che emerge dopo anni di lavoro con aziende e professionisti che si avvicinano al reverse engineering 3D: la maggior parte dei fallimenti non dipende dallo scanner. Dipende dalla preparazione del processo.
Le aziende tendono a investire molto nella tecnologia di acquisizione, acquistando scanner sempre più costosi e precisi, e pochissimo nella fase di preparazione: formazione del personale, definizione dei parametri di tolleranza accettabili, creazione di protocolli di validazione. Il risultato è paradossale: scanner da decine di migliaia di euro che producono modelli inutilizzabili perché nessuno ha definito cosa significa "abbastanza buono" per quel specifico pezzo.
Un secondo equivoco riguarda la precisione. Esiste una tendenza a richiedere la massima accuratezza possibile per qualsiasi applicazione, anche quando è completamente inutile. Un modello per uso visivo o per stampa di un prototipo funzionale non richiede le stesse tolleranze di un componente destinato all'assemblaggio meccanico di precisione. Spendere tempo e risorse per raggiungere deviazioni sotto i 20 micron su un pezzo estetico è un errore di valutazione, non un valore aggiunto.
Il vero vantaggio competitivo non sta solo nella tecnologia: sta nell'integrazione tra competenza tecnica e creatività progettuale. Chi sa leggere un punto cloud e capire immediatamente quali zone hanno più rumore, quale feature è critica e quale può essere approssimata, produce risultati migliori di chi si affida ciecamente al software automatico.
Conoscere gli errori comuni nella stampa 3D e applicarli anche alla fase di reverse engineering crea un circolo virtuoso: meno errori nella stampa, meno distorsioni da compensare nella scansione, modelli più fedeli e processi più veloci.
Porta il reverse engineering 3D alla prossima fase con Lovabyte
Ora che conosci i reali vantaggi e strumenti del reverse engineering 3D, scopri come passare dall'idea alla realizzazione concreta.
Il gap tra sapere come funziona il reverse engineering e applicarlo efficacemente in azienda è reale. Lovabyte, hub professionale per la stampa 3D con sede a Melegnano, offre percorsi strutturati per colmarlo rapidamente. Se vuoi portare questa competenza internamente, i corsi stampa 3D sono progettati per professionisti e team aziendali con obiettivi concreti di produzione.
Se invece hai già un progetto in corso e hai bisogno di supporto tecnico specializzato, i servizi stampa 3D di Lovabyte coprono l'intero ciclo: dalla consulenza sulla tecnologia più adatta alla produzione del prototipo finale. Per chi cerca modelli già pronti o vuole commissiona design 3D unici, il marketplace di Lovabyte mette in connessione professionisti del design con aziende che hanno bisogno di soluzioni custom e immediate.
Domande frequenti sul reverse engineering in 3D
Quanto è precisa la digitalizzazione con reverse engineering 3D?
In ambienti controllati si raggiungono deviazioni sotto 0,10 mm; casi particolari con geometrie complesse o materiali critici richiedono strumenti aggiuntivi e protocolli di validazione dedicati.
Quali materiali e superfici sono più complicati da rilevare?
Le superfici riflettenti o scure come acciaio lucido, plastica trasparente o superfici nere assorbenti richiedono spray opacizzanti temporanei o marker fisici per garantire una scansione accurata e completa.
Il reverse engineering serve solo per copiare pezzi esistenti?
No: il suo valore principale è la possibilità di catturare l'intenzione funzionale del componente e usarla come base per modifiche parametriche, ottimizzazioni e personalizzazioni che il disegno originale, se esiste, non prevede.
Quali vantaggi porta il reverse engineering per la prototipazione rapida?
Il workflow Scan-to-CAD integrato con la stampa 3D accelera drasticamente le iterazioni di progetto e abilita la produzione low-volume partendo direttamente da un pezzo fisico esistente, senza bisogno di disegni tecnici originali.
Come garantire la qualità finale del modello ricostruito?
Validare il modello con strumenti di metrologia e confronto punto per punto delle deviazioni rispetto alla scansione originale è il metodo più affidabile, abbinato a simulazioni specifiche per il tipo di pezzo e all'uso previsto.
