Cos'è il rapid tooling e perché cambia il processo produttivo
Il rapid tooling è la produzione di stampi, matrici e inserti destinati alla fabbricazione vera e propria, realizzati in giorni invece che in settimane. Non si tratta di un prototipo da guardare: si tratta di uno strumento che entra direttamente in linea di produzione, capace di iniettare, termoformare o colare materiali finali con parametri reali.
Il vantaggio concreto è misurabile: i tempi di consegna sono molto più rapidi rispetto agli stampi in acciaio convenzionali, con una significativa riduzione dei costi iniziali. Per un ufficio tecnico che deve validare un gate di iniezione o verificare il ritiro di un polimero prima di impegnarsi su uno stampo definitivo, questo margine temporale è la differenza tra un lancio puntuale e un ritardo di trimestre.
Il rapid tooling copre produzioni di volumi medio-bassi, colmando il vuoto tra la prototipazione rapida e la produzione di serie. Serve per vendite pilota, certificazioni, test di mercato e lotti ponte. Non sostituisce gli stampi in acciaio temprato per grandi volumi: li precede, raccogliendo dati di processo che rendono l'investimento successivo molto più sicuro.
I principi fondamentali del processo:
- Velocità di realizzazione: dall'approvazione del CAD allo stampo fisico in 2–10 giorni lavorativi
- Validazione di processo: test reali di iniezione, raffreddamento, ritiro e tempo di ciclo con materiali finali
- Costi iniziali contenuti: investimento iniziale ridotto del 30–70% rispetto agli utensili convenzionali in acciaio temprato
- Flessibilità di iterazione: modifiche al design applicabili tra un ciclo e l'altro senza costi proibitivi
- Riduzione del rischio: errori di progettazione scoperti su uno stampo rapido costano una frazione di quelli scoperti su uno stampo definitivo
- Lotti ponte: produzione stabile di piccole serie mentre lo stampo definitivo è ancora in lavorazione

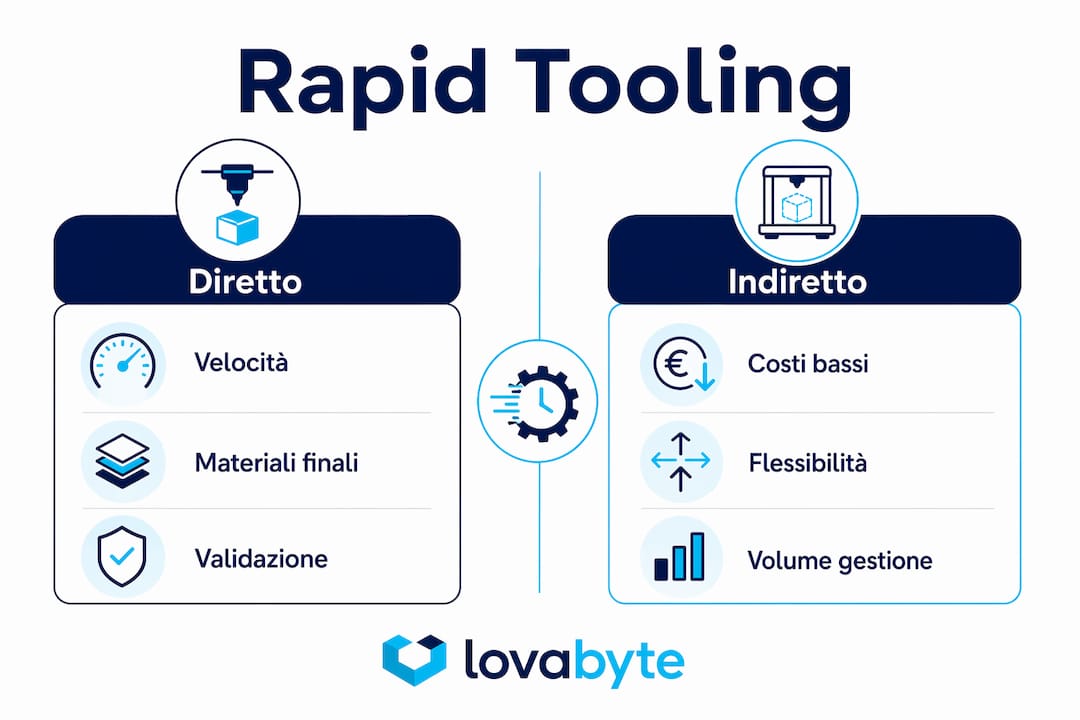

Rapid tooling diretto e indiretto: quale scegliere?
La distinzione tra approccio diretto e indiretto non è solo tecnica: determina tempi, costi e volume massimo gestibile. Conoscerla bene evita scelte sbagliate a monte.
Rapid tooling diretto
Il rapid tooling diretto produce lo stampo direttamente dal modello digitale, senza passare per un master fisico intermedio. Le tecnologie principali sono la lavorazione CNC su alluminio o acciai pre-temprati e la stampa 3D con materiali tecnici ad alta temperatura. Gli inserti in produzione additiva escono in 24–72 ore; gli stampi in alluminio lavorati a CNC richiedono 2–10 giorni.
Questo percorso è adatto a lotti da 50 a 5.000 unità con validazione completa del processo. La geometria può essere complessa, inclusi canali di raffreddamento conformi che riducono i tempi di raffreddamento del 20–50%. Il limite è la durata: uno stampo in alluminio regge migliaia di cicli, ma non decine di migliaia.
- Tecnologie: CNC su alluminio, stampa 3D con resine o metalli tecnici, elettroformatura
- Tempi: 24 ore per inserti additivi, 2–10 giorni per stampi in alluminio CNC
- Volumi: 50–5.000 unità con materiali finali
- Punti di forza: validazione completa di iniezione e raffreddamento, geometrie complesse, dati di processo affidabili
- Limite principale: durata inferiore agli stampi in acciaio convenzionale
Rapid tooling indiretto
Il rapid tooling indiretto parte da un modello master, fisico o stampato in 3D, per ricavarne uno stampo in silicone o tramite fusione. Il silicone replica dettagli superficiali con fedeltà alta e permette di colare resine poliuretaniche, cere o materiali a bassa temperatura di fusione, consentendo la produzione di numerose repliche in tempi molto contenuti.
Questo percorso è ideale per lotti da 10 a 300 pezzi, per validazioni estetiche e funzionali preliminari, o quando la geometria richiede sottosquadri difficili da lavorare per via sottrattiva.
- Tecnologie: stampaggio in silicone, fusione sotto vuoto, colata di resine
- Tempi: 1–4 giorni per la replica da master
- Volumi: 10–300 pezzi tipici
- Punti di forza: dettaglio superficiale elevato, costi bassissimi per piccole serie, flessibilità geometrica
- Limite principale: materiali limitati, non adatto a test con polimeri tecnici ad alta temperatura
Un consiglio: scegli il percorso diretto quando devi validare parametri di processo con il materiale finale di produzione; usa quello indiretto quando ti servono campioni estetici o funzionali in tempi brevissimi e volumi ridotti.
Quali materiali si usano nel rapid tooling?
La scelta del materiale per lo stampo determina durata, qualità superficiale e compatibilità con il processo. Non esiste un materiale universale: ogni combinazione stampo-processo ha le sue logiche.
Materiali metallici
L'alluminio è il materiale più usato nel rapid tooling diretto. Si lavora velocemente a CNC, ha buona conduttività termica (utile per il raffreddamento) e regge migliaia di cicli di iniezione con polimeri standard. Gli acciai pre-temprati come il P20 offrono durata superiore e superfici più dure, avvicinandosi alle prestazioni degli stampi convenzionali pur mantenendo tempi di lavorazione più brevi. I metalli prodotti per via additiva, come acciai inossidabili o leghe di nichel sinterizzate, permettono geometrie interne complesse impossibili per via sottrattiva.
Materiali polimerici e compositi
Le resine ad alta temperatura usate nella stampa 3D (fotopolimeri o materiali FDM tecnici come PEEK e Ultem) reggono temperature di processo fino a 200–250 °C e sono adatte per inserti di breve durata o geometrie complesse. Il silicone è il materiale di elezione per lo stampaggio indiretto: flessibile, con ottima fedeltà di replica e resistenza chimica, ma limitato a temperature di colata basse.
| Materiale | Processo tipico | Durata stimata | Temperatura max | Note |
|---|---|---|---|---|
| Alluminio | CNC diretto | Migliaia di cicli | ~300 °C | Ottima conduttività termica |
| Acciaio pre-temprato (P20) | CNC diretto | Decine di migliaia di cicli | ~400 °C | Più vicino agli stampi definitivi |
| Metallo additivo (acciaio inox) | Stampa 3D metallica | Centinaia di cicli | ~350 °C | Geometrie interne complesse |
| Resina ad alta temperatura | Stampa 3D (FDM/SLA) | Decine di cicli | ~200–250 °C | Inserti e geometrie complesse |
| Silicone | Stampaggio indiretto | Decine–centinaia di repliche | ~200 °C | Fedeltà superficiale elevata |
I materiali più comuni nel rapid tooling includono alluminio, acciai pre-temprati, metalli additivi, resine ad alta temperatura e silicone, con durate che vanno da centinaia a qualche migliaio di cicli a seconda del materiale e del processo.
Vantaggi e svantaggi del rapid tooling: un quadro onesto
Il rapid tooling non è la soluzione adatta a tutte le situazioni. È importante conoscerne sia i limiti sia i benefici reali.
Vantaggi principali
- Tempi di consegna drasticamente ridotti: tempi di consegna più brevi rispetto agli stampi tradizionali, con un impatto diretto sul time-to-market
- Costi iniziali contenuti: l'investimento iniziale scende del 30–70% rispetto agli utensili convenzionali in acciaio temprato, rendendo accessibile la validazione anche per PMI
- Validazione con materiali finali: a differenza della prototipazione rapida, il rapid tooling permette di convalidare iniezione, raffreddamento, ritiro e tempo di ciclo con i materiali reali di produzione
- Flessibilità di iterazione: modifiche tra un ciclo e l'altro costano una frazione di quelle su stampi definitivi, permettendo di correggere errori di progettazione prima che diventino costosi
- Riduzione degli sprechi: processi meno dispendiosi di materiale rispetto alla lavorazione tradizionale di acciaio massiccio
- Lotti ponte stabili: produzione di serie limitate mentre lo stampo definitivo è in costruzione, senza fermare le vendite
Svantaggi e limiti
- Durata limitata degli utensili: uno stampo rapido regge tipicamente da centinaia a qualche migliaio di cicli; oltre quella soglia conviene passare all'acciaio convenzionale
- Non adatto alla produzione di massa: per grandi volumi, il costo per unità degli stampi rapidi supera quello degli stampi tradizionali
- Richiede progettazione DfM rigorosa: senza un'analisi attenta di sformo, spessori di parete e posizione dei canali, lo stampo rapido produce difetti difficili da correggere
- Investimento in competenze: operatori qualificati e software CAD/CAM adeguati sono indispensabili; la tecnologia non si improvvisa
- Variabilità qualitativa: la qualità superficiale e dimensionale può variare tra lotti se il processo non è monitorato con attenzione
- Selezione dei materiali vincolata: non tutti i polimeri tecnici ad alta temperatura sono compatibili con stampi in alluminio o resina
Rapid tooling, prototipazione rapida, soft e hard tooling: le differenze che contano
Questi termini circolano spesso insieme, ma indicano processi con scopi e output molto diversi. Confonderli porta a scelte di processo sbagliate.
Rapid tooling vs. prototipazione rapida
La differenza fondamentale è nell'output: la prototipazione rapida produce parti o modelli da testare, il rapid tooling produce gli stampi che serviranno alla produzione vera e propria. Un pezzo stampato in 3D per verificare l'ergonomia è prototipazione rapida. Lo stampo in alluminio CNC che inietta quel pezzo in polipropilene è rapid tooling.
La prototipazione rapida è più veloce (spesso consegna entro lo stesso giorno o tre giorni) ma non fornisce dati di processo reali. Il rapid tooling richiede 2–10 giorni ma restituisce informazioni su iniezione, raffreddamento e ritiro che la prototipazione rapida non può dare.
Soft tooling vs. hard tooling
Il soft tooling usa materiali più morbidi come alluminio, silicone o resine: costi e tempi bassi, durata limitata. È il cuore del rapid tooling. L'hard tooling usa acciai temprati lavorati con tolleranze strette: costi e tempi alti, durata praticamente illimitata per produzioni di massa.
- Soft tooling: 2–10 giorni, centinaia o migliaia di cicli, ideale per validazione e lotti ponte
- Hard tooling: 4–8 settimane, decine di migliaia di cicli, ideale per produzione di massa stabile
- Quando scegliere il soft tooling: lancio di prodotto, certificazioni, test di mercato, iterazioni di design
- Quando passare all'hard tooling: design congelato, volumi stabili e prevedibili, costo per unità prioritario
Il rapid tooling non è in competizione con l'hard tooling: lo precede. Serve a raccogliere i dati che rendono l'investimento nell'hard tooling più sicuro e meglio calibrato.
Come si applica il rapid tooling nel manifatturiero italiano
Il manifatturiero italiano, con la sua struttura di PMI specializzate in meccanica, automotive, medicale ed elettronica di consumo, è un terreno naturale per il rapid tooling. La necessità di rispondere velocemente a commesse personalizzate e di validare varianti di prodotto senza immobilizzare capitali su stampi definitivi è esattamente il problema che questa tecnologia risolve.
Settori e casi d'uso prevalenti
Nell'automotive, i fornitori di primo e secondo livello usano stampi rapidi per validare componenti di interni e guarnizioni prima del via libera alla produzione. Nel medicale, dove le certificazioni richiedono campioni con materiali finali, il rapid tooling permette di produrre i lotti necessari per i test normativi senza attendere lo stampo definitivo. Nell'elettronica, gli involucri e i connettori vengono validati su stampi in alluminio prima di congelare il design.
Il processo passo per passo
- Progettazione CAD e analisi DfM: il file 3D viene analizzato per sformo, spessori, posizione dei punti di iniezione e canali di raffreddamento. Errori trovati qui costano ore; trovati dopo costano settimane.
- Selezione del percorso: diretto (CNC o stampa 3D metallica) o indiretto (silicone, fusione), in base a volume, materiale e geometria.
- Produzione dello stampo: lavorazione CNC o stampa 3D dell'utensile, con finitura superficiale e trattamenti se necessari.
- Prove di stampaggio: prime iniezioni o colate per verificare riempimento, linee di giunzione, ritiro e qualità superficiale.
- Controllo qualità: misurazione dimensionale con strumenti CMM o scanner 3D, verifica delle tolleranze critiche.
- Produzione del lotto ponte: una volta validato il processo, si producono le unità necessarie per vendite pilota o certificazioni.
- Transizione all'hard tooling: i dati raccolti (tempo di ciclo, parametri di iniezione, ritiro) alimentano direttamente la progettazione dello stampo definitivo.
Tecnologie prevalenti in Italia
La lavorazione CNC su centri a 3 e 5 assi rimane la tecnologia dominante per stampi in alluminio e acciai pre-temprati. La stampa 3D con tecnologie FDM, SLA e DMLS (sinterizzazione laser di metalli) cresce rapidamente per inserti complessi e geometrie con canali conformi. Per chi vuole approfondire il workflow della stampa 3D applicato alla prototipazione e produzione, esistono percorsi formativi specifici che coprono sia la parte software che quella di processo.
Costi, tempistiche e manutenzione
Un percorso diretto in alluminio CNC costa tipicamente una frazione di uno stampo in acciaio temprato equivalente, con tempi di consegna di 2–10 giorni. La manutenzione degli stampi rapidi richiede ispezioni periodiche delle superfici di chiusura e dei canali di raffreddamento, pulizia dopo ogni lotto e verifica dimensionale delle cavità. Quando le superfici mostrano segni di usura o le tolleranze escono dai limiti, conviene valutare la transizione all'hard tooling piuttosto che riparare ripetutamente.
Il time-to-market si riduce di 4–8 settimane rispetto al percorso tradizionale, con un ritorno sull'investimento che si raggiunge spesso entro le prime 500–1.500 parti prodotte. Per un'analisi sistematica dei problemi di processo che emergono durante le prove di stampaggio, applicare un metodo strutturato di analisi delle cause radice riduce i cicli di correzione e accelera la validazione.
Un consiglio: prima di avviare la produzione del lotto ponte, esegui almeno 20–30 cicli di prova e misura il ritiro su almeno 5 campioni prelevati in posizioni diverse della cavità. I dati raccolti in questa fase alimentano direttamente la progettazione dello stampo definitivo e valgono molto più del tempo che richiedono.
Per chi vuole integrare la stampa 3D nel proprio processo di prototipazione industriale, le best practice di settore coprono sia la selezione dei materiali che la gestione delle tolleranze in produzione.
Lovabyte: formazione e strumenti per il rapid tooling professionale
Lovabyte, con il suo hub di stampa 3D professionale a Melegnano, supporta aziende e tecnici che vogliono integrare la produzione additiva nei propri processi di rapid tooling. Dai corsi pratici sulle tecnologie Bambu Lab ai servizi di stampa su richiesta per prototipi e inserti, l'ecosistema Lovabyte copre l'intero percorso dalla progettazione alla produzione.
Per chi vuole costruire competenze concrete su stampa 3D e prototipazione rapida, i corsi e workshop Lovabyte offrono formazione tecnica applicata, con laboratorio fisico e istruttori specializzati. Per chi ha bisogno di assistenza sulle stampanti o di configurazioni ottimizzate per applicazioni tecniche, il servizio di assistenza tecnica Lovabyte è disponibile per supporto diretto.
Punti chiave
Il rapid tooling riduce i tempi di produzione degli stampi, con tempi di consegna tipici tra 2 e 10 giorni rispetto alle 4–8 settimane degli stampi convenzionali; consente la validazione con materiali finali su lotti da 50 a 5.000 unità prima di investire nell'hard tooling definitivo.
| Punto | Dettagli |
|---|---|
| Tempi di consegna | Stampi rapidi pronti in tempi molto più brevi rispetto agli stampi in acciaio convenzionale |
| Volumi ottimali | Adatto a lotti di volumi medio-bassi; per volumi maggiori conviene l'hard tooling definitivo |
| Riduzione costi iniziali | L'investimento iniziale è significativamente inferiore rispetto agli utensili convenzionali in acciaio temprato |
| Validazione di processo | Permette di testare iniezione, raffreddamento e ritiro con materiali finali prima dello stampo definitivo |
| Transizione all'hard tooling | I dati raccolti durante il rapid tooling alimentano direttamente la progettazione dello stampo definitivo |
