In breve:
- L'anisotropia è una proprietà dei materiali che varia con la direzione di misurazione, influenzando resistenza e conducibilità. Nella stampa 3D, questa variabilità deve essere gestita orientando correttamente i layer e scegliendo materiali adeguati. L'uso consapevole dell'anisotropia permette di migliorare le prestazioni e sfruttarla come risorsa progettuale.
L'anisotropia è la proprietà di un materiale che mostra valori diversi di resistenza, durezza o conducibilità a seconda della direzione in cui viene misurata. Nella stampa 3D, questa caratteristica non è un difetto da ignorare: è una variabile progettuale che determina se un pezzo regge o cede sotto carico. La spiegazione delle anisotropie 3D riguarda chiunque lavori con la manifattura additiva, dai ricercatori che validano nuovi materiali ai professionisti che producono prototipi funzionali. Capire come funzionano le anisotropie significa prendere decisioni più consapevoli su orientamento di stampa, scelta del filamento e design strutturale.
Come funziona l'anisotropia 3D nei materiali?
L'anisotropia definisce la dipendenza delle proprietà fisiche e meccaniche di un materiale dalla direzione in cui vengono misurate. Resistenza alla trazione, durezza e duttilità cambiano tutte in funzione dell'orientamento. Questo effetto è intrinseco nei materiali stratificati, come quelli prodotti dalla manifattura additiva.
Un esempio classico è il legno: lungo la venatura regge carichi molto più elevati rispetto alla direzione perpendicolare. Nei compositi rinforzati con fibre, il principio è identico. Le fibre orientate lungo un asse concentrano la resistenza in quella direzione, lasciando gli altri assi più vulnerabili.
L'anisotropia interessa anche le proprietà termiche. Nei compositi ceramici, la conducibilità termica varia tra il 13% e il 16% in base alla direzione relativa alle fibre. Questa variazione non è trascurabile: nelle simulazioni termomeccaniche di componenti ad alte prestazioni, ignorarla porta a previsioni errate sul comportamento reale del pezzo.
Il contrario dell'anisotropia è l'isotropia: un materiale isotropo presenta le stesse proprietà in tutte le direzioni. L'acciaio laminato a caldo si avvicina all'isotropia, ma anche in questo caso l'orientamento del processo produttivo introduce piccole differenze. Le principali proprietà influenzate dall'anisotropia nei materiali per stampa 3D sono:
- Resistenza alla trazione: varia significativamente tra asse Z e assi XY nei pezzi FDM.
- Durezza superficiale: dipende dall'orientamento dei layer rispetto alla superficie testata.
- Duttilità: i layer depositati creano piani di debolezza preferenziali.
- Conducibilità termica: nei compositi, cambia con la temperatura e con l'orientamento delle fibre.
- Resistenza a fatica: ridotta dalla rugosità superficiale quando le sollecitazioni sono perpendicolari ai layer.
Quali sono le implicazioni dell'anisotropia nella stampa 3D?
Nella stampa FDM, i pezzi sono strutturalmente più deboli lungo l'asse Z rispetto agli assi XY. Il motivo è semplice: i layer si incollano tra loro per fusione parziale, ma l'adesione interstrato è sempre inferiore alla coesione interna di ogni singolo layer. Il coefficiente di anisotropia per PLA standard è pari a 0,33, dove il valore 1 indica isotropia perfetta. Un coefficiente di 0,33 significa che la resistenza lungo Z è circa un terzo di quella lungo XY.
Nella stampa SLA, la situazione è diversa ma non opposta. La fotopolimerizzazione crea layer con una coesione chimica più uniforme, ma le interfacce tra strati restano zone di potenziale debolezza, soprattutto sotto carichi dinamici.
Per gestire l'anisotropia in modo efficace, segui questi passaggi:
- Analizza le sollecitazioni principali del pezzo. Prima di stampare, identifica le direzioni in cui il componente subirà i carichi maggiori. Questo determina l'orientamento ottimale di stampa.
- Orienta il pezzo in modo che i layer siano paralleli alle sollecitazioni principali. Se il carico è orizzontale, i layer devono essere verticali rispetto a quella direzione.
- Scegli materiali con coefficiente di anisotropia più alto. Il Prusament PLA High Speed raggiunge un coefficiente r pari a 0,60, quasi il doppio rispetto al PLA standard. Questo si traduce in una resistenza lungo Z significativamente maggiore.
- Aumenta la percentuale di riempimento e modifica il pattern. Riempimenti a griglia o giroscopio distribuiscono meglio le tensioni rispetto al riempimento lineare.
- Considera il post-processing. Trattamenti termici controllati possono migliorare l'adesione interstrato e ridurre l'anisotropia residua.
Un consiglio: prima di stampare un pezzo funzionale, stampa un provino nella stessa orientazione e testalo meccanicamente. I dati di targa del filamento si riferiscono spesso a provini stampati in condizioni ottimali, non al tuo specifico setup.
La guida ai materiali per stampa 3D di Lovabyte approfondisce le differenze di resistenza tra materiali e come il coefficiente di anisotropia cambia con i parametri di stampa.

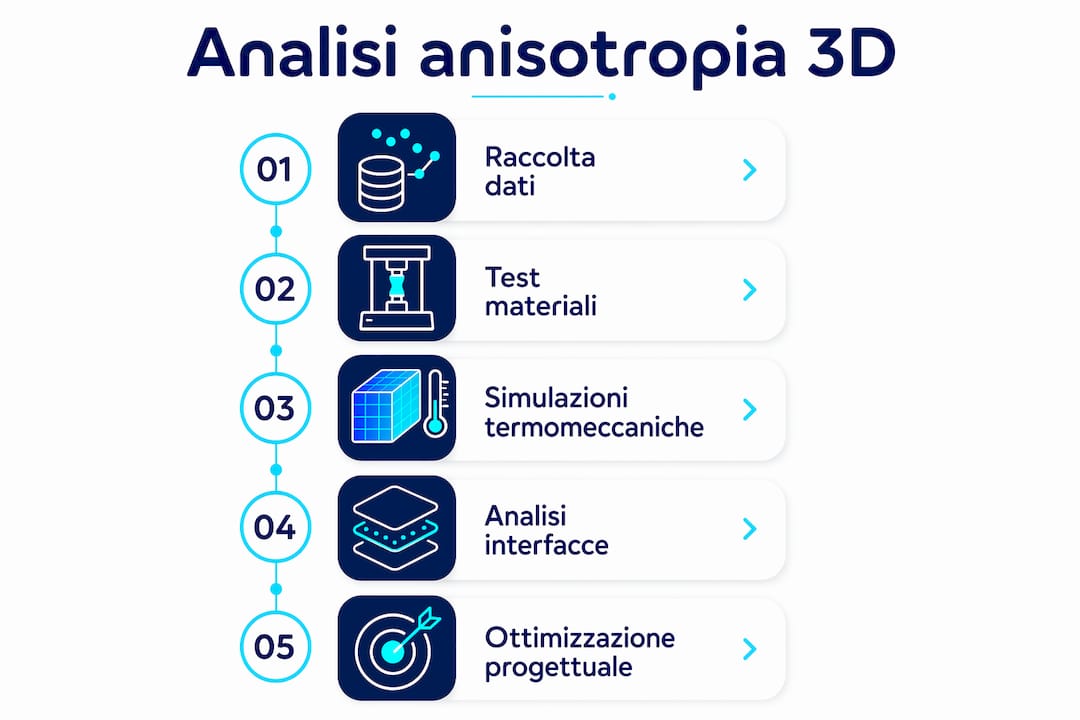

Come si analizzano le anisotropie 3D in ambito scientifico?
L'analisi delle anisotropie nei pezzi stampati richiede metodi che vadano oltre i test standard di laboratorio. I provini normalizzati, stampati separatamente e in condizioni ideali, non riflettono l'anisotropia reale del componente finito. La norma UNI/PdR 190 del 2026 stabilisce che i test devono essere condotti su campioni estratti direttamente dal pezzo stampato, rispettando orientamento dei layer e condizioni reali di produzione.
Questo approccio cambia radicalmente la validazione dei materiali. Un campione estratto dal pezzo include le variabili reali: tempi di raffreddamento, variazioni di temperatura durante la stampa, e la qualità effettiva delle interfacce tra layer.
| Metodo di analisi | Applicazione | Vantaggio principale |
|---|---|---|
| Test su provini standard | Caratterizzazione del materiale grezzo | Veloce e riproducibile |
| Test su campioni dal pezzo | Validazione del componente reale | Riflette l'anisotropia effettiva |
| Simulazione termomeccanica | Previsione del comportamento sotto carico | Riduce i cicli di prototipazione |
| Laser flash analysis | Misura della conducibilità termica direzionale | Alta precisione su compositi |
| Analisi della rugosità superficiale | Valutazione dei concentratori di tensione | Previene cedimenti a fatica |
Le simulazioni termomeccaniche con modelli anisotropi sono lo strumento più potente per prevedere il comportamento di componenti complessi. Richiedono però dati di input accurati: i valori di conducibilità termica direzionale, misurabili con la laser flash analysis, variano nei compositi ceramici dal 16% al 13% con l'aumento della temperatura. Inserire valori medi isotropi in una simulazione di un composito anisotropo produce risultati inaffidabili.
Le interfacce tra layer rappresentano il punto critico in qualsiasi analisi. Sono zone di discontinuità meccanica dove si concentrano le tensioni, soprattutto sotto carichi ciclici. Modellare queste interfacce come elementi separati con proprietà ridotte rispetto al bulk del materiale avvicina la simulazione al comportamento reale.
Come sfruttare l'anisotropia come risorsa progettuale?
L'anisotropia controllata non è un limite: è uno strumento. Nei magneti Alnico, l'anisotropia direzionale aumenta la coercività del 60–75% rispetto alla variante isotropa. Questo esempio dimostra che orientare deliberatamente le proprietà di un materiale produce prestazioni superiori rispetto a un materiale uniforme.
Nella stampa 3D, la stessa logica si applica alle strutture reticolari. Una struttura reticolare progettata con celle orientate lungo le direzioni di carico principale sfrutta l'anisotropia per massimizzare la rigidità dove serve, riducendo il peso dove il carico è minore. La progettazione di strutture reticolari richiede però che la scala della cella elementare sia coerente con quella del componente finale, altrimenti la risposta meccanica risulta disomogenea.
Ecco come integrare l'anisotropia come variabile progettuale positiva:
- Allinea la deposizione dei layer con le sollecitazioni principali. L'orientamento del componente nella camera di stampa è la prima decisione progettuale, non un dettaglio operativo.
- Usa strutture reticolari con celle anisotrope. Celle elongate lungo l'asse di carico principale aumentano la rigidità direzionale senza aggiungere massa.
- Gestisci la rugosità superficiale. La rugosità agisce da concentratore di tensioni e riduce la resistenza a fatica, soprattutto quando le sollecitazioni sono perpendicolari ai layer. La finitura superficiale non è estetica: è meccanica.
- Seleziona materiali con coefficiente di anisotropia adeguato all'applicazione. Per pezzi funzionali sotto carico dinamico, scegli filamenti con r superiore a 0,50.
- Valida sempre con test sul pezzo reale. I dati del produttore sono un punto di partenza, non una garanzia.
Un consiglio: se stai progettando un componente che deve reggere carichi in più direzioni, considera di stampare versioni con orientamenti diversi e testarle. Il confronto diretto rivela l'anisotropia reale del tuo setup meglio di qualsiasi tabella tecnica.
Per evitare gli errori più comuni legati all'anisotropia nella stampa 3D, la guida pratica di Lovabyte offre indicazioni concrete su orientamento, materiali e parametri di stampa.
Punti chiave
L'anisotropia 3D è una variabile progettuale misurabile che, se gestita con metodo, migliora le prestazioni meccaniche e termiche dei pezzi stampati invece di limitarle.
| Punto | Dettagli |
|---|---|
| Definizione operativa | L'anisotropia misura quanto le proprietà cambiano con la direzione: il coefficiente r quantifica questa differenza. |
| Debolezza lungo Z nell'FDM | Il PLA standard ha r = 0,33: la resistenza lungo Z è circa un terzo di quella lungo XY. |
| Materiali migliorati | Filamenti come Prusament PLA High Speed raggiungono r = 0,60, riducendo il divario tra assi. |
| Test sul pezzo reale | La norma UNI/PdR 190 richiede campioni estratti dal componente finito, non provini separati. |
| Anisotropia come risorsa | L'orientamento controllato delle proprietà produce prestazioni superiori rispetto all'isotropia in molte applicazioni. |
L'anisotropia che ho imparato a rispettare
Ho visto molti progetti fallire non per un errore di calcolo, ma per un'assunzione sbagliata: che il pezzo stampato si comportasse come il materiale descritto nella scheda tecnica. L'anisotropia è la distanza tra quella scheda e la realtà.
La cosa che mi ha cambiato la prospettiva è stata testare lo stesso componente stampato in tre orientamenti diversi. Le differenze di resistenza erano evidenti, molto più di quanto mi aspettassi. Da quel momento, l'orientamento di stampa è diventata la prima variabile che considero, non l'ultima.
Quello che trovo ancora sottovalutato è l'anisotropia termica. Chi lavora con compositi o con pezzi soggetti a cicli termici spesso ignora che la conducibilità cambia con la direzione. Le simulazioni fatte con valori isotropi medi producono previsioni che non corrispondono al comportamento reale. Questo porta a sovradimensionamenti inutili o, peggio, a cedimenti inattesi.
Il futuro della stampa 3D professionale passa per materiali con coefficienti di anisotropia sempre più controllati e per software di simulazione che integrano modelli anisotropi fin dalla fase di design. Chi inizia a ragionare in questi termini oggi ha un vantaggio concreto rispetto a chi tratta ancora l'anisotropia come un problema da nascondere sotto un margine di sicurezza generoso.
— Giacomo
Approfondisci con Lovabyte: corsi, servizi e consulenza
Lovabyte, con sede a Melegnano, affianca studenti, ricercatori e professionisti che vogliono padroneggiare la stampa 3D a livello tecnico. I corsi e workshop pratici coprono temi come la scelta dei materiali, l'orientamento di stampa e la gestione delle variabili meccaniche, inclusa l'anisotropia. Per chi ha già un progetto in corso, i servizi di consulenza e stampa permettono di ricevere supporto diretto da tecnici specializzati, dalla configurazione dei parametri fino alla validazione del pezzo finito. Lovabyte è il punto di riferimento per chi vuole trasformare la conoscenza tecnica in risultati concreti.
Domande frequenti
Cos'è l'anisotropia in un materiale 3D?
L'anisotropia è la proprietà di un materiale che mostra valori diversi di resistenza, durezza o conducibilità a seconda della direzione di misurazione. Nei pezzi stampati in 3D, emerge dalla struttura a layer del processo produttivo.
Come si misura il coefficiente di anisotropia nella stampa FDM?
Il coefficiente di anisotropia r è il rapporto tra la resistenza allo snervamento lungo l'asse Z e quella lungo gli assi XY. Un valore di 1 indica isotropia perfetta; il PLA standard raggiunge circa 0,33.
Qual è la differenza tra isotropia e anisotropia nella stampa 3D?
Un materiale isotropo ha le stesse proprietà in tutte le direzioni; uno anisotropo le varia con l'orientamento. Nella stampa FDM, tutti i materiali sono anisotropi per definizione, con l'asse Z strutturalmente più debole.
Come si riduce l'anisotropia in un pezzo stampato?
Si sceglie un materiale con coefficiente r più alto, si orienta il pezzo in modo che i layer siano paralleli alle sollecitazioni principali, e si applica un post-processing termico per migliorare l'adesione interstrato.
L'anisotropia può essere utile invece che dannosa?
Sì. L'anisotropia controllata permette di concentrare le proprietà meccaniche o magnetiche dove servono. Nei magneti Alnico, l'anisotropia direzionale aumenta la coercività del 60–75% rispetto alla variante isotropa.
