In breve:
- Le tolleranze 3D definiscono i limiti di variazione tra le dimensioni progettate e quelle reali di un pezzo stampato. La corretta applicazione di GD&T, con relative tolleranze dimensionali e geometriche, garantisce funzionalità e qualità in produzione additiva. La validazione si basa su strumenti specifici e sulla pianificazione accurata delle tolleranze per ogni fase del processo.
Le tolleranze dimensionali nella stampa 3D sono i limiti accettabili di variazione tra le dimensioni progettate e quelle reali di un pezzo stampato. Questa spiegazione delle tolleranze 3D riguarda ogni professionista e studente che lavora con modelli CAD destinati alla produzione additiva. Senza una definizione chiara delle tolleranze, un prototipo può sembrare corretto sul monitor ma risultare inutilizzabile una volta assemblato. Gli standard internazionali ISO e ASME forniscono il quadro normativo di riferimento, mentre il sistema GD&T (Geometric Dimensioning and Tolerancing) traduce questi requisiti in simboli leggibili da macchine e operatori.
Cos'è la spiegazione delle tolleranze 3D e quali tipologie esistono

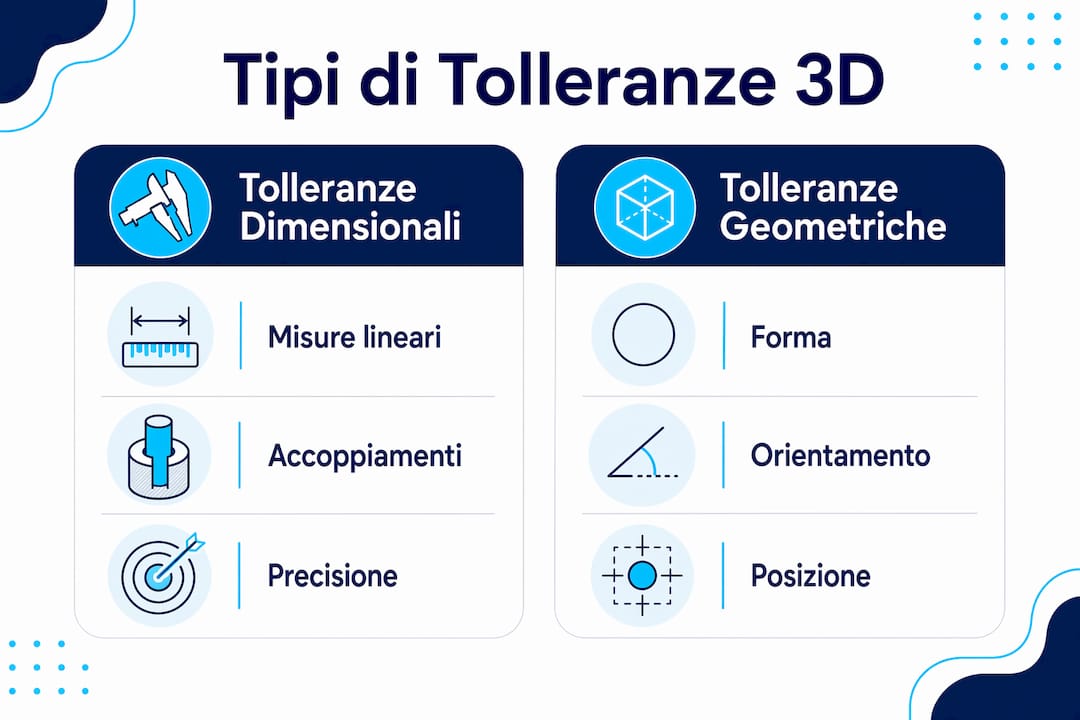

Le tolleranze si dividono in due grandi categorie: dimensionali e geometriche. Le tolleranze dimensionali definiscono i limiti superiore e inferiore di una misura lineare, come il diametro di un foro o la lunghezza di un bordo. Le tolleranze geometriche, invece, controllano la forma reale del pezzo: piegature, deformazioni e disallineamenti che una semplice misura lineare non rileva.
Il sistema GD&T utilizza simboli specifici per definire forma, orientamento, posizione e oscillazione delle feature su modelli CAD 3D. Questo approccio va ben oltre il semplice "±0,1 mm" scritto in un disegno tecnico. GD&T comunica requisiti funzionali precisi: un foro può avere dimensioni corrette ma essere inclinato di 0,5° rispetto all'asse di riferimento, compromettendo l'accoppiamento con il componente opposto.
Le quattro categorie principali del GD&T applicabili alla stampa 3D sono:
- Forma: rettilineità, planarità, circolarità, cilindricità. Controllano la geometria di una singola feature senza riferimento ad altri elementi.
- Orientamento: parallelismo, perpendicolarità, angolarità. Definiscono la relazione angolare tra due o più superfici.
- Posizione: localizzazione, concentricità, simmetria. Specificano dove deve trovarsi una feature rispetto a un datum.
- Oscillazione: circolare e totale. Misurano la variazione di una superficie durante la rotazione attorno a un asse.
Consiglio pro: Nei modelli 3D destinati all'assemblaggio meccanico, specifica sempre un datum primario nel file CAD. Senza un riferimento fisso, le tolleranze geometriche diventano ambigue e difficili da verificare in fase di controllo qualità.
Il concetto di MBD (Model-Based Definition) porta GD&T direttamente nel modello 3D, eliminando il disegno 2D come documento di riferimento. Questa integrazione permette alle macchine CNC e ai sistemi CMM di leggere automaticamente le tolleranze, velocizzando programmazione e controllo qualità nel flusso CAD/CAM.
Come calcolare le tolleranze 3D per funzionalità e costi ridotti
Le tolleranze nei modelli 3D non sono una proprietà fissa della macchina di stampa. Sono una specifica di progetto che il progettista definisce a monte e valida tramite prototipi. Questo cambia radicalmente l'approccio: non si chiede "quanto è precisa la stampante?" ma "quali tolleranze servono per questa funzione?"
Il processo di definizione segue una logica precisa:
- Identifica le feature critiche. Fori di accoppiamento, guide di scorrimento, sedi di cuscinetti e filettature richiedono tolleranze strette. Superfici estetiche o zone non funzionali tollerano variazioni maggiori.
- Calcola il tolerance stack-up. Quando più componenti si assemblano, le tolleranze si sommano. L'analisi di stacking prevede la variabilità complessiva e garantisce l'intercambiabilità tra pezzi prodotti in serie.
- Rilassa le tolleranze non critiche. Specificare cosa è funzionale consente di allentare i vincoli nelle zone non critiche, rendendo la produzione più rapida ed economica senza compromettere l'assemblaggio.
- Progetta giochi specifici per gli accoppiamenti. Un gioco di 0,2–0,3 mm tra due superfici a contatto è spesso sufficiente per la stampa FDM, ma varia con il materiale e l'orientamento di stampa.
- Valida con prototipi fisici. Nessun calcolo teorico sostituisce un test reale. Stampa un campione, misura, correggi il modello.
| Tipo di feature | Tolleranza tipica FDM | Approccio consigliato |
|---|---|---|
| Foro di accoppiamento | ±0,1–0,2 mm | Progetta sottodimensionato, rifinisci se necessario |
| Superficie estetica | ±0,3–0,5 mm | Tolleranza rilassata, priorità finitura |
| Filettatura stampata | Classe 3 ISO | Valuta lavorazione secondaria |
| Guida di scorrimento | ±0,1 mm | Testa gioco con prototipo |
Consiglio pro: Non scalare globalmente il file STL per compensare errori dimensionali. La scalatura globale del modello migliora una dimensione ma peggiora le altre. Correggi le quote direttamente nel CAD, feature per feature.
Quali strumenti si usano per misurare le tolleranze nelle stampe 3D
La verifica dimensionale e geometrica richiede strumenti diversi a seconda della complessità del pezzo e delle tolleranze richieste. La scelta dello strumento sbagliato produce dati inutili o, peggio, falsi positivi.
Gli strumenti principali si dividono in tre livelli:
- Strumenti tradizionali: calibri digitali e micrometri coprono misure lineari con risoluzione fino a 0,01 mm. Sono sufficienti per verifiche rapide su feature semplici e accessibili.
- Macchine di misura a coordinate (CMM): misurano posizione, forma e orientamento di feature complesse con alta ripetibilità. L'integrazione dei dati CMM nel processo CAD/CAM azzera i tempi di programmazione manuale e facilita i controlli qualitativi su lotti di produzione.
- Sistemi ottici 3D, laser e tomografia industriale: la tomografia computerizzata industriale controlla internamente cavità e porosità inaccessibili con metodi tradizionali. I sistemi laser a scansione generano nuvole di punti comparabili direttamente con il modello CAD originale.
| Strumento | Risoluzione tipica | Applicazione principale |
|---|---|---|
| Calibro digitale | 0,01 mm | Misure lineari rapide |
| Micrometro | 0,001 mm | Diametri e spessori critici |
| CMM a contatto | 0,001–0,005 mm | Feature geometriche complesse |
| Scanner laser 3D | 0,02–0,05 mm | Confronto nuvola punti vs CAD |
| Tomografia industriale | Variabile | Controllo interno, porosità |
La scelta dello strumento dipende anche dalla fase del processo. Durante la prototipazione, calibri e scanner laser bastano per iterazioni rapide. Prima della produzione finale, una verifica CMM su un campione rappresentativo garantisce che le tolleranze progettuali 3D siano effettivamente rispettate. Per geometrie complesse, l'uso integrato di più tecnologie è la norma, non l'eccezione.
Quali sono le best practice per la gestione delle tolleranze in prototipazione
La gestione corretta delle tolleranze nei modelli 3D richiede disciplina progettuale, non solo competenza tecnica. Gli errori più frequenti nascono da abitudini ereditate dalla lavorazione tradizionale, applicate senza adattamento alla stampa additiva.
Le regole pratiche più efficaci sono:
- Integra GD&T nel modello CAD fin dall'inizio. Aggiungere tolleranze a posteriori su un disegno già definito produce ambiguità. Il linguaggio GD&T e MBD va usato come strumento di comunicazione tra progetto e produzione, non come formalità documentale.
- Considera materiale e orientamento di stampa. Le caratteristiche del materiale, l'orientamento del pezzo sul piano di stampa e la post-elaborazione influenzano direttamente la precisione e la ripetibilità. Un pezzo stampato verticalmente si comporta diversamente dallo stesso pezzo stampato orizzontalmente.
- Pianifica le lavorazioni secondarie per tolleranze strette. Componenti con accoppiamenti a incastro, filettature o tenute spesso richiedono lavorazioni secondarie per raggiungere tolleranze che la stampa 3D da sola non garantisce.
- Bilancia resistenza, estetica e tolleranze. Aumentare il numero di perimetri per migliorare la resistenza modifica le dimensioni esterne del pezzo. Ogni scelta di slicing ha un impatto dimensionale che va quantificato.
- Documenta le tolleranze per ogni revisione del progetto. Un prototipo validato senza documentazione delle tolleranze è un risultato irripetibile. Usa il workflow di prototipazione come base per tracciare ogni modifica.
Consiglio pro: Per componenti con accoppiamenti critici, stampa prima solo la feature di accoppiamento isolata, non l'intero pezzo. Risparmi materiale, tempo e iterazioni inutili.
L'importanza delle tolleranze 3D emerge con chiarezza quando si lavora su assemblaggio di componenti multi-parte: un errore di 0,3 mm su ogni pezzo può diventare un disallineamento di 1,5 mm su un assemblaggio di cinque componenti. Prevenire questo effetto è l'obiettivo dell'analisi di stacking.
Punti chiave
La corretta definizione delle tolleranze 3D richiede GD&T applicato in fase di progettazione, analisi di stacking per gli assemblaggi e validazione fisica tramite prototipi prima della produzione.
| Punto | Dettagli |
|---|---|
| GD&T come linguaggio di progetto | Usa simboli GD&T nel CAD per comunicare requisiti funzionali precisi a macchine e operatori. |
| Tolleranze come specifica, non proprietà della macchina | Definisci le tolleranze a monte nel progetto e validale con prototipi fisici, non affidarti ai dati nominali della stampante. |
| Analisi di stacking obbligatoria | Calcola la somma delle tolleranze su assemblaggi multi-componente per evitare incastri difettosi in produzione. |
| Strumenti adeguati alla fase | Usa calibri per iterazioni rapide, CMM e scanner laser per validazione finale prima della produzione. |
| Lavorazioni secondarie per tolleranze strette | Filettature, tenute e accoppiamenti precisi spesso richiedono fresatura o alesatura dopo la stampa. |
La tolleranza è un problema di comunicazione, non solo di misura
Ho visto progetti ben progettati fallire in produzione per un motivo banale: le tolleranze erano scritte solo nel disegno 2D, e nessuno in officina lo aveva letto con attenzione. Il pezzo era dimensionalmente corretto, ma geometricamente sbagliato. Un foro fuori asse di mezzo millimetro aveva reso inutilizzabile un intero lotto.
La verità scomoda è che molti progettisti trattano le tolleranze come un margine di errore da concedere alla macchina, non come un linguaggio di comunicazione funzionale tra chi progetta e chi produce. Questo approccio produce disegni ambigui, controlli qualità inefficaci e costi di rilavorazione evitabili.
GD&T e MBD non sono burocrazia tecnica. Sono il modo più diretto per dire "questa feature deve funzionare così, tutto il resto è secondario." Quando un progettista specifica ufficialmente cosa è critico, l'officina può concentrare attenzione e risorse dove servono davvero, rilassando le zone non critiche senza rischi.
Il consiglio che do sempre a chi inizia con la stampa 3D professionale è questo: impara GD&T prima di imparare a usare lo slicer. Le impostazioni di stampa cambiano ogni anno, i principi delle tolleranze geometriche restano validi da decenni.
— Giacomo
Formazione e supporto tecnico con Lovabyte
Padroneggiare le tolleranze progettuali 3D richiede pratica guidata, non solo teoria. Lovabyte, hub professionale per la stampa 3D con sede a Melegnano, offre corsi e workshop tecnici dedicati a professionisti e studenti che vogliono applicare GD&T, analisi di stacking e controllo qualità nel proprio flusso di lavoro.
Il team Lovabyte affianca maker e aziende con consulenze personalizzate, configurazioni assistite e assistenza tecnica specializzata per mantenere stampanti e processi nelle condizioni ottimali. Che tu stia sviluppando un prototipo funzionale o una micro-serie, Lovabyte mette a disposizione competenze, attrezzature e un laboratorio fisico per trasformare un modello CAD in un pezzo che rispetta le tolleranze richieste.
Domande frequenti
Cosa si intende per tolleranza dimensionale in stampa 3D?
La tolleranza dimensionale è il limite accettabile di variazione tra la dimensione progettata e quella reale del pezzo stampato. Definisce il range entro cui un componente è considerato conforme alle specifiche di progetto.
Qual è la differenza tra tolleranza dimensionale e GD&T?
La tolleranza dimensionale controlla solo le misure lineari, mentre GD&T controlla anche forma, orientamento e posizione delle feature. GD&T rileva difetti geometrici che una misura lineare non intercetta.
Come si calcola il tolerance stack-up in un assemblaggio 3D?
Il tolerance stack-up si calcola sommando le tolleranze di ogni componente lungo la catena di assemblaggio. Il risultato indica la variabilità massima complessiva e verifica se l'assemblaggio funziona nei casi peggiori.
Perché non si deve scalare globalmente il modello per correggere le dimensioni?
La scalatura globale migliora una dimensione ma peggiora le altre. La correzione corretta avviene modificando le quote specifiche nel CAD, feature per feature, e validando con un prototipo fisico.
Quali tolleranze sono tipiche per la stampa FDM?
Per la stampa FDM, le tolleranze dimensionali tipiche si attestano tra ±0,1 e ±0,3 mm sulle feature critiche. Accoppiamenti precisi come filettature o guide di scorrimento spesso richiedono lavorazioni secondarie per raggiungere tolleranze più strette.
