In breve:
- La tolleranza dimensionale indica lo scostamento accettabile tra misura reale e valore teorico di un pezzo 3D. La precisione dipende dalla tecnologia di stampa e varia tra FDM, SLA, SLS e metallo, influendo sulle dimensioni finali. Per evitare errori, è fondamentale calibrare la macchina e misurare con strumenti adeguati, considerando ritiro termico e orientazione di stampa.
La tolleranza dimensionale nella stampa 3D è l'intervallo di scostamento accettabile tra la misura nominale di un pezzo e la sua dimensione reale. In pratica: se progetti un foro da Ø10 mm con tolleranza ±0,1 mm, il pezzo è conforme se la misura reale cade tra 9,9 mm e 10,1 mm. Fuori da quell'intervallo, il componente non funziona come previsto.
Tre cose da sapere subito:
- La tolleranza dimensionale riguarda le misure lineari (lunghezza, diametro, spessore); la tolleranza geometrica riguarda forma, orientamento e posizione, ed è codificata nel sistema GD&T.
- Gli standard di riferimento sono ISO 286, ISO 14405 e, per il GD&T, ISO 1101 e ASME Y14.5.
- Ogni tecnologia di stampa 3D ha limiti fisici propri: FDM standard arriva tipicamente a tolleranze maggiori rispetto a SLA/DLP, che offre una precisione migliore; SLS/MJF e stampa metallo hanno tolleranze intermedie con variazioni dipendenti dalla tecnologia e dai materiali impiegati.
Indice
- Cos'è la tolleranza dimensionale: definizione completa
- Tolleranza dimensionale e tolleranza geometrica: qual è la differenza?
- Perché le tolleranze cambiano nella stampa 3D?
- Quali valori di tolleranza puoi aspettarti per tecnologia?
- Come misurare le tolleranze su un pezzo stampato
- Come progettare tenendo conto delle tolleranze
- Calibrazione della macchina e controllo qualità: checklist pratica
- Quanto devono essere strette le tolleranze? Costi e compromessi
- Come riportare le tolleranze sul disegno tecnico per parti 3D
- Esempi pratici: prototipi, parti funzionali e accoppiamenti
- Punti chiave
- Tolleranze e stampa 3D: quello che i tutorial non dicono
- Lovabyte: stampa, formazione e assistenza tecnica a Melegnano
- Fonti utili e letture consigliate
Cos'è la tolleranza dimensionale: definizione completa
La tolleranza dimensionale è l'intervallo entro cui una dimensione reale può variare rispetto alla misura nominale senza compromettere la funzionalità dell'assemblaggio. Non si tratta di un errore tollerato per pigrizia: è una scelta progettuale precisa, basata sulla funzione del pezzo.
Sul disegno tecnico si esprime in tre modi principali:
- Bilaterale simmetrica: Ø20 mm ±0,05 mm (il pezzo può essere tra 19,95 e 20,05 mm)
- Bilaterale asimmetrica: Ø20 mm +0,10/0 mm (solo verso l'alto rispetto al nominale)
- Limiti reali: Ø20 mm [19,95 / 20,05] (i due valori limite scritti esplicitamente)
La scelta tra queste notazioni dipende dal tipo di accoppiamento. Per un foro che deve ricevere un albero, la notazione a limiti rende immediatamente leggibile il gioco massimo e minimo ammesso.
Due termini che compaiono spesso: dimensione nominale (il valore teorico sul disegno) e scostamento (la differenza algebrica tra dimensione reale e nominale). Lo scostamento superiore è il massimo ammesso, quello inferiore il minimo. La tolleranza è semplicemente la differenza tra i due.
Tolleranza dimensionale e tolleranza geometrica: qual è la differenza?
La tolleranza dimensionale controlla quanto grande è un elemento. La tolleranza geometrica controlla quanto è ben fatto, cioè la sua forma, orientamento e posizione nello spazio. Sono due cose diverse e spesso entrambe necessarie.
Il sistema GD&T (Geometric Dimensioning and Tolerancing) codifica la tolleranza geometrica con simboli standardizzati: planarità, circolarità, cilindricità, perpendicolarità, parallelismo, posizione vera. Gli standard di riferimento sono ISO 1101 per l'Europa e ASME Y14.5 per il mercato nordamericano.
Nella stampa 3D questo diventa rilevante quando un pezzo ha più superfici di accoppiamento. Un supporto che si inserisce in una guida, per esempio, deve rispettare sia la larghezza (tolleranza dimensionale) sia la planarità della base (tolleranza geometrica). Specificare solo la dimensione non basta: un pezzo può essere largo esattamente 20 mm ma così deformato da non entrare comunque.
La norma ISO 14405-1 ha introdotto modificatori specifici per le dimensioni lineari, utili proprio per chiarire come verificare i limiti su geometrie complesse come quelle prodotte per addizione.
Perché le tolleranze cambiano nella stampa 3D?
La stampa 3D introduce variabili che la lavorazione tradizionale non ha. Capirle è il primo passo per progettare con tolleranze realistiche.
Tecnologia di stampa. FDM deposita materiale strato per strato con un ugello fisico: la risoluzione è limitata dal diametro dell'ugello (tipicamente 0,4 mm) e dall'altezza dello strato. SLA/DLP usa luce per polimerizzare resina con risoluzione molto più fine. SLS sinterizza polvere con laser, senza supporti, con buona isotropia. Ogni tecnologia ha un pavimento fisico di precisione che nessun parametro può abbassare.
Ritiro termico. Tutti i materiali si restringono raffreddandosi. In FDM con ABS il ritiro può arrivare al 1–2%, in PLA è inferiore ma non trascurabile. Questo significa che un foro nominale da 10 mm può risultare da 9,8 a 9,9 mm senza alcun errore di calibrazione.
Orientazione di stampa. Un foro stampato verticalmente (asse Z parallelo all'asse del foro) risulta più preciso di uno stampato orizzontalmente, dove ogni strato approssima la curvatura con segmenti rettilinei. L'effetto è visibile soprattutto su diametri piccoli.
- Spessore dello strato: strati più sottili migliorano la precisione verticale ma aumentano il tempo di stampa.
- Temperatura e velocità: variazioni di temperatura del piatto o dell'ambiente causano deformazioni differenziali.
- Post-processing: carteggiatura, bagni chimici (per ABS) o trattamenti termici modificano le dimensioni finali in modo non sempre prevedibile.
Un consiglio: per i parametri di stampa che influenzano di più le tolleranze, tieni un log per ogni materiale e macchina: dopo 5–6 stampe di calibrazione avrai dati sufficienti per compensare il ritiro in modo sistematico.
Quali valori di tolleranza puoi aspettarti per tecnologia?

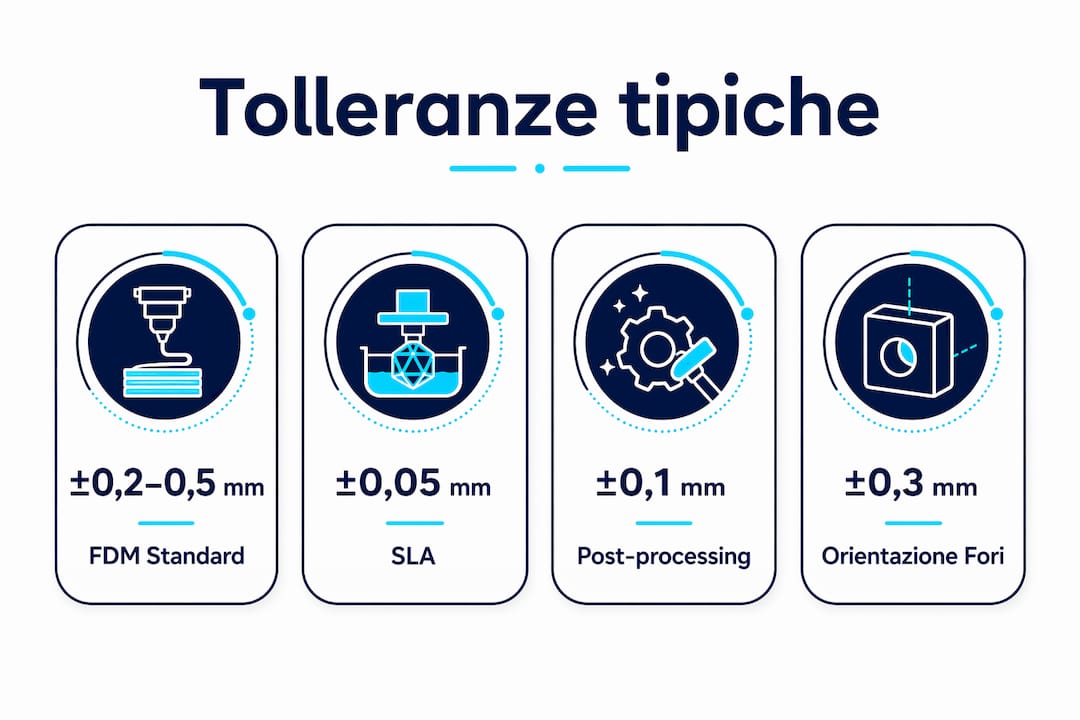

I range qui sotto sono valori pratici raggiungibili su macchine calibrate, con materiali standard e senza post-lavorazione meccanica. Considera questi numeri come punto di partenza, non come garanzia: ogni macchina, materiale e geometria ha il suo comportamento.
| Tecnologia | Tolleranza tipica | Note pratiche |
|---|---|---|
| FDM standard (PLA/PETG) | ±0,2–0,5 mm | Dipende molto dall'orientazione e dal ritiro |
| FDM avanzato (calibrato, ugello 0,2 mm) | ±0,1–0,2 mm | Richiede calibrazione accurata e materiale stabile |
| SLA / DLP (resina) | ±0,05–0,1 mm | Ottima per dettagli fini; attenzione al ritiro post-cura UV |
| SLS / MJF (nylon, PA12) | ±0,1–0,3 mm | Buona isotropia; ritiro prevedibile se processo stabile |
| DMLS / SLM (metallo) | ±0,05–0,2 mm | Richiede quasi sempre post-lavorazione per accoppiamenti critici |
Per fori di accoppiamento in FDM, è comune osservare una sottodimensione rispetto al nominale dovuta al comportamento del materiale. La rugosità superficiale in SLS influisce sull'accoppiamento quanto la tolleranza dimensionale stessa.
Il post-processing cambia tutto: una parte FDM carteggiata e trattata con acetone può arrivare a ±0,1 mm su superfici piane, ma perde dimensione in modo difficile da controllare senza misure intermedie.
Come misurare le tolleranze su un pezzo stampato
Misurare bene è la metà del lavoro. Uno strumento sbagliato o una tecnica approssimativa producono dati inutili, anche su parti perfette.
Strumenti principali:
- Calibro digitale: sufficiente per tolleranze ≥ ±0,05 mm; economico e rapido. Attenzione alla pressione di misura su materiali flessibili.
- Micrometro: per misure più precise su superfici piane o cilindriche; risoluzione tipica 0,001 mm.
- CMM (macchina di misura a coordinate): per geometrie complesse e controllo di tolleranze geometriche; estrae numerosi punti dalla superficie e riduce l'ambiguità interpretativa rispetto al calibro.
- Scanner 3D: confronta la nuvola di punti del pezzo reale con il modello CAD; ideale per forme organiche o quando servono dati su tutta la superficie.
- Comparatore ottico: proietta il profilo del pezzo su uno schermo; utile per piccoli componenti con geometrie 2D.
La scelta dello strumento dipende dalla precisione richiesta e dalla geometria: un calibro va bene per un prototipo estetico, una CMM è necessaria per un componente funzionale con tolleranze strette.
Workflow consigliato:
- Lascia il pezzo a temperatura ambiente (20 °C) per almeno 30 minuti prima di misurare: i materiali polimerici si dilatano con il calore residuo di stampa.
- Misura almeno 3 punti per ogni feature critica e registra media e deviazione standard.
- Confronta con i limiti del disegno tecnico e classifica ogni misura come conforme, borderline o fuori tolleranza.
- Registra i risultati in un foglio di controllo con data, macchina, materiale e parametri di stampa.
Un consiglio: evita di misurare fori con il calibro a becchi interni su materiali flessibili come TPU: la pressione deforma il foro e la lettura è sistematicamente sovrastimata. Usa un calibro a sfere o un micrometro per interni.
Come progettare tenendo conto delle tolleranze
Progettare per la stampa 3D significa anticipare le deviazioni invece di scoprirle a stampa finita. Alcune regole pratiche che funzionano.
Compensazione del ritiro. Se sai che il tuo materiale si ritira dell'1%, scala il modello CAD del fattore inverso (1,01×) prima di esportare. La maggior parte dei software di slicing permette di impostare un fattore di scala per asse.
Giochi per accoppiamenti. I valori qui sotto sono punti di partenza per FDM con PLA/PETG; per SLA riduci i giochi del 30–50%, per SLS aumentali leggermente per compensare la rugosità superficiale.
| Tipo di accoppiamento | Gioco consigliato (FDM) | Note |
|---|---|---|
| Gioco libero (movimento fluido) | 0,3–0,5 mm per lato | Per perni, guide scorrevoli |
| Gioco stretto (posizionamento) | 0,1–0,2 mm per lato | Per spine di centraggio |
| Interferenza leggera (press-fit) | ±0,05 mm | Richiede test print; dipende dal materiale |
| Accoppiamento filettato stampato | 0,2–0,4 mm sul diametro | Preferire inserti metallici per carichi ripetuti |
Orientazione delle feature. Fori verticali (asse parallelo a Z) sono più precisi. Se un foro critico deve essere orizzontale, sovradimensionalo di 0,1–0,2 mm e prevedi una lavorazione meccanica finale se la tolleranza è stretta.
Feature di finitura. Lascia 0,3–0,5 mm di sovrametallo sulle superfici di accoppiamento critiche se prevedi carteggiatura o fresatura post-stampa. Progettare questa tolleranza di lavorazione nel modello CAD evita di ritrovarsi con pezzi troppo piccoli dopo la finitura.
Calibrazione della macchina e controllo qualità: checklist pratica
Una macchina non calibrata vanifica qualsiasi scelta progettuale. Questa checklist vale per FDM; per SLA/DLP i punti variano ma il principio è lo stesso.
Controlli di base da eseguire periodicamente:
- Verifica la planarità del piano di stampa con il foglio di carta o un sensore BLTouch/CR Touch.
- Controlla il flusso del materiale (flow rate) stampando un cubo cavo 20×20×20 mm e misurando lo spessore delle pareti.
- Verifica la calibrazione degli assi con un righello di precisione o un pezzo di riferimento noto.
- Controlla la temperatura dell'ugello con un termocouple esterno almeno una volta ogni 3 mesi.
- Verifica che le cinghie degli assi X e Y siano tese uniformemente.
Test print consigliati:
- Cubo di calibrazione dimensionale (20×20×20 mm): misura X, Y, Z con calibro digitale; accetta ±0,2 mm per FDM standard.
- Torre di temperatura: identifica la finestra termica ottimale per il materiale in uso.
- Coupon con fori (Ø3, Ø5, Ø8 mm): verifica la sottodimensione tipica dei fori e calcola il fattore di compensazione.
- Test di accoppiamento (perno/foro con giochi 0,1/0,2/0,3 mm): identifica il gioco minimo funzionale per la tua macchina.
Per monitorare il processo nel tempo, calcola Cp e Cpk elementari sulle misure del cubo di calibrazione: se Cpk scende sotto 1,0, la macchina ha bisogno di intervento. Per una checklist completa di controllo pre e post stampa, il blog di Lovabyte ha una guida dedicata.
Un consiglio: stampa sempre un coupon dimensionale ogni volta che cambi bobina, anche dello stesso materiale e marca. Le variazioni tra lotti sono reali e possono spostare le misure di 0,1–0,2 mm.
Quanto devono essere strette le tolleranze? Costi e compromessi
La risposta breve: il più larghe possibile compatibilmente con la funzione. Tolleranze inutilmente strette aumentano i costi senza migliorare il prodotto.
Il sistema ISO prevede classi di tolleranza IT (International Tolerance), da IT01 (massima precisione) a IT18 (bassa precisione). Per la stampa 3D, le classi IT10–IT12 sono realistiche per parti strutturali con FDM; IT7–IT8 richiedono già post-lavorazione meccanica o tecnologie più precise come SLA o DMLS.
Esempio pratico: accoppiamento albero/foro.
Vuoi un perno Ø8 mm che scorra liberamente in un foro. Con FDM:
- Foro nominale: Ø8 mm, tolleranza +0,3/+0,1 mm → limiti 8,1–8,3 mm
- Perno nominale: Ø8 mm, tolleranza -0,1/-0,3 mm → limiti 7,7–7,9 mm
- Gioco minimo risultante: 8,1 - 7,9 = 0,2 mm (sufficiente per movimento libero)
Se invece richiedi IT6 (tolleranza ±0,009 mm su Ø8 mm), la stampa 3D non può rispettarla senza rettifica meccanica. Il costo sale, i tempi si allungano e spesso il requisito non era necessario.
| Classe di tolleranza | Precisione tipica (Ø8 mm) | Tecnologia adeguata |
|---|---|---|
| IT12–IT14 | ±0,2 mm | FDM standard |
| IT10 | ±0,1 mm | FDM calibrato, SLS |
| IT7–IT9 | — | SLA, DMLS con post-lavorazione |
| IT5–IT6 | — | Rettifica meccanica necessaria |
Adottare tolleranze funzionali basate sulla reale funzione del pezzo, invece di puntare alla perfezione, è la strategia che riduce i costi senza compromettere la qualità.
Come riportare le tolleranze sul disegno tecnico per parti 3D
Un disegno tecnico ben fatto è la differenza tra un pezzo che funziona al primo tentativo e tre iterazioni di stampa. Per parti destinate alla stampa 3D, alcune convenzioni meritano attenzione.
Standard principali:
- ISO 286: sistema di tolleranze e accoppiamenti per elementi cilindrici (alberi e fori); definisce le classi IT e le posizioni di tolleranza (lettere).
- ISO 14405-1: dimensioni lineari con modificatori; più adatta alla realtà della produzione additiva perché specifica come misurare, non solo quanto.
- ISO 1101: tolleranze geometriche; simboli per forma, orientamento, posizione.
- ASME Y14.5: standard GD&T nordamericano, diffuso anche in Italia per prodotti destinati a mercati internazionali.
Sul disegno, indica sempre la tolleranza accanto alla quota, con il formato scelto (±, limiti reali o notazione ISO con lettera+numero). Per parti 3D, aggiungi una nota generale come «Tolleranze generali secondo ISO 2768-m» per le quote non quotate individualmente, e specifica le tolleranze critiche singolarmente.
Un caveat pratico: alcuni simboli GD&T come la cilindricità o la rettilineità dell'asse sono difficili da verificare su parti stampate senza CMM. Se non hai accesso a una CMM, limita le specifiche geometriche a quelle che puoi effettivamente misurare con gli strumenti disponibili.
Esempi pratici: prototipi, parti funzionali e accoppiamenti
Prototipo estetico. Un guscio decorativo stampato in PLA non ha requisiti di accoppiamento. Tolleranze ±0,5 mm su tutte le quote sono più che sufficienti. Non ha senso richiedere IT10 su un pezzo che nessuno deve montare.
Parte funzionale con accoppiamento. Un supporto per cuscinetto a sfera Ø22 mm richiede un foro con tolleranza stretta. In FDM, stampa il foro a Ø21,7 mm e allarga con una punta da trapano o un alesatore manuale fino al diametro corretto. Costo aggiuntivo: quasi zero. Risultato: accoppiamento preciso senza dover passare a SLA o DMLS.
Cerniera stampata in un pezzo solo. Le cerniere print-in-place richiedono un gioco minimo di 0,3–0,4 mm per lato in FDM. Sotto quella soglia, i layer si fondono durante la stampa e la cerniera non si apre. Sopra 0,6 mm, il gioco è troppo ampio per un uso strutturale.
Verifiche rapide prima della produzione:
- Hai definito tolleranze per tutte le feature di accoppiamento?
- Le tolleranze sono compatibili con la tecnologia scelta?
- Hai previsto un test print su coupon prima della produzione in serie?
- Le superfici critiche sono orientate in modo da sfruttare la massima precisione della macchina?
- Hai documentato i parametri di stampa nel disegno o nel file di progetto?
Per evitare gli errori più comuni nella configurazione di stampa, vale la pena consultare una guida dedicata prima di avviare una produzione.
Punti chiave
La tolleranza dimensionale nella stampa 3D non è un dettaglio tecnico secondario: è la variabile che decide se un pezzo funziona, quanto costa produrlo e quante iterazioni servono per arrivare al risultato.
| Punto | Dettagli |
|---|---|
| Definizione operativa | La tolleranza è l'intervallo [min–max] entro cui la dimensione reale deve cadere per garantire la funzione. |
| Valori per tecnologia | FDM standard ±0,2–0,5 mm; SLA/DLP ±0,05–0,1 mm; SLS/MJF ±0,1–0,3 mm; DMLS/SLM ±0,05–0,2 mm. |
| Progettazione pratica | Usa giochi di 0,3–0,5 mm per lato per accoppiamenti scorrevoli in FDM; riduci del 30–50% per SLA. |
| Calibrazione e misura | Stampa un coupon dimensionale a ogni cambio di materiale e misura a 20 °C dopo 30 minuti di raffreddamento. |
| Lovabyte come riferimento | Lovabyte offre corsi, assistenza tecnica e servizio di stampa su richiesta per chi vuole supporto pratico su tolleranze e calibrazione. |
Tolleranze e stampa 3D: quello che i tutorial non dicono
La maggior parte delle guide sulle tolleranze nella stampa 3D si ferma ai numeri: ±0,2 mm per FDM, ±0,05 mm per SLA. Utile, ma incompleto.
Il problema reale non è conoscere i range tipici. È che la stessa macchina, con lo stesso materiale, produce risultati diversi a seconda dell'umidità dell'ambiente, dell'età della bobina, della geometria del pezzo e persino dell'ora del giorno se il laboratorio non è climatizzato. I numeri sono punti di partenza, non garanzie.
Quello che funziona davvero è costruire un database personale di misure per ogni combinazione macchina/materiale/parametri. Non servono decine di campioni: cinque coupon dimensionali stampati in condizioni diverse ti danno già una deviazione standard utile. Da lì, compensare il ritiro e scegliere i giochi corretti diventa un calcolo, non un'intuizione.
L'altro errore comune è specificare tolleranze strette per abitudine o per sicurezza, senza chiedersi se la funzione le richiede davvero. Una tolleranza IT7 su un foro che non accoppierà mai nulla è denaro sprecato e tempo perso. La disciplina di chiedere «perché questa tolleranza?» per ogni quota critica è più preziosa di qualsiasi tabella.
Lovabyte: stampa, formazione e assistenza tecnica a Melegnano
Chi lavora con tolleranze strette sa che la teoria non basta: serve una macchina calibrata, materiali affidabili e qualcuno che risponda quando qualcosa non torna.
Lovabyte, con sede a Melegnano, offre un ecosistema completo per chi vuole risultati precisi dalla stampa 3D. Il servizio di stampa su richiesta copre prototipi, micro-serie e ricambi in FDM con macchine Bambu Lab calibrate e materiali verificati. Per chi vuole imparare a gestire tolleranze, calibrazione e progettazione per la stampa 3D, i corsi e workshop di Lovabyte partono dalle basi e arrivano fino alla produzione funzionale. Se invece hai già una macchina e cerchi supporto tecnico, il servizio di assistenza specializzata è disponibile sia in sede che da remoto, con copertura nazionale.
Richiedi un preventivo o prenota un workshop direttamente dal sito.
