In breve:
- Una mesh 3D rappresenta digitalmente la superficie di un oggetto tridimensionale attraverso vertici, spigoli e facce collegate tra loro. È fondamentale per grafica, stampa 3D e animazione, e la sua qualità dipende da topologia, densità e formato di esportazione. Conoscere i limiti tra mesh e modelli CAD è essenziale per ottenere risultati precisi e affidabili.
Una mesh 3D è la rappresentazione digitale della superficie esterna di un oggetto tridimensionale, composta da vertici, spigoli e facce poligonali collegati tra loro. Questa struttura geometrica è la base di quasi tutto ciò che vedi nella grafica computerizzata: dai personaggi animati ai prototipi industriali, fino agli oggetti pronti per la stampa 3D. Capire la definizione di mesh 3D non è solo teoria. È il punto di partenza per lavorare con consapevolezza su qualsiasi software di modellazione, gestire correttamente i file e ottenere risultati affidabili in produzione.
Cos'è la mesh 3D: composizione tecnica di vertici, spigoli e facce

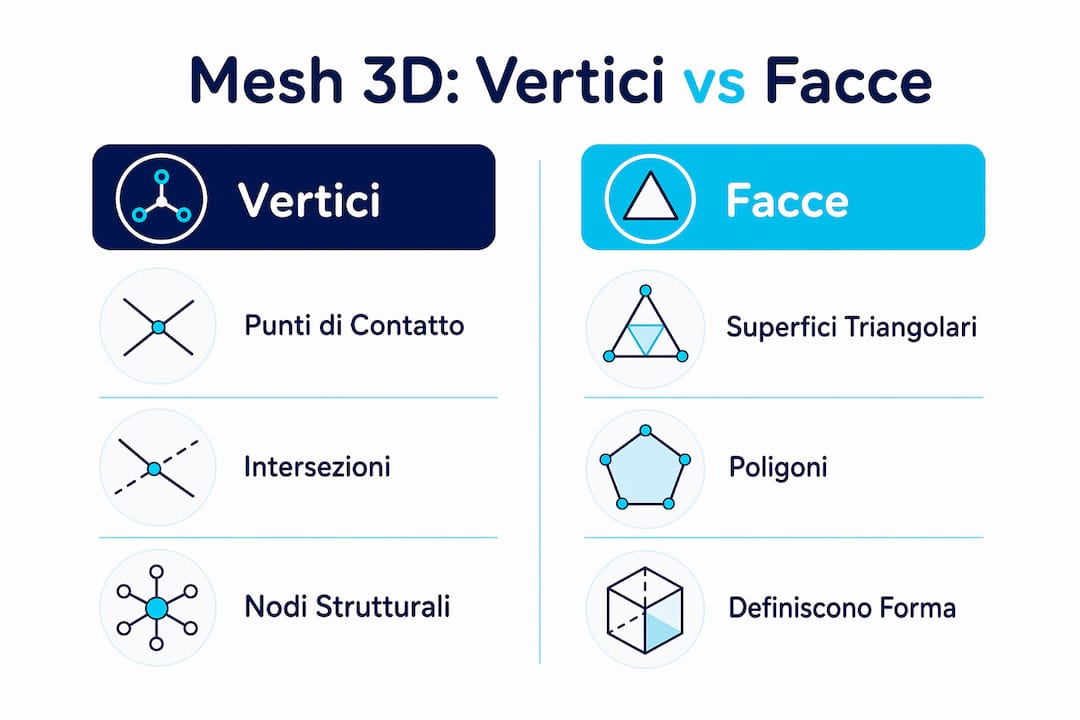

La mesh 3D è costruita su tre elementi geometrici fondamentali: vertici, spigoli e facce. Ogni elemento ha un ruolo preciso nella definizione della forma finale.
- Vertici: sono punti nello spazio tridimensionale, definiti da coordinate X, Y e Z. Rappresentano gli angoli e le giunzioni della struttura.
- Spigoli: collegano due vertici adiacenti. Definiscono i bordi della geometria e determinano la topologia della mesh.
- Facce: sono i poligoni formati da tre o più vertici. Le facce triangolari (triangoli) sono le più comuni nei file per la stampa 3D; i quadrilateri (quad) sono preferiti nella modellazione per animazione perché si deformano meglio.
La densità della mesh determina il livello di dettaglio e il carico computazionale: più poligoni significano superfici più precise, ma anche file più pesanti e tempi di elaborazione più lunghi. Un modello con milioni di poligoni può riprodurre ogni piega di un tessuto, ma diventa difficile da gestire in tempo reale. La scelta della densità giusta dipende sempre dall'uso finale del modello.
Un consiglio: usa livelli di dettaglio differenti (LOD, Level of Detail) per lo stesso modello: alta densità per il rendering finale, bassa densità per anteprime e simulazioni interattive. Blender, ad esempio, integra strumenti nativi per gestire questa ottimizzazione senza perdere la geometria originale.
Come la topologia influenza la qualità del modello
La topologia è la distribuzione e il flusso degli spigoli sulla superficie della mesh. Una topologia ordinata, con loop di edge regolari, facilita le deformazioni nelle animazioni e riduce gli artefatti visivi. Una topologia caotica, invece, genera problemi sia nel rendering che nella stampa. Lavorare con quad puliti e loop coerenti è una pratica standard nei pipeline professionali di modellazione.
Quali sono i formati di file più usati per le mesh 3D?
La scelta del formato mesh influisce sulla compatibilità con software di slicing, rendering, animazione e stampa, impattando direttamente sul flusso di lavoro. Una scelta errata può comportare perdita di dati o rilavorazioni lunghe. I due formati più diffusi sono STL e OBJ, ma ciascuno risponde a esigenze diverse.
| Caratteristica | STL | OBJ |
|---|---|---|
| Tipo di geometria | Solo triangoli | Triangoli e quad |
| Supporto materiali | No | Sì (file MTL) |
| Supporto texture | No | Sì (coordinate UV) |
| Uso principale | Stampa 3D | Rendering e scambio dati |
| Dimensione file | Compatta | Variabile |
| Compatibilità slicer | Alta | Media |
STL è preferito per la produzione fisica mentre OBJ è più adatto al rendering e allo scambio tra software. STL descrive la geometria come un insieme di triangoli senza alcuna informazione su colori o materiali: è semplice, universale e accettato da quasi tutti i software di slicing. OBJ, invece, supporta materiali tramite un file MTL associato e memorizza le coordinate UV per l'applicazione delle texture. Questo lo rende indispensabile nel rendering fotorealistico e nell'animazione.
Altri formati rilevanti nel settore professionale:
- FBX: standard nell'industria dei videogiochi e dell'animazione, supporta rig, animazioni e materiali complessi.
- GLTF/GLB: formato aperto per il web 3D e la realtà aumentata, leggero e ottimizzato per la trasmissione in rete.
- STEP e IGES: usati nel CAD meccanico, non sono mesh ma superfici matematiche; vengono spesso convertiti in mesh per la stampa.
Un consiglio: prima di esportare un modello, verifica sempre il formato richiesto dal software di destinazione. Per la stampa 3D, consulta la guida alla preparazione del modello per scegliere il formato corretto ed evitare errori di conversione.
Mesh 3D versus modelli CAD: quali sono le differenze reali?
Il limite principale delle mesh è l'approssimazione geometrica, meno precisa rispetto ai modelli CAD parametrici basati su calcoli matematici. Questa distinzione ha conseguenze concrete su chi lavora in ambito ingegneristico o nella produzione di componenti meccanici.
Un modello CAD parametrico descrive la geometria tramite equazioni matematiche: un cilindro è definito da raggio e altezza esatti, non da un insieme di triangoli che lo approssimano. La mesh, invece, simula la curvatura con poligoni piccoli e numerosi. Più poligoni usa, più si avvicina alla forma reale, ma non la raggiunge mai con precisione assoluta.
Ecco le differenze pratiche più rilevanti:
- Precisione dimensionale: il CAD parametrico garantisce tolleranze al centesimo di millimetro; la mesh introduce sempre un margine di approssimazione.
- Forme organiche: la mesh eccelle nella rappresentazione di superfici irregolari, volti umani, vegetazione e oggetti naturali, dove il CAD fatica.
- Modifica parametrica: nel CAD puoi cambiare un parametro e l'intero modello si aggiorna; nella mesh devi intervenire manualmente sulla geometria.
- Peso del file: i modelli CAD sono spesso più leggeri perché memorizzano equazioni, non poligoni.
- Animazione: la mesh è lo standard per l'animazione di personaggi; il CAD non supporta deformazioni organiche.
Per la stampa 3D, la mesh deve essere manifold, cioè chiusa e senza buchi, senza spigoli liberi o intersezioni anomale che invalidano il modello. Molti errori di stampa nascono da mesh non idonee, spesso per inesperienza nella fase di preparazione. Strumenti come Meshmixer o i validatori integrati nei software di slicing identificano e correggono questi problemi prima dell'invio in stampa.
Un consiglio: prima di inviare un modello in stampa, esegui sempre un controllo di manifold con il software di slicing o con uno strumento dedicato. Anche una singola faccia invertita può compromettere l'intero processo.
Applicazioni pratiche della mesh 3D in grafica, stampa e ingegneria
La mesh 3D è lo strumento di rappresentazione più versatile nel mondo tridimensionale. Le sue applicazioni coprono settori molto diversi tra loro, ciascuno con requisiti specifici.
-
Animazione e modellazione di personaggi. Software come Blender usano mesh poligonali come base per costruire modelli complessi partendo da primitive semplici come cubi o sfere. Il rigger applica uno scheletro alla mesh per controllare le deformazioni durante l'animazione. La qualità della topologia determina la fluidità del movimento.
-
Stampa 3D e prototipazione rapida. La mesh in formato STL è il punto di partenza per qualsiasi processo di stampa. Il software di slicing legge la geometria triangolata e genera le istruzioni per la stampante strato per strato. Una mesh pulita e manifold è la condizione necessaria per una prototipazione rapida senza errori.
-
Simulazioni FEM in ingegneria. Nelle analisi agli elementi finiti, la mesh collega la geometria CAD al modello matematico, ottimizzando precisione e tempi di calcolo. Software come SOLIDWORKS usano tipi di mesh standard e curvature-based per adattare il dettaglio alla complessità geometrica locale. La convergenza della mesh determina la stabilità e affidabilità dei risultati.
-
Rendering fotorealistico. La gestione di normali e coordinate UV nelle mesh è fondamentale per la qualità visiva. Le normali controllano come la luce interagisce con la superficie; le coordinate UV definiscono come le texture si applicano al modello. Errori in questi metadati generano artefatti visivi o superfici con illuminazione innaturale.
-
Realtà aumentata e web 3D. I formati GLTF e GLB portano le mesh direttamente nel browser o nelle applicazioni AR. La leggerezza del file è prioritaria: modelli ottimizzati con pochi poligoni e texture compresse garantiscono prestazioni fluide su dispositivi mobili.
| Settore | Formato preferito | Priorità principale |
|---|---|---|
| Stampa 3D | STL | Mesh manifold |
| Animazione | FBX | Topologia quad |
| Rendering | OBJ, FBX | UV e normali |
| Ingegneria FEM | STEP convertito | Densità adattiva |
| Web e AR | GLTF/GLB | Leggerezza |
La modellazione 3D applicata al design richiede di scegliere il tipo di mesh e il formato giusto fin dall'inizio del progetto. Cambiare approccio a metà lavoro costa tempo e spesso introduce errori difficili da correggere.
Punti chiave
La mesh 3D è la struttura geometrica universale del mondo tridimensionale: padroneggiarla significa controllare qualità, compatibilità e risultati in ogni applicazione, dalla stampa all'animazione.
| Punto | Dettagli |
|---|---|
| Composizione della mesh | Vertici, spigoli e facce formano la geometria; la densità bilancia dettaglio e peso computazionale. |
| Formati file | STL per la stampa 3D, OBJ per rendering e scambio dati; scegli in base al software di destinazione. |
| Mesh versus CAD | La mesh approssima le forme; il CAD parametrico garantisce precisione dimensionale assoluta. |
| Mesh manifold | Una mesh chiusa senza buchi è la condizione necessaria per una stampa 3D senza errori. |
| Metadati avanzati | Normali e coordinate UV determinano la qualità visiva nel rendering e la correttezza nelle simulazioni. |
La mesh non è solo geometria: è il linguaggio del 3D
Ho visto molti studenti e professionisti alle prime armi trattare la mesh come un dettaglio tecnico da delegare al software. È un errore che si paga caro, spesso quando il modello arriva in stampa e la stampante restituisce un errore incomprensibile, oppure quando il rendering finale mostra artefatti che nessuno sa spiegare.
La verità è che capire la mesh a fondo cambia il modo in cui si lavora. Non si tratta di memorizzare definizioni: si tratta di sviluppare un'intuizione geometrica. Quando guardi un modello e sai già dove la topologia creerà problemi in animazione, o dove la densità è eccessiva per la stampa, lavori in modo molto più efficiente.
Un aspetto che trovo spesso sottovalutato è la differenza tra mesh e CAD. Molti maker iniziano con la modellazione poligonale e poi si trovano in difficoltà quando devono produrre un componente meccanico con tolleranze precise. La mesh non è lo strumento giusto per tutto. Riconoscere questo limite è un segno di maturità tecnica, non di ignoranza.
La formazione continua nel 3D è l'unico modo per tenere il passo con strumenti che evolvono rapidamente. Blender aggiunge funzionalità ogni anno; i software di slicing diventano sempre più capaci di correggere mesh imperfette. Ma nessun software sostituisce la comprensione di base. Chi sa cosa fa un loop edge o perché una faccia invertita blocca la stampa ha un vantaggio concreto su chi si affida solo all'automazione.
— Giacomo
Lovabyte: formazione e supporto per chi lavora con le mesh 3D
Lavorare con mesh 3D richiede pratica, strumenti giusti e qualcuno che risponda alle domande quando il modello non funziona come previsto.
Lovabyte, con sede a Melegnano, offre corsi e workshop pratici su modellazione, preparazione dei file e stampa 3D, pensati per chi vuole costruire competenze reali, non solo teoria. I percorsi formativi coprono la preparazione delle mesh, la scelta dei formati e l'uso dei software più diffusi nel settore. Per chi ha già una stampante e si trova davanti a errori legati a modelli non idonei, il servizio di assistenza tecnica di Lovabyte offre supporto diretto, anche da remoto. L'obiettivo è risolvere il problema, non solo descriverlo.
Domande frequenti
Che cos'è una mesh 3D in parole semplici?
Una mesh 3D è una rete di punti, linee e poligoni che descrive la superficie di un oggetto tridimensionale. È la struttura geometrica usata in grafica, animazione e stampa 3D.
Qual è la differenza tra mesh 3D e modello CAD?
La mesh approssima le forme con poligoni; il CAD parametrico le descrive con equazioni matematiche esatte. La mesh è preferita per forme organiche e animazioni, il CAD per componenti meccanici con tolleranze precise.
Perché la mesh deve essere manifold per la stampa 3D?
Una mesh manifold è chiusa, senza buchi o spigoli liberi. Il software di slicing non riesce a calcolare i percorsi di stampa su una geometria aperta o con intersezioni anomale, causando errori o stampe fallite.
Qual è il formato migliore per esportare una mesh per la stampa 3D?
STL è il formato standard per la stampa 3D: descrive la geometria triangolata ed è compatibile con quasi tutti i software di slicing. OBJ è preferibile quando servono texture o materiali, ma non tutti i slicer lo supportano pienamente.
Come si ottimizza una mesh per ridurre il peso del file?
Si riduce il numero di poligoni nelle aree piatte o poco dettagliate, mantenendo alta densità solo dove la geometria è complessa. Strumenti come il modificatore Decimate di Blender automatizzano questo processo senza alterare la forma generale del modello.
