Test di stress 3D: ruolo, metodi e guida pratica

I test di stress su parti stampate in 3D servono a una cosa sola: verificare che materiale, geometria e processo di stampa reggano i carichi, la fatica e le condizioni d'uso reali prima che il componente finisca in campo. Senza questa validazione, un pezzo può sembrare perfetto e cedere al primo ciclo di carico critico. Gli strumenti di riferimento sono le macchine di prova universali come Instron, i sistemi di metrologia ottica 3D come quelli ZEISS, e gli standard ASTM D638 e ISO 527 per i provini in materiale plastico.

In sintesi, cosa fare subito:

• Quando testare: in fase di R&D (caratterizzazione materiale), pre-produzione (qualifica del processo) e certificazione (conformità normativa).
• Cosa misurare: carico massimo, deformazione a rottura, modo di frattura, vita a fatica (cicli a rottura).
• Primi tre passi operativi: definire i requisiti meccanici del componente, selezionare provini e standard pertinenti (ASTM D638 o ISO 527), impostare la procedura di prova con condizioni ambientali documentate.

Indice

• Qual è il ruolo dei test di stress 3D nella validazione dei componenti?
• Quali tipi di prova si usano per parti stampate in 3D?
• Come si progettano i provini e quali standard seguire?
• In che modo materiali e parametri di stampa cambiano la resistenza?
• Quali strumenti si usano per misurare: metrologia ottica, UTM e test di impatto
• Come si correla la simulazione FEA con i test sperimentali?
• Come si imposta un test di stress su un componente 3D: procedura passo per passo
• Come si leggono la curva di Wöhler e i limiti di fatica?
• Quando scegliere prove distruttive e quando controlli non distruttivi?
• Caso pratico e protocollo Lovabyte: come applichiamo i test in laboratorio
• Raccomandazioni pratiche per implementare i test nel ciclo produttivo
• Punti chiave
• Misurare per decidere: una nota tecnica
• Lovabyte per test, formazione e stampa su richiesta
• Fonti utili e norme di riferimento

Qual è il ruolo dei test di stress 3D nella validazione dei componenti?

Un test di stress meccanico applicato a parti stampate serve a identificare i limiti di resistenza, stabilità e comportamento del componente prima della messa in esercizio. Per la stampa 3D questo significa valutare la risposta a trazione, compressione, flessione, impatto e fatica, tenendo conto che ogni parametro di stampa, dall'orientamento dei layer alla percentuale di infill, modifica le proprietà meccaniche in modo non trascurabile.

C'è una distinzione che vale la pena chiarire subito: i benchmark di stampa come il 3DBenchy valutano le prestazioni della stampante (accuratezza dimensionale, bridging, retrazione), non le proprietà meccaniche del materiale. Confondere i due approcci porta a diagnosi sbagliate: una stampante calibrata alla perfezione può comunque produrre pezzi fragili se i parametri di processo non sono ottimizzati per l'applicazione. I test di stress meccanico richiedono provini standardizzati, condizioni ripetibili e strumentazione calibrata; i benchmark di macchina no.

Il valore operativo è concreto: in R&D i test di stress guidano la scelta del materiale e l'ottimizzazione del design; in produzione garantiscono che ogni lotto rispetti le specifiche; in fase di certificazione forniscono la documentazione tecnica richiesta da normative di settore. Un componente funzionale per automotive, medicale o aerospaziale non può essere qualificato senza dati sperimentali.

Un consiglio: non aspettare la fase di certificazione per eseguire i primi test. Un ciclo di prova su provini semplici già in fase di concept riduce drasticamente le iterazioni costose sul prototipo finale.

Quali tipi di prova si usano per parti stampate in 3D?

I test più rilevanti per componenti FDM coprono cinque modalità di carico principali, ciascuna con uno scopo preciso.

• Trazione (ASTM D638 / ISO 527): misura resistenza a rottura, modulo elastico e allungamento. È il test di riferimento per caratterizzare il materiale e confrontare orientamenti di stampa diversi.
• Compressione: valuta la risposta sotto carichi assiali; utile per strutture a infill, supporti e componenti che lavorano in schiacciamento.
• Flessione a tre punti (ASTM D790): determina il modulo flessionale e la resistenza a flessione; particolarmente indicato per profili sottili e travi stampate.
• Impatto (Charpy / Izod): misura l'energia assorbita a rottura; fondamentale per prototipi che subiscono urti, come cover, alloggiamenti e componenti automotive. I pendoli per prove di impatto ZwickRoell, ad esempio, vengono usati per misurare la resistenza Izod su prototipi SLA e FDM nel settore automotive e del design.
• Fatica (curva di Wöhler / S-N): sottopone il provino a carichi ciclici ripetuti per determinare la vita a fatica e il limite di resistenza. È il test più lungo ma indispensabile per componenti soggetti a carichi variabili nel tempo.

Per la scelta pratica: i test distruttivi (trazione, impatto, fatica) si usano in R&D e caratterizzazione materiale, dove distruggere il provino è accettabile. Per il controllo qualità in produzione, si preferiscono prove rapide, campionamento statistico o tecniche non distruttive che non consumano pezzi finiti.

Come si progettano i provini e quali standard seguire?

La scelta dello standard non è una formalità burocratica: garantisce che i tuoi risultati siano confrontabili con quelli di altri laboratori e con i datasheet dei fornitori di filamento. I test di trazione su provini conformi ad ASTM D638 sono lo standard consolidato per determinare le proprietà a trazione delle materie plastiche in R&D.

Standard principali per plastiche stampate:

• ASTM D638: trazione su materie plastiche; definisce geometria del provino (tipo I, II, III, IV, V), velocità di prova e condizioni di condizionamento.
• ISO 527: equivalente europeo per trazione; provini tipo 1A e 1B; preferito in contesti normativi europei e per forniture a clienti UE.
• ASTM D790 / ISO 178: flessione a tre punti.
• ASTM D256 / ISO 180: impatto Izod.
• ASTM D648: temperatura di rammollimento (HDT), rilevante per applicazioni termiche.

Ogni provino va stampato documentando orientamento (XY, XZ, ZX), temperatura di estrusione, velocità, spessore layer e percentuale di infill. Questi parametri diventano parte integrante del rapporto di prova: senza di essi, il dato numerico non è riproducibile.

Un consiglio: usa almeno cinque replicati per orientamento per ottenere una stima statistica affidabile. Controlla i difetti superficiali prima di montare il provino sulla macchina: una cricca superficiale o una bolla visibile può abbassare il carico a rottura del 20–30% rispetto al valore atteso, rendendo il dato non rappresentativo del materiale.

In che modo materiali e parametri di stampa cambiano la resistenza?

L'anisotropia è il fattore più sottovalutato nella stampa FDM. Un provino stampato con asse di carico parallelo ai layer (orientamento XY) può avere resistenza a trazione significativamente superiore rispetto allo stesso provino stampato in verticale (ZX), dove la rottura avviene per delaminazione interlayer. Questo non è un difetto della tecnologia: è una caratteristica strutturale che va gestita in fase di progettazione.

I parametri che influenzano maggiormente la resistenza meccanica:

• Orientamento di stampa: determina la direzione dell'anisotropia; va scelto in base alla direzione del carico principale.
• Percentuale e pattern di infill: densità maggiore aumenta la rigidità e la resistenza, ma il pattern (gyroid, honeycomb, rectilinear) cambia il comportamento sotto carichi multiassiali. Gli infill a densità variabile sono promettenti per ottimizzare il rapporto peso/resistenza, ma la loro efficacia dipende dal comportamento specifico dello slicer e richiede validazione sperimentale.
• Spessore dei perimetri: più perimetri migliorano la resistenza superficiale e riducono la sensibilità ai difetti di layer bonding.
• Temperatura di estrusione e velocità: influenzano l'adesione interlayer; temperature troppo basse producono delaminazione precoce.
• Post-processing termico (ricottura): può ridurre le tensioni residue e migliorare la resistenza, ma altera le tolleranze dimensionali.

Le modalità di guasto variano per materiale: il PLA tende alla frattura fragile senza preavviso; l'ABS mostra più duttilità ma è sensibile alla delaminazione; il PETG offre buon equilibrio tra rigidità e tenacità; i compositi con fibra corta (come Onyx di Markforged) aumentano il modulo ma richiedono attenzione all'orientamento della fibra. Per approfondire la scelta del materiale in funzione dell'applicazione, considera sempre l'orientamento dei carichi come criterio primario.

Quali strumenti si usano per misurare: metrologia ottica, UTM e test di impatto

Macchine di prova universali (UTM)

Le macchine di prova universali, di cui Instron è il riferimento più citato in letteratura tecnica, misurano direttamente la curva carico-deformazione. Permettono di eseguire trazione, compressione e flessione con controllo preciso della velocità di carico e acquisizione continua dei dati. Sono lo strumento principale per caratterizzare materiali secondo ASTM D638 e ISO 527.

Metrologia ottica 3D

I sistemi ottici, come quelli della linea ZEISS, lavorano senza contatto e generano mappe di deformazione sull'intera superficie del provino durante la prova. Questo approccio è particolarmente utile per rilevare concentrazioni di tensione localizzate, cricche nascenti e deformazioni non uniformi che una cella di carico puntuale non cattura. La metrologia ottica per test di fatica consente di correlare la curva S-N con le zone di innesco della frattura, un'informazione preziosa per ottimizzare il design.

Test di impatto

I pendoli Charpy e Izod misurano l'energia assorbita a rottura in condizioni di carico dinamico. Per prototipi SLA e FDM destinati ad applicazioni automotive o di design, la resistenza all'impatto è spesso il parametro critico, specialmente a basse temperature o dopo invecchiamento UV.

Nota operativa per il mercato italiano: l'accesso a UTM e sistemi di metrologia ottica di fascia alta richiede laboratori attrezzati. In Italia esistono laboratori universitari (Politecnico di Milano, Politecnico di Torino, Università di Bologna) e centri di ricerca privati che offrono servizi di prova a terzi. Per campagne di test su piccoli lotti o prototipi, rivolgersi a un laboratorio esterno è spesso più conveniente che acquistare strumentazione dedicata. I costi variano in funzione del numero di provini, del tipo di prova e del livello di reportistica richiesto.

La Vibration Correlation Technique (VCT) è una tecnica non distruttiva che predice il carico critico di buckling misurando le variazioni delle frequenze proprie al variare del carico applicato: utile per strutture sottili dove la prova distruttiva consumerebbe l'unico prototipo disponibile.

Come si correla la simulazione FEA con i test sperimentali?

La discrepanza tra FEA e test sperimentali nelle parti FDM è sistematica, non occasionale. Le cause principali sono l'anisotropia dei layer, la porosità intrinseca alla deposizione e la qualità variabile dell'adesione interlayer. Un modello FEA che tratta il materiale come isotropo omogeneo sovrastima la rigidità e sottostima la deformazione reale.

Checklist per ridurre la discrepanza:

1. Riprodurre l'orientamento dei layer nel modello FEA (materiale ortotropo, non isotropo).
2. Inserire fattori di scala empirici per porosità e adesione interlayer, ricavati da prove sperimentali su provini semplici.
3. Modellare le condizioni di vincolo reali, non ideali: un incastro reale ha sempre una cedevolezza residua.
4. Validare il modello con almeno un set di prove sperimentali prima di estendere le previsioni a geometrie complesse.
5. Confrontare non solo il carico a rottura ma anche la rigidità iniziale (pendenza della curva F-d) e il modo di frattura.

Per approfondire il ruolo delle simulazioni nella progettazione 3D, considera che la sinergia tra analisi FEA e test sperimentale è oggi la pratica più efficace per ridurre i fallimenti in fase di sviluppo.

Un consiglio: stampa provini con almeno tre orientamenti diversi (XY, XZ, ZX) e usali per calibrare le proprietà del modello FEA. Solo dopo questa calibrazione il modello diventa uno strumento predittivo affidabile per geometrie più complesse.

Come si imposta un test di stress su un componente 3D: procedura passo per passo

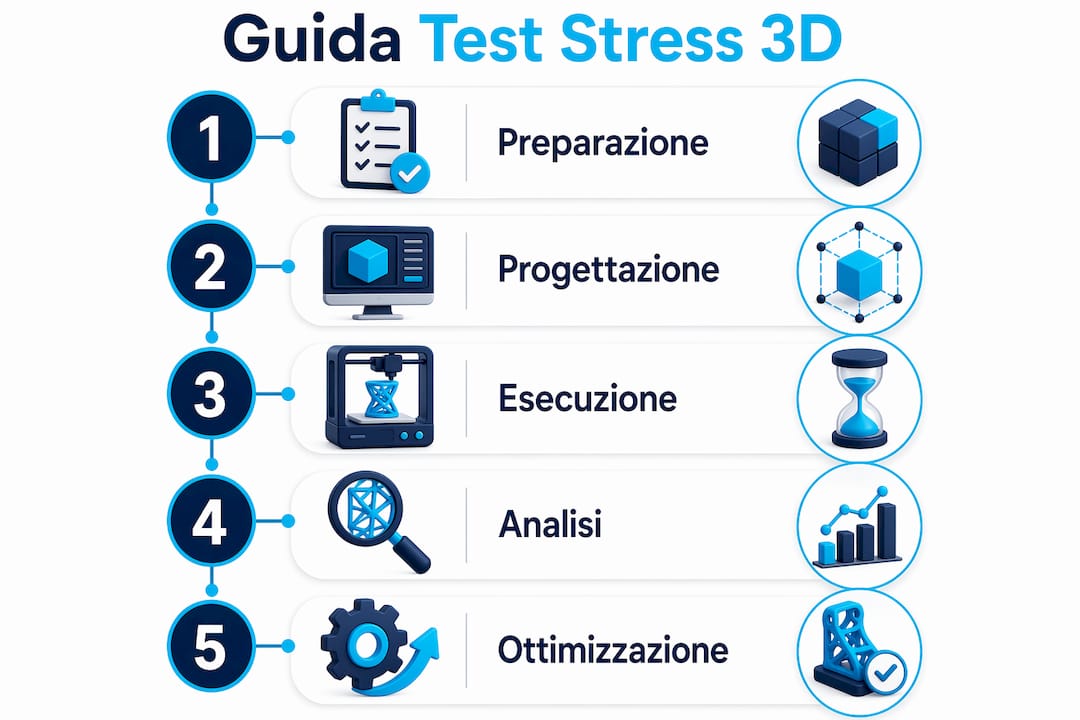

Procedura operativa

1. Definire i requisiti meccanici: carico massimo atteso, tipo di sollecitazione (statica, ciclica, impatto), temperatura di esercizio, fattore di sicurezza richiesto.
2. Selezionare lo standard e il tipo di provino: ASTM D638 per trazione, ISO 527 per confrontabilità europea, ASTM D790 per flessione.
3. Stampare i provini: documentare tutti i parametri (materiale, orientamento, layer height, infill, temperatura, velocità, slicer e versione).
4. Condizionare i provini: 24–48 ore a 23 °C e 50% di umidità relativa secondo ASTM D618, salvo diversa indicazione dello standard.
5. Preparare la macchina: verificare la taratura della cella di carico, montare le morse appropriate, impostare la velocità di prova (es. 5 mm/min per ASTM D638 tipo I).
6. Eseguire la prova: registrare la curva carico-deformazione in continuo; annotare il modo di frattura e la posizione della rottura sul provino.
7. Raccogliere e archiviare i dati: salvare il file raw, compilare il template dati, fotografare il provino rotto.

Template dati consigliato

Note di sicurezza: indossare occhiali protettivi durante le prove di impatto e trazione su materiali fragili (PLA, resine SLA). Verificare la taratura della cella di carico almeno ogni 12 mesi secondo le indicazioni del costruttore. Archiviare i file raw in formato non modificabile con timestamp per garantire la tracciabilità.

Come si leggono la curva di Wöhler e i limiti di fatica?

La curva S-N (o di Wöhler) rappresenta la relazione tra l'ampiezza della tensione applicata (S) e il numero di cicli a rottura (N). Per le materie plastiche stampate in FDM, questa curva ha una pendenza più ripida rispetto ai metalli e raramente mostra un limite di fatica orizzontale netto: la resistenza continua a diminuire all'aumentare dei cicli.

Come usarla in pratica:

• Definire la vita utile richiesta del componente (es. 10⁶ cicli) e leggere sulla curva S-N la tensione massima ammissibile a quella vita.
• Applicare un fattore di sicurezza adeguato: per materiali anisotropi FDM, valori di 1,5–2,5 sono comuni in letteratura tecnica, ma vanno calibrati sull'applicazione specifica e sul livello di incertezza dei dati sperimentali.
• Per carichi ciclici con rapporto di ciclo R diverso da -1, applicare il diagramma di Haigh (o Goodman modificato) per correggere la tensione media.
• Documentare nel rapporto di prova: ampiezza di tensione, tensione media, frequenza di ciclo, temperatura, orientamento del provino e numero di replicati per ogni livello di carico.

La presentazione grafica dei dati di fatica deve includere scala log-log per N, barre di dispersione per ogni punto sperimentale e la curva interpolata con il metodo dei minimi quadrati. Per parti stampate in FDM, la dispersione tra replicati è tipicamente più alta che per materiali omogenei: documentarla è parte integrante dell'analisi.

Quando scegliere prove distruttive e quando controlli non distruttivi?

La scelta dipende da tre variabili: fase del ciclo di vita del prodotto, volume di pezzi disponibili e criticità dell'applicazione.

In termini di tempi: una campagna di caratterizzazione completa (trazione + flessione + impatto, tre orientamenti, cinque replicati ciascuno) richiede tipicamente 3–5 giorni lavorativi in laboratorio, escluso il tempo di stampa dei provini. I controlli non distruttivi come la tomografia computerizzata industriale (CT) richiedono tempi simili ma forniscono informazioni sulla struttura interna senza distruggere il pezzo. Per le best practice nella prototipazione industriale, integrare entrambi gli approcci in fasi diverse del ciclo di sviluppo è la strategia più efficiente.

Caso pratico e protocollo Lovabyte: come applichiamo i test in laboratorio

Lovabyte ha sviluppato un workflow strutturato per supportare aziende e professionisti nella validazione di componenti funzionali stampati in 3D. Un esempio tipico: la qualifica di un supporto meccanico in PETG per un'applicazione industriale leggera, dove il cliente richiedeva la verifica della resistenza a flessione e la conformità dimensionale prima dell'avvio della micro-serie.

Fasi del servizio:

• Brief cliente: definizione dei requisiti meccanici, dell'applicazione finale e degli standard di riferimento.
• Progettazione dei provini: scelta della geometria standardizzata (ASTM D638 o ISO 527), orientamento di stampa e parametri di processo documentati.
• Stampa e preparazione: produzione dei provini su stampanti Bambu Lab con parametri tracciati; condizionamento secondo le indicazioni dello standard.
• Test in laboratorio: esecuzione delle prove con strumentazione calibrata; acquisizione della curva carico-deformazione e documentazione del modo di frattura.
• Analisi dei risultati: elaborazione statistica, confronto con i requisiti, identificazione delle criticità.
• Raccomandazioni: indicazioni su modifiche al design, ai parametri di stampa o alla scelta del materiale per soddisfare i requisiti.

Grazie a questo approccio, il cliente ha potuto modificare l'orientamento di stampa e aumentare il numero di perimetri prima di avviare la produzione, eliminando un modo di guasto per delaminazione che sarebbe emerso solo in campo. Per chi vuole approfondire la certificazione dei materiali 3D, Lovabyte offre anche consulenza sui requisiti tecnici e normativi applicabili al contesto italiano.

Raccomandazioni pratiche per implementare i test nel ciclo produttivo

• Definire i requisiti meccanici prima di scegliere il materiale e il processo: il test di stress è uno strumento di verifica, non di scoperta tardiva.
• Adottare sempre uno standard (ASTM D638 o ISO 527) per garantire la confrontabilità dei dati nel tempo e tra fornitori diversi.
• Usare almeno cinque replicati per orientamento: la variabilità intrinseca della stampa FDM rende i dati su tre provini statisticamente poco affidabili.
• Correlare FEA e test sperimentale sistematicamente: un modello non validato è uno strumento di ottimizzazione, non di certificazione.
• Per cicli di sviluppo rapidi, privilegiare test di trazione su provini semplici nelle prime iterazioni e riservare le campagne di fatica alla fase di qualifica finale.
• Per produzioni su larga scala, integrare controlli non distruttivi in linea per rilevare derive di processo senza consumare pezzi finiti.
• Quando il volume di test supera la capacità interna o manca la strumentazione, rivolgersi a un laboratorio esterno come Lovabyte è più conveniente che investire in attrezzatura dedicata per campagne occasionali. Puoi consultare i requisiti tecnico-legali applicabili in Italia per capire quando la validazione sperimentale è obbligatoria.

Punti chiave

I test di stress meccanico sono lo strumento che trasforma un componente stampato in 3D da prototipo visivo a parte funzionale validata, e la loro corretta esecuzione richiede standard, replicati e correlazione con la simulazione FEA.

Misurare per decidere: una nota tecnica

C'è un errore che vedo ripetuto spesso anche da professionisti esperti: trattare i test di stress come un adempimento finale, qualcosa da fare quando il design è già bloccato e la produzione è imminente. A quel punto, qualsiasi risultato negativo diventa un problema costoso invece di un'informazione utile.

La logica corretta è opposta. Un test di trazione su cinque provini stampati con orientamenti diversi, eseguito nelle prime settimane di sviluppo, vale più di dieci iterazioni CAD basate su intuizioni. I dati sperimentali non servono a confermare quello che pensi di sapere: servono a scoprire dove il tuo modello mentale (e il tuo modello FEA) si sbaglia.

L'altro aspetto che la letteratura tecnica tende a sottovalutare è la variabilità. Due provini identici stampati in momenti diversi, con lo stesso filamento e gli stessi parametri, possono mostrare differenze di resistenza che sorprendono chi viene dal mondo dei materiali metallici. Questa variabilità non è un difetto della stampa 3D: è una caratteristica che va quantificata, non ignorata. Cinque replicati non sono un lusso metodologico; sono il minimo per avere un dato su cui basare una decisione.

Lovabyte per test, formazione e stampa su richiesta

Chi lavora con componenti funzionali stampati in 3D sa che la distanza tra un prototipo che «sembra solido» e uno che regge davvero i carichi si misura in laboratorio, non a occhio. Lovabyte offre un percorso completo: dalla consulenza sui parametri di stampa ottimali per la tua applicazione, ai corsi tecnici su materiali e validazione, fino alla stampa su richiesta di provini e micro-serie con tracciabilità completa dei parametri.

I corsi e workshop tecnici di Lovabyte coprono sia la parte pratica (come impostare un test, leggere una curva carico-deformazione, interpretare un modo di frattura) sia quella normativa (ASTM, ISO, requisiti di settore). Per chi ha bisogno di assistenza tecnica sulla configurazione della stampante prima di avviare una campagna di test, il team di Melegnano è disponibile per consulenze personalizzate. Contatta Lovabyte per un preventivo o per prenotare una sessione di consulenza tecnica sul tuo progetto specifico.

Fonti utili e norme di riferimento

Le norme e le risorse elencate qui sono quelle citate nell'articolo; usarle come riferimento primario nella reportistica tecnica e nella documentazione di validazione.

• ASTM D638 — Standard Test Method for Tensile Properties of Plastics. Disponibile tramite ASTM International.
• ISO 527 — Plastics — Determination of tensile properties. Disponibile tramite ISO e UNI per il mercato italiano.
• ASTM D790 — Standard Test Methods for Flexural Properties of Unreinforced and Reinforced Plastics.
• ASTM D256 / ISO 180 — Metodi per la determinazione della resistenza all'impatto Izod.
• ASTM D648 — Standard Test Method for Deflection Temperature of Plastics Under Flexural Load.
• Tesi: Caratterizzazione e analisi di stabilità di strutture stampate in 3D — Politecnico di Torino; metodologie di test e analisi di stabilità per parti FDM.
• Analisi FEA su modelli stampati 3D tramite test di compressione — discussione tecnica sulla correlazione FEA/sperimentale per parti FDM.
• ZEISS: metrologia ottica per test di fatica — applicazioni di metrologia ottica 3D per curve S-N e analisi di fatica.
• MachinaCalc Material Database — database di proprietà meccaniche per materiali tecnici; utile per confrontare i valori sperimentali con i dati di riferimento in fase di simulazione.

Quando citi questi standard in un rapporto di prova, indica sempre l'edizione in vigore al momento della prova: le norme ASTM e ISO vengono aggiornate periodicamente e la versione usata fa parte della documentazione tecnica.
