Il workflow di progettazione industriale per stampa 3D FDM/FFF si articola in otto fasi ripetibili: concept, modellazione CAD, ottimizzazione DfAM, piano di costruzione, slicing, stampa, post-processing e validazione/serializzazione. Questo processo, documentato anche da OpenStax nel manuale Additive Manufacturing Essentials, trasforma un'idea in parti funzionali pronte per micro-serie con affidabilità misurabile.
Prima di avviare la prima stampa di un nuovo progetto, verifica questi punti:
- File esportato in .3MF o .STL senza errori di mesh (usa Meshmixer o il repair integrato nel slicer)
- Orientamento scelto in funzione dei carichi principali, non della velocità di stampa
- Materiale asciutto e profilato correttamente nel slicer
- Z-offset calibrato sulla macchina che userai
- Supporti verificati e ridotti al minimo necessario
- Versione del file salvata con numero progressivo prima di avviare

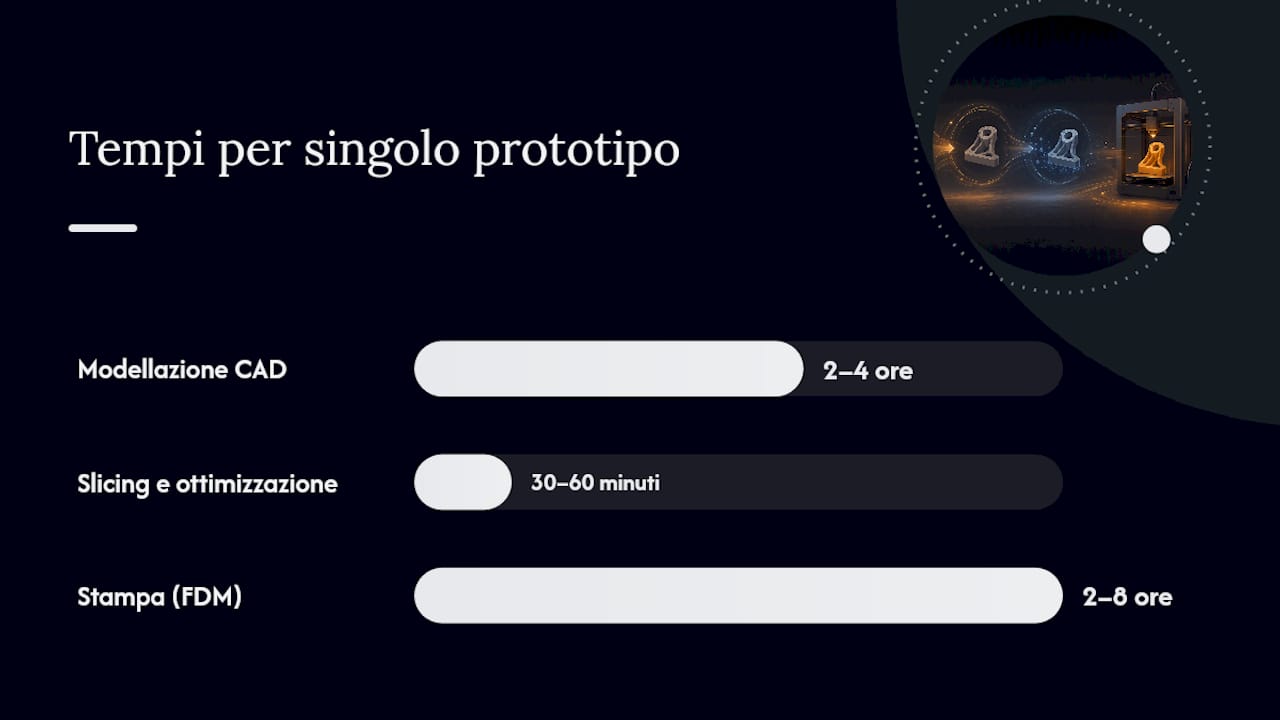

Per un singolo prototipo funzionale in PLA o PETG, considera 2–4 ore di modellazione, 30–60 minuti di slicing e ottimizzazione, e 2–8 ore di stampa a seconda della geometria. Il costo diretto di materiale si aggira su 1–5 € per pezzi di piccole e medie dimensioni.
Un consiglio: salva ogni iterazione del file CAD con suffisso numerico (es. _v01, _v02) prima di modificare parametri critici. Recuperare una versione precedente dopo un test fallito vale più di qualsiasi altra precauzione.
Punti chiave
Un workflow di progettazione industriale per stampa 3D FDM strutturato in otto fasi documentate riduce le iterazioni, stabilizza la qualità e rende la micro-serie ripetibile senza aumentare i costi.
| Punto | Dettagli |
|---|---|
| Otto fasi ripetibili | Dal concept alla validazione: ogni fase ha input, output e criteri di accettazione definiti. |
| DfAM prima di tutto | Pareti ≥ 1,2 mm, tolleranze +0,2/+0,4 mm, orientamento carichi in XY riducono difetti e scarti. |
| Materiale e parametri | PLA per concept, PETG/ASA per funzionale, Nylon/TPU per meccanica; stocca asciutto e calibra prima del batch. |
| Versioning e documentazione | Salva ogni iterazione CAD con suffisso numerico; documenta difetti e correzioni per stabilizzare il processo. |
| Lovabyte come hub tecnico | Stampa on-demand, consulenza DfAM e assistenza Bambu Lab disponibili in Italia da Melegnano. |
Indice
- Come si struttura il workflow di progettazione industriale in 8 fasi?
- Quali regole DfAM contano davvero per parti FDM funzionali?
- Quale materiale scegliere e quali parametri impostare?
- Come impostare slicing, orientamento e piano di costruzione?
- Post-processing, test meccanici e come iterare il progetto
- Come passare dal prototipo alla micro-serie con qualità ripetibile?
- Quali strumenti CAD, slicer e stampanti scegliere per il mercato italiano?
- Checklist pre, durante e post stampa
- Quello che nessuno ti dice sul workflow reale
- Lovabyte: dal prototipo alla micro-serie, con supporto reale
- Risorse utili e approfondimenti
- Fonti
Come si struttura il workflow di progettazione industriale in 8 fasi?
Il processo dalla progettazione alla parte finita segue una logica sequenziale con retroazioni puntuali tra fasi adiacenti. La letteratura DfAM, inclusa la ricerca pubblicata su MDPI, raccomanda di integrare ottimizzazione topologica e simulazioni già nelle prime fasi per ridurre il numero di iterazioni successive.
Il passaggio da prototipo singolo a micro-serie non richiede di ripetere tutto il ciclo: le fasi 1–3 si stabilizzano dopo 2–3 iterazioni, mentre le fasi 4–8 diventano procedure standard documentate. Quando il costo per pezzo in FDM supera quello dello stampaggio a iniezione a parità di volume, è il momento di valutare il trasferimento al processo tradizionale.
Quali regole DfAM contano davvero per parti FDM funzionali?
Progettare per la stampa 3D richiede una mentalità diversa rispetto alla lavorazione CNC o allo stampaggio. Una raccolta di oltre 70 regole empiriche per FDM/FFF conferma che la maggior parte dei difetti nasce da scelte progettuali, non da problemi di macchina.
Le regole più impattanti in sintesi:

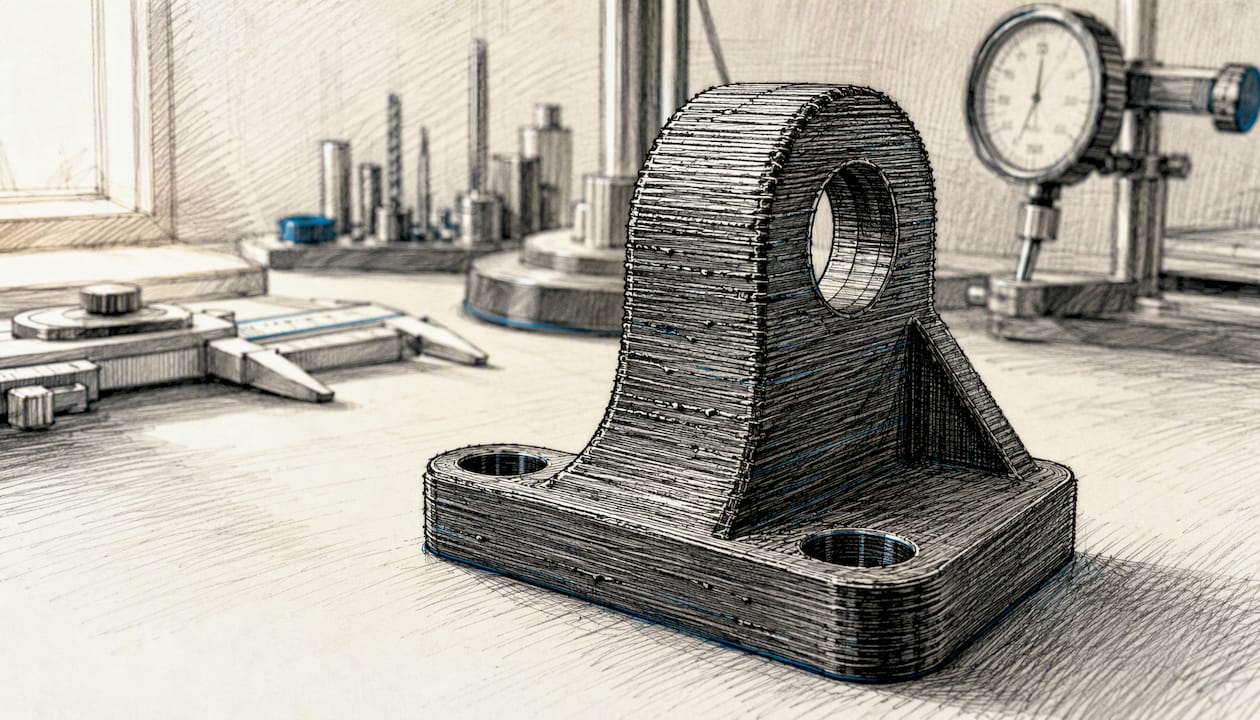

Anisotropia: le parti FDM sono più resistenti nel piano XY che in Z. Orienta i carichi principali perpendicolari alla direzione di stacking. Per giunzioni critiche, considera di suddividere il pezzo in due metà incollate o avvitate, con la linea di giunzione lontana dalla zona di stress.
Le funzioni integrate come living hinge e cerniere print-in-place funzionano bene in TPU o PLA flessibile, ma richiedono spessori di 0,6–1,0 mm e un gap di almeno 0,3 mm tra le parti mobili. In Fusion 360, usa il comando Combine per verificare le interferenze prima dell'esportazione; in FreeCAD, il workbench Part Design gestisce bene le operazioni booleane su geometrie modulari.
Un consiglio: per canali interni e geometrie cave, verifica sempre la stampabilità in anteprima nel slicer prima di finalizzare il CAD. Quello che sembra ovvio in 3D può generare supporti inaccessibili o zone non stampabili.
Quale materiale scegliere e quali parametri impostare?
La scelta del materiale determina non solo le proprietà meccaniche, ma anche la complessità del post-processing e la ripetibilità in micro-serie.
Nylon e ASA assorbono umidità rapidamente: conservali in contenitori sigillati con silica gel e usa un essiccatore prima della stampa se il filamento è stato esposto all'aria per più di 24 ore. Il PETG è più tollerante, ma anche lui beneficia di stoccaggio asciutto per micro-serie lunghe.
Per micro-serie, standardizza su un solo materiale e un solo profilo di stampa finché la qualità non è stabile. Cambiare materiale a metà produzione introduce variabili difficili da tracciare.
Come impostare slicing, orientamento e piano di costruzione?
L'orientamento è la decisione più impattante sull'intera stampa. Sceglierlo male significa supporti inutili, superfici di contatto degradate e resistenza meccanica ridotta.
Regole operative per l'orientamento:
- Posiziona le superfici funzionali (accoppiamenti, fori di precisione) sul piano XY, non su Z
- Riduci l'altezza totale del pezzo per minimizzare il tempo di stampa e il rischio di distorsione
- Evita superfici piane orizzontali a metà altezza: generano linee di strato visibili e zone di debolezza
- Per pezzi lunghi e sottili, inclina di 15–30° per distribuire meglio le tensioni residue
Per la preparazione del file e il controllo mesh prima dello slicing, verifica sempre che non ci siano geometrie non-manifold. Bambu Studio, PrusaSlicer e Ultimaker Cura hanno tutti un repair automatico, ma non sempre risolvono errori complessi.
Sul nesting di più pezzi: distribuisci i pezzi con almeno 5 mm di distanza tra loro e posiziona i pezzi più alti al centro del piano per ridurre le vibrazioni a fine stampa. La gestione della cucitura (seam) in PrusaSlicer con la modalità Aligned produce risultati più puliti su pezzi tecnici rispetto alla modalità casuale.
Un consiglio: usa layer sacrificabili (raft o brim) solo quando l'adesione è critica. Su Bambu Lab con piano PEI, il brim è spesso superfluo per pezzi con base ≥ 4 cm². Eliminarli riduce il post-processing e il rischio di danneggiare la superficie inferiore.
Post-processing, test meccanici e come iterare il progetto
La sequenza standard di post-processing per parti FDM funzionali:
- Rimozione supporti (pinze, bisturi, acqua calda per supporti solubili PVA)
- Finitura superficiale se richiesta (carta abrasiva 120–400, primer, verniciatura)
- Inserimento inserti a caldo con saldatore o stazione di rework (temperatura 200–230°C per PLA/PETG)
- Trattamento termico opzionale per Nylon (annealing a 80°C per 2–4 ore migliora la cristallinità)
- Controllo dimensionale con calibro o comparatore
Per i test meccanici in laboratorio, tre prove coprono la maggior parte dei casi pratici: trazione semplice su provino stampato in direzione XY e Z (confronto diretto dell'anisotropia), test di flessione a tre punti su campione piatto, e test di fatica semplificato con carico ciclico manuale per componenti a cerniera. I casi industriali su componenti complessi, come quelli documentati da Inside Metal Additive Manufacturing, confermano che accoppiare simulazione FEA e test fisici riduce le iterazioni anche su progetti polimerici.
I failure case più comuni e le correzioni:
- Delaminazione in Z: aumenta temperatura di stampa di 5–10°C, riduci velocità del 20%
- Warping agli angoli: aggiungi brim, aumenta temperatura piano, usa ASA invece di ABS
- Fori fuori tolleranza: aggiungi offset di compensazione nel CAD (+0,2 mm sul raggio)
- Superficie superiore porosa: aumenta il numero di top layers a 5–6, riduci velocità top surface
Un consiglio: documenta ogni iterazione con una foto del difetto e il parametro modificato. Dopo tre cicli, il pattern degli errori diventa prevedibile e le correzioni si applicano in anticipo.
Come passare dal prototipo alla micro-serie con qualità ripetibile?
Il salto da un pezzo singolo a 20–100 pezzi richiede di stabilizzare il processo prima di avviare il batch. Le best practice per la prototipazione industriale indicano che la variabilità dimensionale tra pezzi dello stesso batch è il primo indicatore da monitorare.
Metriche QC pratiche per micro-serie FDM:
- Variabilità dimensionale: misura 3 quote critiche su ogni pezzo; accetta variazione ≤ ±0,3 mm
- Percentuale di scarto: target ≤ 5% per materiali standard, ≤ 10% per materiali tecnici
- Cpk semplificato: calcola (quota media - limite di specifica) / (3 × deviazione standard); Cpk ≥ 1,0 indica processo sotto controllo
Per batch printing su più macchine, calibra ogni stampante con lo stesso provino di riferimento prima del ciclo produttivo. Su Bambu Lab, il sistema di calibrazione automatica riduce la variabilità macchina-a-macchina, ma un controllo manuale del primo layer rimane necessario per materiali tecnici.
Quando conviene passare a CNC o stampaggio a iniezione? Generalmente, per produzioni di centinaia o più pezzi identici, il costo per pezzo in FDM tende a diventare superiore rispetto allo stampaggio, anche valutando i costi di attrezzaggio. Per tolleranze molto strette, il CNC può essere preferibile sin dall'inizio.
Quali strumenti CAD, slicer e stampanti scegliere per il mercato italiano?
CAD e modellazione:
- Fusion 360 (Autodesk): ideale per DfAM grazie all'integrazione nativa con ottimizzazione topologica e simulazione FEM. Esporta direttamente in .3MF per Bambu Studio. Abbonamento annuale con piano gratuito per uso personale/startup.
- FreeCAD: open source, ottimo per chi lavora su Linux o preferisce un workflow completamente libero. Il workbench FEM integrato permette analisi di base senza costi aggiuntivi.
Slicer:
- Bambu Studio: slicer ufficiale per stampanti Bambu Lab, con profili ottimizzati per tutti i materiali e gestione avanzata del multi-materiale AMS. Aggiornamenti frequenti e integrazione diretta con il cloud Bambu.
- PrusaSlicer: flessibile e potente, con controllo granulare su supporti, seam e modifier meshes. Compatibile con qualsiasi stampante FDM tramite profili personalizzati.
- Ultimaker Cura: ampia libreria di profili macchina, utile per ambienti con parco macchine eterogeneo.
Stampanti e ecosistema:
Per uso professionale in Italia, le stampanti Bambu Lab (serie X1, P1, A1) offrono il miglior equilibrio tra velocità, qualità e ripetibilità nella fascia consumer/prosumer. La simulazione di processo integrata con Bambu Studio riduce gli errori di setup. Lovabyte, con sede a Melegnano, è il punto di riferimento in Italia per acquisto, assistenza tecnica Bambu Lab e consulenza DfAM.
Aggiungi PrusaSlicer solo quando hai bisogno di controllo avanzato sui supporti o su stampanti non-Bambu.*
Checklist pre, durante e post stampa
Prima della stampa:
- File .3MF o .STL senza errori di mesh verificato nel slicer
- Orientamento ottimizzato per i carichi e le superfici funzionali
- Materiale asciutto (essiccatore se necessario)
- Z-offset calibrato, piano pulito
- Supporti verificati e ridotti al minimo
- Versione file salvata con numero progressivo
Durante la stampa:
- Primo layer: adesione uniforme senza sollevamenti
- Nessuna sotto-estrusione visibile nei primi 5 layer
- Temperatura ambiente stabile (evita correnti d'aria per ASA/Nylon)
Dopo la stampa:
- Supporti rimossi senza danneggiare le superfici funzionali
- Quote critiche misurate con calibro
- Inserti montati e testati
- Pezzo documentato (foto + parametri) prima del test
Criteri di accettazione rapida: il pezzo va al test se le quote critiche rientrano nella tolleranza specificata, non ci sono delaminazioni visibili e le superfici di accoppiamento sono libere da bave. Altrimenti, torna alla fase di slicing o CAD con una nota sul difetto riscontrato.
Quello che nessuno ti dice sul workflow reale
L'errore più comune che vedo ripetersi nelle aziende e nei laboratori non è tecnico: è saltare la fase DfAM convinti che «tanto si sistema in post-processing». Non si sistema. Un pezzo mal orientato o con pareti sottodimensionate non migliora con la carta abrasiva.
La seconda trappola è la gestione dei file. Lavorare su un unico file CAD senza versioning significa perdere ore a ricostruire una geometria che funzionava tre iterazioni fa. Un sistema semplice, anche solo una cartella con suffissi numerici, vale quanto un corso avanzato di slicing.
Quello che invece sorprende positivamente chi adotta un workflow strutturato è la velocità con cui si stabilizza il processo. Dopo 3–4 iterazioni documentate, i parametri convergono e le stampe successive escono corrette al primo tentativo. La ripetibilità non è un obiettivo lontano: è il risultato naturale di un processo ben registrato.
Lovabyte: dal prototipo alla micro-serie, con supporto reale
Seguire un workflow strutturato è la parte teorica. Avere gli strumenti giusti e qualcuno che risponde quando qualcosa non torna è la parte che fa la differenza nella pratica.
Lovabyte, da Melegnano, offre stampa FDM su richiesta per prototipi e micro-serie, consulenza DfAM personalizzata, assistenza tecnica specializzata Bambu Lab e corsi tecnici per chi vuole portare la produzione in casa. Non è un servizio generico: ogni progetto passa da una valutazione tecnica reale, con indicazioni su materiali, orientamento e parametri prima ancora di avviare la stampa. Chi lavora con Lovabyte riduce i cicli di iterazione perché i problemi si identificano prima, non dopo la stampa.
Per iniziare, consulta i corsi e workshop tecnici o richiedi un preventivo per il tuo progetto direttamente su Lovabyte.
