In breve:
- Per preparare correttamente un file per stampa 3D FDM, è essenziale esportare un modello solido senza forature in millimetri, verificare che la mesh sia manifold e ripararla con strumenti appropriati. Prima dell'invio, bisogna assicurarsi di allegare i file in formato STL binario o 3MF, accompagnati da tutte le impostazioni di slicing e dalle tolleranze di accoppiamento concordate. Un processo accurato di analisi, test di verifica e cura nell'organizzazione del pacchetto riduce errori, tempi e costi di produzione.
Per preparare correttamente un file per stampa 3D FDM, esporta un modello manifold (watertight) in millimetri, verifica spessori e tolleranze rispetto al diametro dell'ugello, ripara la mesh con gli strumenti giusti e allega le impostazioni di slicing al pacchetto di invio. Questo è il nucleo. Tutto il resto è dettaglio operativo.

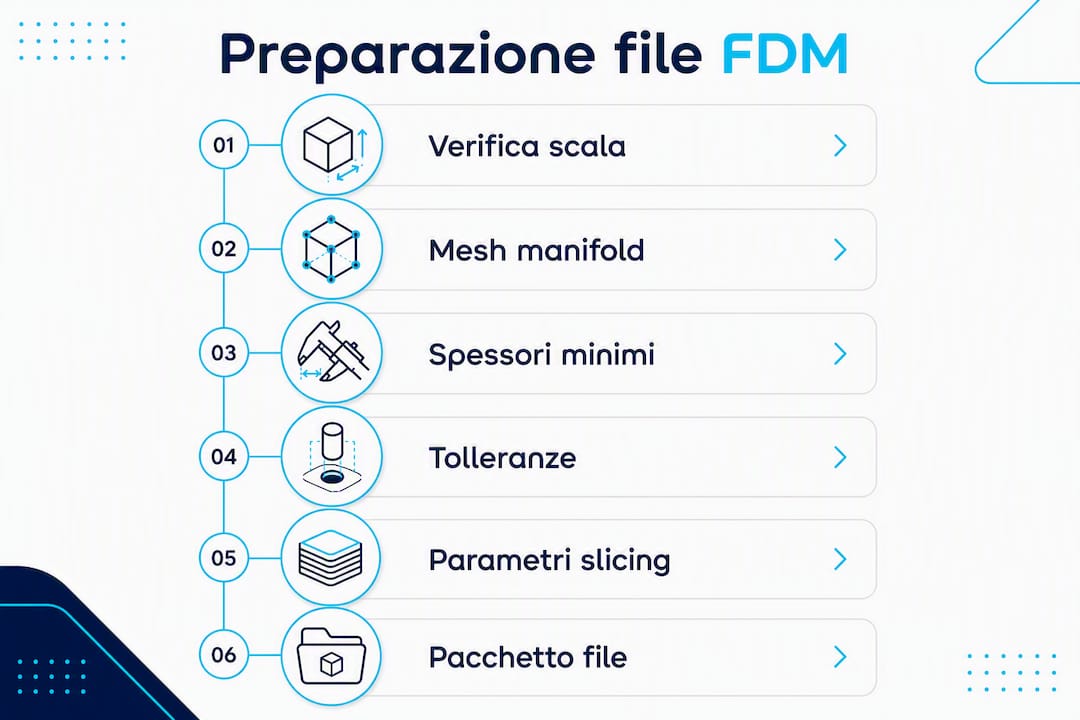

La checklist minima prima di inviare qualsiasi file a una stampante o a un service:
- Esporta in STL binario o 3MF con unità impostate in millimetri
- Verifica che la mesh sia manifold: nessuna faccia aperta, nessun bordo non-manifold, normali orientate verso l'esterno
- Controlla spessori minimi in funzione del nozzle, con pareti strutturali di spessore multiplo del diametro del nozzle
- Definisci tolleranze di accoppiamento e annotale nel file di accompagnamento
- Ripara la mesh con MeshLab, Meshmixer o Autodesk Netfabb prima dell'export finale
- Includi nel pacchetto: file separato per ogni pezzo, materiale richiesto, finitura, quantità e orientamento suggerito
Prima di avviare il CAD, chiarisci l'obiettivo del componente: un mockup estetico e un pezzo funzionale richiedono scelte completamente diverse di orientamento, materiale e tolleranze. Definirlo a priori riduce le iterazioni successive e guida ogni decisione di progetto.
Indice
- La mesh deve essere manifold: cosa controllare prima dell'export
- Scala, spessori minimi e tolleranze pratiche per FDM
- Come scegliere l'orientamento giusto per ridurre supporti e aumentare la resistenza
- Quali parametri di slicing allegare insieme ai file
- Come confezionare il pacchetto di file per un service professionale
- Workflow operativo per verificare e riparare la mesh
- Come organizzare stampe di prova e iterazioni parametriche
- Punti chiave
- Dal banco del laboratorio: gli errori che rallentano la produzione
- Lovabyte: stampa professionale, consulenza e formazione
- Fonti e risorse di riferimento
La mesh deve essere manifold: cosa controllare prima dell'export
Gli errori topologici impediscono allo slicer di calcolare i percorsi di estrusione, causando parti mancanti o fallimenti di stampa. Una mesh "manifold" significa che ogni spigolo è condiviso esattamente da due facce, il volume è chiuso e non esistono superfici interne flottanti.
I problemi più frequenti da cercare:
- Facce duplicate: due triangoli sovrapposti nello stesso punto generano ambiguità nel calcolo del volume
- Normali invertite: il slicer interpreta la superficie come rivolta verso l'interno e genera vuoti nel G-code
- Bordi aperti: spigoli condivisi da una sola faccia, tipici di mesh importate da superfici CAD non chiuse
- Triangoli degenerati: area quasi nulla, spesso residui di operazioni booleane mal riuscite
Riguardo ai formati: STL è il formato più diffuso per trasferire mesh verso i slicer e per grandi modelli è preferibile la versione binaria per ridurre i tempi di caricamento. Il formato 3MF è la scelta corretta quando il modello include più materiali, colori o configurazioni di stampa, perché conserva queste informazioni nel file stesso. AMF offre funzionalità simili ma è meno supportato dai slicer comuni.
Un consiglio: se lavori con un CAD parametrico (Fusion 360, SolidWorks, FreeCAD), esporta sempre anche il file STEP o IGES originale. Conserva la geometria intenzionale e permette al service di riaprire il modello senza perdere precisione.
Per l'analisi rapida della mesh, questi strumenti coprono la maggior parte dei casi:
- MeshLab: analisi statistica della mesh, controllo normali, chiusura buchi semplici
- Meshmixer: riparazione automatica e scultura manuale per correzioni localizzate
- Blender: editing avanzato con modificatori e operazioni booleane, utile per geometrie complesse
- BambuStudio: controllo integrato all'import con segnalazione degli errori più comuni
Per approfondire gli errori topologici comuni e come risolverli, il blog Lovabyte ha una guida dedicata.
Scala, spessori minimi e tolleranze pratiche per FDM
Lo spessore minimo non è un valore fisso: dipende da tecnologia, materiale, orientamento e funzione del pezzo. Una parete accettabile in SLA può essere troppo fragile in FDM con lo stesso spessore nominale.
La regola pratica per FDM: le pareti devono essere multipli interi del diametro del nozzle. Con un nozzle da 0,4 mm, una parete da 0,8 mm è il minimo strutturale; 1,2 mm è più affidabile per pezzi funzionali. Con nozzle da 0,6 mm, il minimo sale a 1,2 mm e le pareti strutturali partono da 1,8 mm.
| Nozzle (mm) | Spessore minimo consigliato | Tolleranza accoppiamento (PLA) | Tolleranza accoppiamento (PETG/ASA) |
|---|---|---|---|
| 0,4 | 0,8 mm (2 perimetri) | ±0,2 mm | ±0,3 mm |
| 0,6 | 1,2 mm (2 perimetri) | — | — |
| 0,8 | 1,2 mm (2 perimetri) | ±0,3 mm | ±0,4 mm |
Per accoppiamenti snap-fit, perni e fori passanti, il gap funzionale in FDM parte da 0,2 mm per PLA e sale a 0,3–0,4 mm per materiali con maggiore ritiro come PETG e ASA. I fori filettati richiedono un sottodimensionamento del diametro nominale di circa 0,2–0,3 mm per compensare l'espansione del materiale durante la stampa.
Verifica sempre la scala nel slicer prima di generare il G-code: un errore di unità (metri invece di millimetri) produce un pezzo 1.000 volte più piccolo del previsto, e i slicer non sempre avvisano.
Un consiglio: per pareti sottili soggette a carico, usa nervature di rinforzo perpendicolari anziché aumentare lo spessore uniforme. Riduci il peso e mantieni la rigidità dove serve.
Per una trattazione completa delle tolleranze dimensionali nella stampa 3D, inclusi metodi di misura e compensazione, la guida Lovabyte è un riferimento diretto.
Come scegliere l'orientamento giusto per ridurre supporti e aumentare la resistenza
L'orientamento influenza superficie, resistenza meccanica e necessità di supporti: un componente geometricamente corretto può risultare fragile se stampato nell'orientamento sbagliato. I layer FDM sono più resistenti alle forze parallele al piano XY che a quelle perpendicolari (asse Z).
Regole rapide da valutare prima dell'export:
- Orienta le superfici critiche per finitura verso il piano XY (layer più uniformi, meno visibili)
- Allinea l'asse di carico principale ai perimetri, non ai layer: un perno caricato assialmente regge di più se stampato verticalmente
- Gli overhang fino a 45° sono generalmente auto-supportanti; oltre quella soglia servono supporti o modifiche geometriche
- Aggiungi raccordi di almeno 1 mm agli spigoli vivi su superfici orizzontali per evitare distacchi
- Se un orientamento crea compromessi impossibili (finitura vs resistenza), valuta di dividere il pezzo in due parti con un giunto progettato
Per geometrie complesse, BambuStudio e PrusaSlicer mostrano in anteprima le zone di overhang critiche prima della generazione dei supporti. Usali per validare l'orientamento prima di inviare il file.
Quali parametri di slicing allegare insieme ai file
Allegare un file .3mf con il profilo di slicing configurato è il modo più diretto per garantire ripetibilità presso un service. Se non è possibile, un foglio di testo con i parametri chiave evita la maggior parte dei fraintendimenti.
Parametri minimi da comunicare:
- Altezza layer: 0,1–0,2 mm per dettaglio, 0,2–0,3 mm per velocità
- Diametro nozzle: 0,4 mm standard, 0,6 mm per pezzi grandi o veloci
- Numero di perimetri: minimo 3 per pezzi funzionali, 2 per prototipi estetici
- Densità e pattern di infill: 15–20% gyroid per prototipi, 40%+ per pezzi meccanici
- Supporti: tipo (normale o ad albero), distanza Z dalla superficie (0,2 mm tipico)
- Brim/raft: brim da 5–8 mm per pezzi con base piccola, raft per materiali difficili
- Temperatura e velocità: specifica se il materiale è non standard (es. PA, TPU, fibra)
Per ridurre tempo di stampa e consumo di materiale senza compromettere la funzione: abbassa l'infill nelle zone non strutturali, usa perimetri multipli invece di infill alto per la resistenza, e attiva la modalità "vase mode" solo per contenitori a parete singola.
Per approfondire le impostazioni di slicing e i profili per diversi materiali, la guida Lovabyte copre PrusaSlicer, Ultimaker Cura e BambuStudio con esempi pratici.
Come confezionare il pacchetto di file per un service professionale
Una checklist rigorosa prima dell'invio riduce errori di preventivo, tempi di post-processing e costi evitabili. Un service riceve decine di file al giorno: un pacchetto ben organizzato viene lavorato prima e con meno domande di chiarimento.
File da includere:
- Un file STL o 3MF per ogni pezzo distinto (non unire tutto in un unico file)
- File STEP o IGES se disponibili, per permettere modifiche rapide senza rimodellare
- STL binario per file superiori a 5 MB (caricamento più veloce, dimensione ridotta)
Convenzione di naming consigliata: nomeprogetto_v02_PLA_x3.stl dove la versione, il materiale e la quantità sono leggibili dal nome file senza aprirlo.
Informazioni da allegare in un documento separato:
- Materiale preferito e alternative accettabili
- Finitura richiesta (grezza, levigata, verniciata)
- Tolleranze critiche e zone di accoppiamento
- Orientamento suggerito con immagine di riferimento se necessario
- Note su post-processing (inserti filettati, verniciatura, assemblaggio)
Checklist rapida prima di inviare: scala verificata nel slicer, mesh watertight confermata, nessun supporto interno non drenabile, file separati per pezzo, naming coerente.
Workflow operativo per verificare e riparare la mesh
Il flusso corretto parte sempre da una copia del file originale. Non lavorare mai sul file CAD master durante la riparazione.
Strumenti e quando usarli:
- MeshLab: primo controllo statistico, visualizzazione normali, chiusura buchi semplici con filtri automatici
- Meshmixer: riparazione automatica con "Inspector", scultura manuale per correzioni localizzate, analisi di spessore
- Blender: editing avanzato, operazioni booleane, correzione normali con "Recalculate Outside"
- Autodesk Netfabb: riparazione professionale con analisi dettagliata, ideale per file complessi o produzione in serie
Flusso operativo sequenziale:
- Importa la mesh in MeshLab e controlla le statistiche (Filters > Quality Measure and Computation)
- Identifica bordi aperti e normali invertite con la visualizzazione colorata
- Applica la riparazione automatica (Filters > Remeshing > Close Holes) per buchi semplici
- Per problemi complessi, passa a Meshmixer con la funzione Inspector (Analysis > Inspector)
- Se la geometria richiede editing strutturale, apri in Blender con il modificatore Solidify o operazioni booleane
- Per validazione finale professionale, carica su Netfabb Cloud o usa la versione desktop
- Esporta in STL binario, verifica la dimensione del file e ricontrolla la scala nel slicer
Conserva sempre il file CAD originale (STEP/IGES) separato dalla mesh riparata. La mesh STL è il file di produzione; il STEP è la fonte di verità geometrica.
Come organizzare stampe di prova e iterazioni parametriche
Prusa Research raccomanda un approccio parametrico e iterativo: la prima stampa raramente è definitiva, e prevedere cicli di test fin dalla fase di progetto riduce i costi complessivi. Il CAD non può prevedere tutte le variabili del processo FDM, specialmente per accoppiamenti e giunti.
Test pratici da pianificare:
- Test di parete: stampa un campione 20×20×5 mm con le pareti del progetto per verificare spessore reale
- Test di accoppiamento: stampa un perno e il foro corrispondente con gap incrementali (0,1 mm per step) per trovare il gioco funzionale
- Test di overhang: rampa da 30° a 70° per calibrare il limite senza supporti sulla tua stampante
- Test di superficie: campione con diverse altezze layer per scegliere il compromesso velocità/finitura
Metodo iterativo consigliato:
- Stampa il test più critico per il tuo caso (accoppiamento o parete)
- Misura con calibro digitale e registra lo scarto rispetto al nominale
- Aggiorna il parametro nel CAD (non nel slicer) per mantenere la coerenza del modello
- Ristampa solo il componente modificato, non l'intero assemblaggio
- Documenta i parametri validati in un foglio di calibrazione riutilizzabile
Per un prototipo estetico, la priorità è finitura superficiale e dimensioni esterne. Per un componente funzionale, la priorità è la precisione degli accoppiamenti e la resistenza meccanica. Le due cose richiedono parametri diversi e spesso orientamenti diversi.
Per approfondire il workflow dalla progettazione alla produzione, inclusi i passaggi di controllo qualità, la guida Lovabyte copre l'intero ciclo.
Punti chiave
Preparare file per stampa 3D FDM richiede mesh manifold in millimetri, spessori calibrati sul nozzle, tolleranze verificate con stampe di test e un pacchetto di invio completo con parametri di slicing allegati.
| Punto | Dettagli |
|---|---|
| Mesh manifold obbligatoria | Verifica chiusura watertight, normali e assenza di facce duplicate prima di ogni export. |
| Spessori multipli del nozzle | Pareti strutturali da almeno 2× il diametro del nozzle; con 0,4 mm il minimo è 0,8 mm. |
| Tolleranze da testare fisicamente | Gap per accoppiamenti FDM parte da 0,2 mm (PLA) e sale con materiali a maggiore ritiro. |
| Pacchetto di invio completo | File separato per pezzo, naming con versione e materiale, parametri di slicing allegati. |
| Lovabyte per stampa e consulenza | Lovabyte offre servizio FDM su richiesta, consulenza tecnica e corsi per chi preferisce delegare. |
Dal banco del laboratorio: gli errori che rallentano la produzione
L'errore più comune che arriva in laboratorio non è la mesh rotta. È il file corretto inviato senza contesto: nessuna indicazione sul materiale, nessuna nota sulle tolleranze critiche, nessun orientamento suggerito. Il risultato è una stampa tecnicamente riuscita ma funzionalmente sbagliata.
Il secondo problema più frequente è la scala. Modelli esportati in metri invece di millimetri, o ridimensionati nel slicer senza aggiornare il CAD, generano pezzi inutilizzabili e iterazioni evitabili. Un controllo di trenta secondi nel slicer prima dell'invio elimina questo problema completamente.
Quello che accelera davvero la produzione è un template di parametri riutilizzabile: un foglio con materiale, nozzle, layer height, perimetri e tolleranze critiche per ogni famiglia di pezzi. Chi lo adotta riduce le domande di chiarimento e ottiene preventivi più precisi al primo tentativo.
Le stampe di prova non sono un costo extra. Sono il modo più rapido per convergere su tolleranze funzionali, specialmente per accoppiamenti snap-fit e perni. Un test da 15 minuti di stampa vale più di tre iterazioni sul modello CAD fatte a occhio.
Lovabyte: stampa professionale, consulenza e formazione
Chi preferisce delegare la produzione o ha bisogno di supporto tecnico sul progetto trova in Lovabyte un riferimento diretto. Il vantaggio concreto rispetto a un service generico è la consulenza integrata: non solo stampi il file, ma ricevi indicazioni su orientamento, materiale e tolleranze prima che il pezzo entri in macchina.
Lovabyte offre stampa FDM su richiesta per prototipi e micro-serie, assistenza tecnica specializzata Bambu Lab, consulenza sulla progettazione per additive manufacturing e corsi pratici per chi vuole gestire la produzione in proprio. Per chi lavora su progetti ricorrenti, i template di parametri e il dialogo tecnico diretto riducono i tempi di approvazione e le rilavorazioni.
Per avviare un ordine o ricevere un preventivo, prepara il pacchetto con file STL/3MF separati per pezzo, note su materiale e finitura, e le tolleranze critiche annotate. Poi richiedi il preventivo online direttamente dal sito.
Fonti e risorse di riferimento
Le risorse citate in questa guida, utili per approfondire strumenti e linee guida tecniche:
- Progettazione additive manufacturing: come preparare un file 3D corretto per la stampa (Coesum.it): guida pratica su topologia, orientamento e checklist pre-invio
- Modellare tenendo a mente la stampa 3D (Prusa Knowledge Base): raccomandazioni tecniche su tolleranze, test iterativi e profili di slicing
- STL File: guida completa alla gestione del formato STL (Ecut.it): differenze tra STL binario e ASCII, watertight e strumenti di riparazione
- Tolleranza dimensionale nella stampa 3D (Lovabyte blog): metodi di misura e compensazione per accoppiamenti FDM
- Workflow preparazione modello 3D (Lovabyte blog): controllo file e preparazione per stampa con esempi aggiornati
Un consiglio: quando invii file a un service, allega sempre il STEP originale insieme all'STL. Se emerge un problema geometrico, il service può proporre una correzione rapida senza rimandare il file al progettista.
