Per la stampa FDM su termoplastici amorfi come PLA, PETG e ABS, la scelta più versatile resta l'inserto in ottone con inserimento termofissato (heat-set). Scalda l'inserto, lo affonda nel foro con un saldatore o una punta dedicata e ottieni una filettatura metallica permanente, riutilizzabile decine di volte senza usurare la plastica.
Ci sono eccezioni. Su parti rigide o materiali termoindurenti il press-fit funziona meglio, mentre per la produzione automatizzata ad alto volume il costampaggio elimina un passaggio manuale in linea. Ecco la scelta per tre scenari tipici:
- Prototipo singolo o piccola modifica: inserto heat-set in ottone, montato a mano con saldatore.
- Piccola serie (10-200 pezzi): heat-set con stazione dedicata o press-fit se il materiale è rigido.
- Produzione automatizzata di volume: costampaggio integrato nello stampaggio a iniezione o inserimento robotizzato.
Un consiglio: se non sai ancora quale metodo scegliere, parti sempre da heat-set: è il più tollerante agli errori di stampa e il più facile da correggere se il foro non è perfetto.
Punti chiave
Gli inserti in ottone termofissati offrono il miglior compromesso tra resistenza, riutilizzabilità e facilità di montaggio per la maggior parte delle parti FDM.

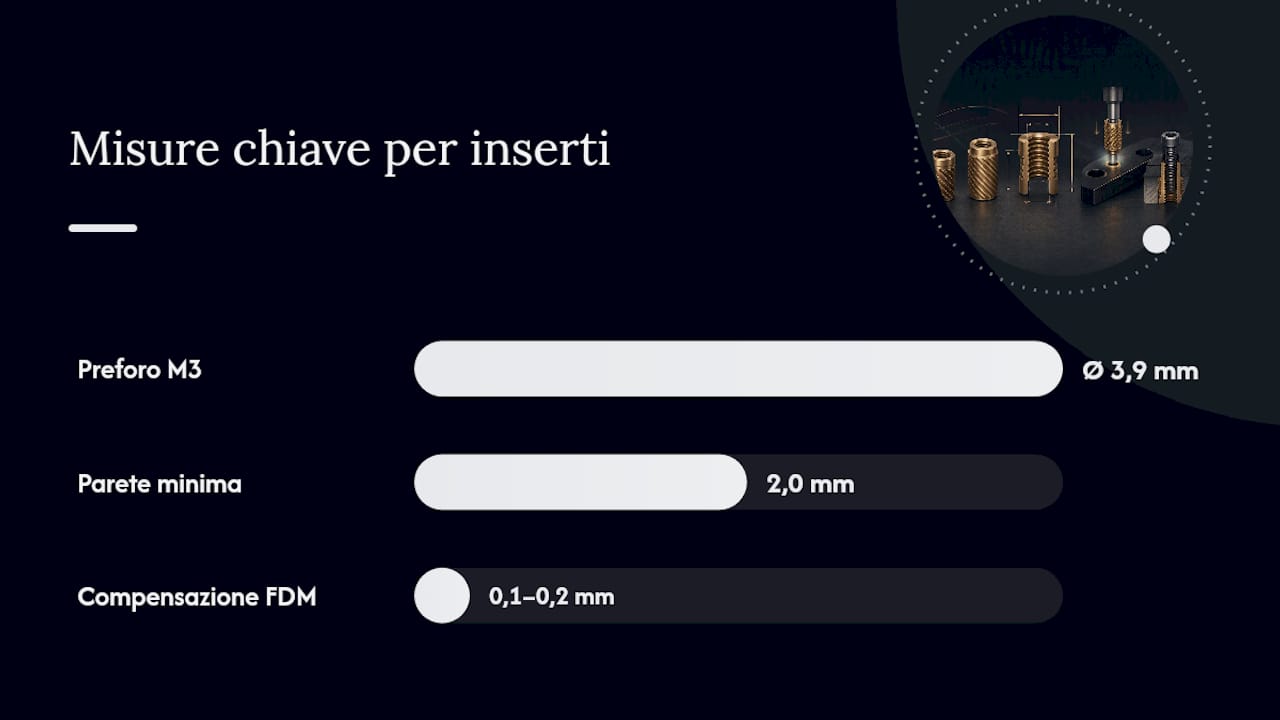

| Punto | Dettagli |
|---|---|
| Metodo di default | Scegli heat-set in ottone per prototipi e piccole serie su materiali amorfi. |
| Preforo M3 | Usa 3,9 mm di diametro con parete minima da 2,0 mm attorno al foro. |
| Compensazione FDM | Aggiungi 0,1-0,2 mm al diametro digitale per il ritiro del filamento. |
| Alternative mirate | Passa a press-fit su materiali rigidi, a costampaggio per volumi industriali. |
| Supporto Lovabyte | Lovabyte offre corsi, assistenza Bambu Lab e stampa su richiesta per chi vuole delegare il montaggio inserti. |
Indice
- Quali sono i tipi di inserti filettati per parti stampate in 3D?
- Come si installano gli inserti termofissati passo per passo
- Press-fit e costampaggio: quando sono la scelta migliore
- Che diametro deve avere il preforo per gli inserti filettati?
- Perché il materiale e la geometria dell'inserto cambiano la tenuta
- Quali strumenti servono per montare gli inserti filettati
- Come si verifica la tenuta reale degli inserti montati
- Vuoi imparare o delegare il montaggio degli inserti?
- Domande frequenti sugli inserti filettati 3D
- Fonti
Quali sono i tipi di inserti filettati per parti stampate in 3D?
Esistono quattro famiglie principali di inserti filettati, e conoscerle bene evita scelte sbagliate in fase di progetto. Gli inserti termofissati (heat-set) si scaldano e si affondano nel foro stampato, fondendo localmente la plastica che poi si solidifica attorno alla zigrinatura esterna. Gli inserti a pressione (press-fit) entrano a freddo per interferenza meccanica, senza calore: la plastica si deforma elasticamente attorno all'inserto. Gli inserti da costampaggio vengono posizionati nello stampo prima dell'iniezione e diventano parte integrante del pezzo fin dalla produzione. Le boccole autofilettanti, infine, tagliano il proprio filetto ruotando a vite in un foro liscio, senza calore né presse.
Per la stampa FDM, il confronto tra i principali metodi disponibili per inserti in plastica mostra che ottone e acciaio restano i materiali più diffusi, ognuno con un profilo di resistenza diverso.
Un consiglio: le boccole autofilettanti sembrano comode perché non servono strumenti termici, ma tengono meno bene sotto vibrazioni ripetute: usale solo per assemblaggi che smonti raramente.
I criteri di scelta pratici sono tre: materiale della parte ospite (i termoplastici amorfi si prestano meglio all'heat-set dei semicristallini), spessore della parete attorno al foro, e quante volte prevedi di smontare e rimontare la vite. Se l'assemblaggio è definitivo e ripetibile, l'heat-set vince quasi sempre.
Un consiglio: per pareti sottili sotto i 2 mm, scegli sempre una versione corta dell'inserto: eviti crepe da eccesso di calore trasmesso.
Come si installano gli inserti termofissati passo per passo
L'installazione heat-set segue una sequenza precisa, e sbagliare anche un passaggio compromette la tenuta.
- Stampa il foro con diametro leggermente inferiore a quello nominale dell'inserto, seguendo i valori di preforo del produttore.
- Monta la punta di riscaldamento corretta sul saldatore o sulla stazione dedicata, dimensionata sul diametro esterno dell'inserto.
- Porta la punta alla temperatura consigliata, generalmente tra 180 e 220 °C a seconda del materiale della parte: il PLA richiede temperature più basse dell'ABS o del PETG.
- Appoggia l'inserto sul foro e lascialo scaldare per pochi secondi prima di applicare pressione, senza forzare da subito.
- Spingi con movimento verticale e costante fino a filo pezzo, lasciando che il calore fonda la plastica attorno alla zigrinatura.
- Rimuovi la punta e lascia raffreddare senza toccare l'inserto per almeno 20-30 secondi.
Gli inserti in ottone UHL/HHL sono pensati proprio per questo tipo di installazione su termoplastici amorfi, e la loro compatibilità copre PLA, PETG, ABS, ASA e Nylon nelle versioni corte per pareti sottili.
I difetti più comuni sono tre: spanamento (foro troppo largo, l'inserto non tiene), surriscaldamento (plastica che cola oltre il bordo, indebolendo la parte) e inserimento obliquo (filettatura non allineata all'asse). In tutti e tre i casi la causa è quasi sempre una temperatura o una velocità di inserimento sbagliata.
Un consiglio: se vedi un alone di plastica fusa che risale oltre il livello dell'inserto, hai usato troppo calore o troppa pressione: riduci uno dei due al prossimo pezzo.
Press-fit e costampaggio: quando sono la scelta migliore
Il press-fit sfrutta l'interferenza dimensionale: il foro è più piccolo del diametro esterno dell'inserto, che entra a pressione e resta bloccato per attrito e deformazione elastica del materiale. Non serve calore, ma serve una pressa o un utensile di spinta calibrato, ed è più adatto a materiali rigidi che non tollerano bene il ciclo termico dell'heat-set.
Il costampaggio, invece, integra l'inserto direttamente nello stampo durante l'iniezione: la plastica fusa avvolge la boccola metallica mentre si solidifica, secondo la logica descritta per i metodi di inserimento disponibili per materie plastiche. È la soluzione tipica per produzioni automotive o elettroniche ad alto volume, dove l'automazione conta più della flessibilità.
| Metodo | Attrezzatura richiesta | Automazione | Resistenza meccanica |
|---|---|---|---|
| Heat-set | Saldatore o stazione dedicata | Bassa/media | Alta, dipende dal calore applicato |
| Press-fit | Pressa o morsetto calibrato | Media | Buona su materiali rigidi |
| Costampaggio | Stampo a iniezione dedicato | Alta | Ottima, integrazione nativa |
-
Il press-fit conviene quando il materiale è troppo sensibile al calore per l'heat-set.
-
Il costampaggio conviene solo sopra certi volumi produttivi, perché richiede uno stampo dedicato.
Che diametro deve avere il preforo per gli inserti filettati?
Il diametro di preforo cambia in base alla dimensione della filettatura, e sbagliarlo di pochi decimi compromette la tenuta. La tabella dimensionale per inserti M2-M12 fornisce valori pratici di riferimento già validati dai produttori.
Regole di progettazione utili in CAD: la stampa FDM tende a produrre fori leggermente più piccoli del nominale per via del ritiro del filamento, quindi vale la pena compensare aggiungendo 0,1-0,2 mm al diametro digitale. Orienta la parte in modo che l'asse del foro sia verticale rispetto al piano di stampa, dove la geometria circolare risulta più precisa, e aggiungi un rinforzo (una zona a spessore maggiorato o un boss cilindrico) attorno al foro per distribuire meglio lo sforzo torsionale.
- Verifica sempre lo spessore minimo di parete indicato dal produttore prima di ridurre il boss attorno al foro.
- Per fori vicini al bordo del pezzo, aumenta lo spessore locale del 30-50% rispetto al resto della parte.
Le librerie CAD come TraceParts offrono disegni pronti in formati come STEP e SOLIDWORKS, comodi per importare l'inserto esatto nel proprio assembly senza ridisegnarlo da zero.
Perché il materiale e la geometria dell'inserto cambiano la tenuta
L'ottone resta il materiale più diffuso per gli inserti heat-set perché la sua conducibilità termica favorisce il trasferimento di calore necessario a fondere localmente la plastica durante l'installazione, come sottolineano i produttori specializzati in inserti per materie plastiche. L'acciaio, più duro ma meno conduttivo, si usa quando serve resistenza superiore in ambienti abrasivi o a contatto con sostanze chimiche aggressive.
La geometria esterna conta quanto il materiale: superfici zigrinate, scanalate o godronate migliorano la tenuta in trazione e torsione riducendo l'estrazione o la rotazione dell'inserto nella plastica, secondo l'analisi sulla geometria e le applicazioni per costampaggio. Più scanalature incrociate ci sono, più la plastica fusa si interblocca meccanicamente con la boccola.
- Su parti soggette a coppia elevata, scegli inserti con scanalature incrociate anziché zigrinatura lineare.
- Su parti con pareti sottili, preferisci sempre la versione corta indipendentemente dal materiale scelto.
Un consiglio: se il tuo assemblaggio subisce vibrazioni continue, valuta inserti con scanalature a diamante: si sfilano molto meno rispetto a una zigrinatura semplice.
Quali strumenti servono per montare gli inserti filettati
Per montare inserti in casa o in officina servono pochi strumenti, ma di qualità adeguata:
- Stazione saldante con controllo di temperatura o tool heat-set dedicato.
- Set di punte intercambiabili nei diametri M2-M12.
- Pressa manuale o morsetto calibrato per il press-fit.
- Calibro digitale per verificare il diametro reale del foro stampato prima dell'inserimento.
Prima di acquistare un kit di inserti, controlla questi punti:
- Materiale dichiarato (ottone o acciaio) e certificazione dimensionale del produttore.
- Range di misure disponibili, dalla M2 alla M8 come minimo per coprire la maggior parte dei progetti.
- Disponibilità di versioni corte per applicazioni con pareti sottili.
- Reputazione del fornitore, verificabile tramite recensioni tecniche o guide comparative sui tipi di elementi di fissaggio.
Per approfondire tecniche di montaggio più ampie, la guida sulle tecniche di assemblaggio componenti 3D copre anche i fissaggi complementari agli inserti.
Come si verifica la tenuta reale degli inserti montati
I fornitori specializzati osservano che la relazione tra geometria esterna e tenuta meccanica non è lineare: oltre un certo numero di scanalature, l'aumento di resistenza diventa marginale mentre il rischio di frattura del materiale plastico circostante cresce. Vale la pena testare, non solo fidarsi della scheda tecnica.
Un protocollo di verifica rapido in laboratorio prevede tre passaggi:
- Test di estrazione assiale: applica una forza crescente lungo l'asse della vite fino a cedimento e registra il valore.
- Test di coppia di svitamento: avvita e svita ripetutamente misurando quando la coppia richiesta scende sotto la soglia utile.
- Ispezione visiva post-test: controlla crepe radiali attorno al foro, segno di sovrariscaldamento o preforo sottodimensionato.
Un consiglio: in micro-serie, un controllo a campione su un pezzo ogni 20-30 riduce drasticamente i resi per inserti che si sfilano, senza rallentare la produzione.
Come Lovabyte applica questi criteri nelle commesse reali
Nelle lavorazioni per clienti, Lovabyte seleziona il metodo di inserimento in base al materiale e al volume richiesto, non per abitudine. Chi preferisce delegare la produzione trova nei servizi di stampa su richiesta un percorso già collaudato per prototipi e micro-serie.
Vuoi imparare o delegare il montaggio degli inserti?
Se preferisci non affrontare da solo curva di apprendimento e attrezzatura, Lovabyte copre l'intero percorso: dai corsi tecnici pratici all'assistenza specializzata Bambu Lab, fino alla stampa su richiesta per chi vuole ricevere il pezzo con gli inserti già montati e testati.
I corsi e workshop Lovabyte coprono anche le tecniche di inserimento heat-set con dimostrazioni pratiche in laboratorio a Melegnano, utili se vuoi acquisire l'abilità internamente. Se invece hai già una stampante Bambu Lab e serve solo supporto tecnico su configurazione o problemi di stampa legati ai fori per inserti, l'assistenza specializzata Bambu Lab risolve il problema senza dover smontare tutto da capo. Per chi preferisce affidare direttamente la produzione, la pagina stampa su richiesta a Melegnano permette di ottenere un preventivo per prototipi o micro-serie con inserti già installati secondo specifica.
Domande frequenti sugli inserti filettati 3D
Che differenza c'è tra inserti filettati in ottone e in acciaio? L'ottone conduce meglio il calore, il che lo rende ideale per l'inserimento termofissato su parti stampate in FDM. L'acciaio è più duro e resiste meglio ad ambienti abrasivi o corrosivi, ma è meno adatto all'heat-set per la conducibilità termica inferiore.
Posso usare inserti filettati su qualsiasi materiale di stampa? No. Gli inserti heat-set funzionano meglio sui termoplastici amorfi come PLA, PETG, ABS e ASA. Su materiali semicristallini o molto rigidi, il press-fit o il costampaggio danno risultati più affidabili.
Quanto deve essere grande il foro per un inserto M4? Il diametro di preforo consigliato per M4 è circa 5,4 mm, con uno spessore minimo di parete attorno al foro di 2,5 mm per evitare crepe durante l'inserimento.
Gli inserti filettati si possono riutilizzare dopo lo smontaggio? Sì, è uno dei loro vantaggi principali rispetto a una filettatura tagliata direttamente nella plastica: reggono decine di cicli di avvitamento e svitamento senza perdere tenuta, a differenza del filetto diretto nel materiale stampato.
Dove trovo i file CAD per gli inserti filettati più comuni? Cataloghi come TraceParts e 3DContentCentral offrono disegni certificati dai produttori, in formati come STEP e SOLIDWORKS, pronti da importare nel proprio assembly per verificare quote prima di stampare.
