I metodi di progettazione avanzata più efficaci per meccanica, strutture e design industriale si dividono in tre famiglie principali: numerici, sperimentali e di processo. Scegliere quello giusto dipende dall'obiettivo, non dalla moda del momento.
Ecco i metodi fondamentali:
- FEM/CAE e simulazioni multifisiche — analisi strutturale, termica, fluidodinamica (CFD), modale e transitoria
- Ottimizzazione topologica — riduzione di massa con vincoli strutturali, da combinare con DfAM
- Progettazione parametrica e generativa — iterazione rapida del concept, controllo geometrico, modellazione guidata da regole
- Digital Image Correlation (DIC) e metodi sperimentali — misura di spostamenti e deformazioni a pieno campo per calibrare modelli FEM
- Estensimetri, prove Hopkinson, termografia e analisi modale sperimentale — validazione in condizioni statiche, dinamiche e di fatica
- DfAM (Design for Additive Manufacturing) — progettazione orientata alla fabbricazione additiva, con geometrie non realizzabili per via convenzionale
- DfX (DfM, DfA) e IDOV/DFSS — integrazione di qualità, producibilità e Voice of the Customer nel ciclo progettuale
Tre scenari, tre raccomandazioni immediate: se stai sviluppando un concept leggero, parti da ottimizzazione topologica e DfAM; per una verifica strutturale critica, usa FEM multifisico calibrato con campagna DIC ed estensimetri; per un progetto orientato alla produzione, applica DfX e DFSS con il modello IDOV. I riferimenti formativi italiani di riferimento sono il Politecnico di Milano, la Sapienza (Università di Roma) con il master in Progettazione Strutturale Avanzata EuroProject, e l'Università di Catania con il corso di Progettazione Meccanica Avanzata con metodi sperimentali e numerici.
Punti chiave
I metodi di progettazione avanzata più efficaci combinano simulazione numerica calibrata sperimentalmente, ottimizzazione topologica orientata alla fabbricazione e processi IDOV/DfX per integrare qualità e producibilità fin dal concept.
| Punto | Dettagli |
|---|---|
| Numerici vs sperimentali | Usa FEM nelle fasi iniziali per orientare il design; aggiungi DIC ed estensimetri per calibrare il modello prima della validazione finale. |
| Calibrazione sperimentale | Senza confronto tra dati misurati e previsioni FEM, il modello non è affidabile per iterazioni successive. |
| DfAM e progettazione parametrica | Combinare ottimizzazione topologica con DfAM permette geometrie leggere e producibili che il design convenzionale non raggiunge. |
| Priorità software | Inizia da modellazione parametrica e FEM base; aggiungi ottimizzazione topologica e post-processing DIC man mano che il progetto lo richiede. |
| Formazione in Italia | Politecnico di Milano, Università di Catania e Sapienza offrono percorsi con laboratori attrezzati; i costi variano da workshop brevi (—) a master universitari (—). |
Indice
- Quali metodi numerici usare: FEM, CAE e simulazioni avanzate
- Come si validano i modelli con metodi sperimentali?
- Ottimizzazione topologica, progettazione parametrica e generativa
- Come i materiali avanzati cambiano le scelte progettuali
- Workflow di prototipazione rapida: dall'idea al prototipo validato
- Quali strumenti software e hardware imparare per prima cosa?
- Come funzionano IDOV, DFSS e Design for X nel processo progettuale?
- Dove imparare in Italia: corsi, master e costi orientativi
- Come impostare un progetto con metodi avanzati in 6 passi
- La simulazione senza il prototipo fisico è una scommessa
- Fonti
Quali metodi numerici usare: FEM, CAE e simulazioni avanzate
Il metodo agli elementi finiti (FEM) è lo strumento di calcolo strutturale più diffuso nell'ingegneria meccanica e civile. Applicarlo bene, però, richiede più di un modello CAD e un click su "calcola".
La scelta del tipo di analisi dipende dal problema:
- Analisi lineare statica — valida per piccole deformazioni e materiali isotropi omogenei; rapida, adatta alle fasi di concept
- Analisi non lineare — necessaria con grandi deformazioni, contatti, plasticità o materiali compositi
- Analisi modale — identifica frequenze proprie e modi di vibrare; fondamentale prima di qualsiasi analisi dinamica
- Analisi transitoria — risposta nel tempo a carichi variabili; più costosa computazionalmente, riservata alla fase di embodiment
- Simulazioni multifisiche — accoppiano struttura, termica e fluidi; utili per componenti soggetti a gradienti termici o flussi interni
L'integrazione precoce nel ciclo di progetto fa la differenza. Un modello FEM semplificato in fase di concept, anche con mesh grossolana, permette di scartare geometrie non promettenti prima di investire ore in CAD dettagliato. Nella fase di embodiment si raffina la mesh, si aggiungono condizioni al contorno realistiche e si calibra il modello con i primi dati sperimentali disponibili.
La gestione dell'incertezza è spesso trascurata. Eseguire una mesh convergence study prima di fidarsi dei risultati è una pratica minima non negoziabile. La modellazione parametrica facilita questi studi perché permette di lanciare batch di simulazioni automatizzate senza ricostruire il modello ogni volta.
Sul fronte del workflow, l'integrazione CAD/CAE richiede attenzione alla pulizia della geometria: superfici ridondanti, piccoli fori e raccordi minuscoli vanno semplificati prima dell'import nel solver, altrimenti la mesh si infittisce dove non serve. Strumenti come ANSYS Mechanical, Abaqus, Nastran e i solutori integrati in Fusion 360 o SolidWorks Simulation coprono la maggior parte dei casi industriali. Per simulazioni multifisiche avanzate, OpenFOAM rimane un riferimento open source solido, soprattutto in ambito accademico.
Un consiglio: prima di raffinare la mesh, verifica che le condizioni al contorno riproducano fedelmente il vincolo reale. Un modello incastrato dove nella realtà c'è un giunto bullonato produce risultati precisi ma sbagliati.
L'integrazione di AI e BIM nei flussi progettuali sta aprendo nuove possibilità per rendere i dati di simulazione disponibili in tempo reale lungo tutto il ciclo di sviluppo, un approccio che la ricerca accademica italiana sta esplorando attivamente.
Come si validano i modelli con metodi sperimentali?
La simulazione senza validazione sperimentale è un'ipotesi, non una prova. I metodi sperimentali servono a due scopi distinti: calibrare i parametri del modello e verificare che le previsioni numeriche corrispondano al comportamento reale.
Il corso di Progettazione Meccanica Avanzata dell'Università di Catania include prove statiche e dinamiche, analisi modale sperimentale, DIC e termografia per fatica, un insieme che copre la quasi totalità dei casi di validazione industriale.
| Metodo | Scopo principale | Quando usarlo |
|---|---|---|
| Digital Image Correlation (DIC) | Misura spostamenti e deformazioni a pieno campo | Calibrazione FEM, analisi di concentrazioni di tensione, materiali non omogenei |
| Estensimetri | Misura deformazione puntuale | Verifica in punti critici noti, monitoraggio strutturale, fatica |
| Barra di Hopkinson | Caratterizzazione a velocità di deformazione elevata | Impatti, crash, materiali a comportamento rate-dependent |
| Termografia a infrarossi | Rilevazione di dissipazione energetica e danni da fatica | Prove di fatica accelerata, individuazione di cricche nascenti |
| Analisi modale sperimentale | Identificazione di frequenze proprie e smorzamento | Validazione modelli dinamici, diagnostica vibrazionale |
La procedura DIC merita un approfondimento pratico. La preparazione del provino è critica: lo speckle (pattern casuale di punti bianchi su fondo nero o viceversa) deve avere dimensione dei punti compatibile con la risoluzione della telecamera e la distanza di ripresa. Un pattern troppo fine o troppo grossolano degrada l'accuratezza della correlazione. Durante la prova, la telecamera va fissata rigidamente e l'illuminazione deve essere uniforme e stabile. Il post-processing confronta le immagini deformate con quella di riferimento e produce mappe di deformazione che si sovrappongono direttamente alle distribuzioni FEM.
Gli errori più comuni nelle campagne di calibrazione sono tre: geometria del provino non rappresentativa del componente reale (effetti di bordo diversi), rumore di misura non quantificato (nessuna stima dell'incertezza strumentale), e condizioni al contorno nel test che non riproducono quelle del modello. Quest'ultimo punto è il più insidioso: un vincolo leggermente diverso sposta i picchi di deformazione e porta a calibrazioni fuorvianti.
L'integrazione tra sperimentazione e simulazione è considerata essenziale per formare competenze pratiche in ingegneria progettuale, e i programmi didattici più aggiornati la includono esplicitamente.
Un consiglio: per una campagna sperimentale minima efficace, pianifica almeno tre ripetizioni per ogni condizione di carico e includi sempre una prova di riferimento su geometria nota (es. trave a flessione pura) per verificare la catena di misura prima di testare il componente reale.
Ottimizzazione topologica, progettazione parametrica e generativa
L'ottimizzazione topologica risponde a una domanda precisa: data una distribuzione di carichi e un insieme di vincoli strutturali, qual è la distribuzione di materiale che minimizza la massa (o massimizza la rigidezza)? Il risultato è una geometria organica, spesso simile a strutture ossee, che nessun progettista disegnerebbe a mano.
La tecnica è vantaggiosa quando la riduzione di massa è un requisito primario e il processo produttivo permette geometrie complesse, come nella stampa 3D o nella fusione a cera persa. Per componenti prodotti per fresatura convenzionale, i vincoli di producibilità limitano fortemente l'applicabilità e vanno imposti direttamente nel solver di ottimizzazione.
Progettazione parametrica vs generativa:
- La progettazione parametrica definisce la geometria attraverso parametri e relazioni matematiche. Modificare un parametro (es. spessore di una nervatura) aggiorna automaticamente tutta la geometria. Strumenti come Grasshopper per Rhino, o i modellatori parametrici integrati in Catia e NX, sono lo standard in R&D industriale.
- La progettazione generativa usa algoritmi evolutivi o di intelligenza artificiale per esplorare automaticamente lo spazio delle soluzioni possibili, producendo varianti che il progettista valuta e seleziona. È utile nelle fasi di concept exploration quando i requisiti sono ancora fluidi.
Il passaggio dal risultato topologico a una geometria producibile richiede tre operazioni: smoothing della superficie (la geometria grezza dell'ottimizzazione è discontinua e non stampabile direttamente), parametrizzazione (ricostruzione in un modellatore CAD con feature editabili) e verifica FEM della geometria ricostruita per confermare che le prestazioni strutturali siano mantenute.
Un flusso pratico tipico: definizione dei carichi e dei vincoli → ottimizzazione topologica (es. con Altair OptiStruct o nTopology) → smoothing e ricostruzione parametrica → verifica FEM → preparazione per stampa 3D con analisi DfAM → prototipo fisico. La guida su stampa parametrica per aziende e professionisti approfondisce come questa integrazione funziona nella pratica produttiva.
Come i materiali avanzati cambiano le scelte progettuali
Il materiale non è un parametro da scegliere alla fine. Definisce i modelli costitutivi da usare nel FEM, le prove sperimentali necessarie per caratterizzarlo e i processi produttivi compatibili.
I compositi a fibra (carbonio, vetro, aramide) introducono anisotropia: le proprietà meccaniche dipendono dall'orientazione delle fibre, e un modello FEM isotropo applicato a un laminato produce errori sistematici. Serve un modello a strati (ply-by-ply) con proprietà ingegneristiche per ogni orientazione. La caratterizzazione sperimentale richiede prove su provini con diverse orientazioni di fibra, non solo a 0°.
Le leghe ad alte prestazioni (titanio, Inconel, acciai maraging) presentano comportamenti complessi in fatica e a temperature elevate. La curva S-N non basta: servono dati su rapporto di ciclo, effetti di intaglio e, per applicazioni aerospaziali, prove di propagazione di cricca. Il Politecnico di Milano conduce ricerca attiva su caratterizzazione sperimentale e trattamenti superficiali per componenti meccanici ad alte prestazioni.
I trattamenti superficiali (nitrurazione, cementazione, rivestimenti PVD, nanostrutturazione) modificano le proprietà dello strato superficiale in modo discontinuo rispetto al bulk. Modellarli correttamente richiede elementi di interfaccia o leggi di contatto specifiche nel FEM, e la validazione sperimentale con nanoindentazione o prove di scratch.
Per la scelta del materiale in funzione del processo produttivo:
- Stampa 3D FDM — polimeri tecnici (PETG, PA, PC, fibra corta); proprietà anisotrope per effetto della deposizione strato per strato; caratterizzazione necessaria per ogni combinazione materiale/parametri di stampa
- Stampa 3D SLA/SLS — resine fotopolimerizzabili o polveri polimeriche; migliore isotropia rispetto a FDM, ma sensibilità all'UV e alla temperatura
- Stampa 3D metallo (DMLS/SLM) — leghe di titanio, alluminio, acciaio inox; tensioni residue significative post-stampa; trattamento termico quasi sempre necessario
- Stampaggio a iniezione — polimeri con rinforzo; orientazione delle fibre dipende dal flusso; simulazione Moldflow o Moldex3D per prevedere anisotropia
La ripetibilità nella caratterizzazione di materiali non omogenei richiede campionamento statistico adeguato: un singolo provino non è sufficiente per stimare la variabilità del processo.
Workflow di prototipazione rapida: dall'idea al prototipo validato
La prototipazione rapida non è solo "stampare veloce". È un ciclo metodico che riduce il rischio tecnico a ogni iterazione.
- Definire obiettivi e requisiti — quali prestazioni deve dimostrare il prototipo? Rigidezza, tenuta, ergonomia, assemblabilità? Senza KPI chiari, il test non ha criteri di successo.
- Modellazione parametrica o generativa — costruire il modello CAD con parametri modificabili; non congelare la geometria prima delle simulazioni preliminari.
- Simulazioni preliminari — FEM semplificato per scartare le varianti non promettenti; non serve una mesh fine in questa fase.
- Ottimizzazione topologica — applicarla dove la riduzione di massa è un requisito; poi ricostruire la geometria in CAD parametrico.
- Preparazione per stampa (DfAM) — orientazione ottimale, supporti minimi, tolleranze di accoppiamento, finitura superficiale richiesta. La guida sul workflow stampa 3D per prototipazione copre questi aspetti in dettaglio.
- Stampa prototipale e finitura — FDM per concept rapidi, SLA per dettaglio superficiale, DMLS per prototipi funzionali in metallo.
- Test sperimentali e calibrazione — DIC, estensimetri o analisi modale secondo il tipo di prestazione da verificare; confronto con previsioni FEM.
- Iterazione — aggiornare il modello CAD e il modello FEM con i dati sperimentali; ripetere dal passo 3 se necessario.
Lovabyte, con il suo hub a Melegnano, offre servizi di stampa su richiesta, assistenza tecnica e consulenza su materiali: un punto di riferimento concreto per chi vuole integrare prototipazione fisica e simulazione senza gestire internamente l'hardware.
Un consiglio: per ridurre i tempi nella fase di prototipazione, usa un servizio di stampa su richiesta per i primi concept e riserva la stampa interna (se disponibile) alle iterazioni finali, dove il controllo dei parametri di processo è critico.
I corsi universitari più aggiornati, come quello magistrale di Design per l'innovazione digitale della SAAD Unicam, includono laboratori di fabbricazione digitale e prototipazione immersiva tra i crediti formativi, a conferma che questa integrazione è ormai considerata una competenza di base.
Quali strumenti software e hardware imparare per prima cosa?
La risposta dipende dall'obiettivo di carriera, ma alcune competenze trasversali valgono per tutti.
Software, in ordine di priorità:
- Modellazione parametrica — Grasshopper (Rhino), Catia V5/V6, NX Siemens, o Fusion 360 per chi parte da zero; è la base su cui tutto il resto si appoggia
- FEM/CAE — ANSYS Mechanical o Abaqus per strutture; OpenFOAM per fluidi in ambito accademico; SolidWorks Simulation per chi lavora in PMI
- Ottimizzazione topologica — Altair OptiStruct, nTopology, o i moduli integrati in ANSYS e Fusion 360
- Post-processing DIC — GOM Correlate (versione gratuita disponibile) o VIC-2D/3D; competenza spesso sottovalutata ma molto richiesta
- Modellazione generativa — Autodesk Generative Design (integrato in Fusion 360) o Grasshopper con plugin evolutivi
Hardware da conoscere:
- Sistemi DIC binoculari (telecamere sincronizzate, illuminazione LED stroboscopica)
- Estensimetri a resistenza e catene di acquisizione (amplificatori, DAQ)
- Banchi di prova statici (macchine universali Zwick, Instron) e dinamici (shaker, martello strumentato per analisi modale)
- Stampanti 3D FDM per prototipazione funzionale rapida (tecnologia Bambu Lab per velocità e affidabilità) e SLA per dettaglio superficiale
Per chi punta alla ricerca, la priorità è FEM avanzato + DIC + analisi modale. Per R&D industriale, modellazione parametrica + ottimizzazione topologica + DfAM. Per la produzione, DfX/DFSS + simulazione di processo + metriche di qualità.
Un consiglio: costruisci il portfolio con un progetto che mostri l'intero ciclo: modello parametrico → simulazione → ottimizzazione → prototipo stampato → test con DIC o estensimetri → confronto con FEM. Un progetto completo vale più di dieci esercizi isolati.

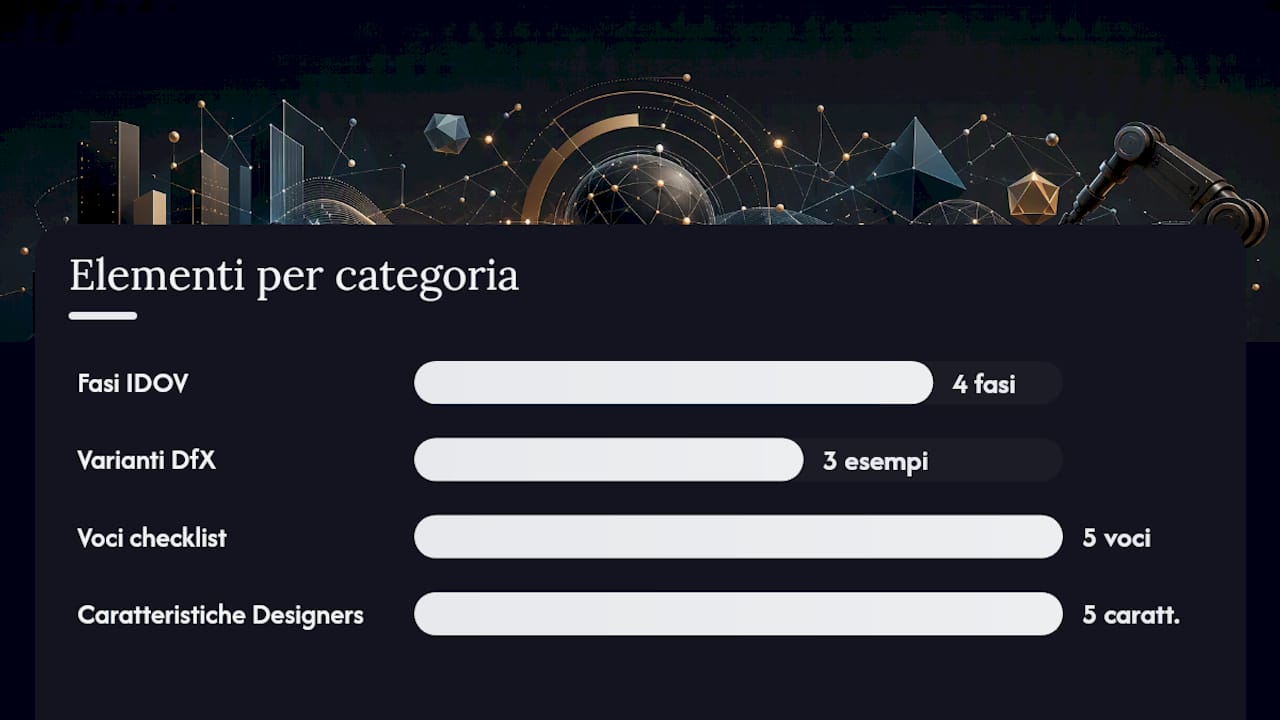

Come funzionano IDOV, DFSS e Design for X nel processo progettuale?
Il modello IDOV struttura il Design for Six Sigma in quattro fasi operative: Identify (definire requisiti e Voice of the Customer), Design (sviluppare concept e architettura), Optimize (simulare, testare e affinare) e Verify (validare con dati reali). È un framework che forza la disciplina: non si passa alla fase successiva senza aver completato gli output della precedente.
Il DfX (Design for X) è una famiglia di approcci che anticipano i problemi di una fase specifica già durante la progettazione:
- DfM (Design for Manufacturing) — ridurre il numero di operazioni, evitare geometrie difficili da lavorare, rispettare le tolleranze realizzabili con il processo scelto
- DfA (Design for Assembly) — minimizzare il numero di parti, orientare i componenti per facilitare il montaggio, eliminare ambiguità di posizionamento
- DfAM (Design for Additive Manufacturing) — sfruttare la libertà geometrica della stampa 3D, progettare supporti minimi, considerare anisotropia e tensioni residue
Una checklist pratica per integrare VOC e KPI nel flusso progettuale:
- Raccogliere la Voice of the Customer (interviste, questionari, osservazione diretta) prima di aprire il CAD
- Tradurre i requisiti utente in specifiche tecniche misurabili con QFD (Quality Function Deployment)
- Definire KPI di progetto (massa, rigidezza, tempo di assemblaggio, costo unitario) con valori target e limiti di accettazione
- Verificare il rispetto dei KPI a ogni gate di progetto, non solo alla fine
- Documentare le decisioni progettuali con la loro giustificazione tecnica
Il fallimento più comune quando si salta la fase VOC è sviluppare un prodotto tecnicamente eccellente che non risolve il problema reale dell'utente.
Designers Italia sintetizza questo approccio in cinque caratteristiche: sistemico, utente-centrico, partecipato, aperto e iterativo. Anche se il contesto è quello dei servizi digitali pubblici, la logica si trasferisce direttamente alla progettazione di prodotto industriale.
Dove imparare in Italia: corsi, master e costi orientativi
L'offerta formativa italiana in progettazione avanzata è solida, ma distribuita tra atenei con focus diversi.
Programmi universitari e master rilevanti:
- Politecnico di Milano, Dipartimento di Meccanica — ricerca e didattica su progettazione avanzata di componenti meccanici, trattamenti superficiali e caratterizzazione sperimentale; laurea magistrale in Ingegneria Meccanica con indirizzi su progettazione e produzione
- Sapienza, Università di Roma — master in Progettazione Strutturale Avanzata (EuroProject), con focus su Eurocodici, analisi strutturale avanzata e progettazione sismica; orientato a ingegneria civile e strutturale
- Università di Catania, DICAR — corso di Progettazione Meccanica Avanzata con metodi sperimentali e numerici; include prove Hopkinson, DIC, analisi modale e FEM; fortemente orientato alla validazione sperimentale
- SAAD Unicam — laurea magistrale in Design per l'innovazione e la cultura digitale; laboratori di modellazione generativa, fabbricazione digitale e prototipazione immersiva
- Consorzio TCN — corsi professionalizzanti su sperimentazione e simulazione per la progettazione avanzata, con focus su FEM, prove dinamiche e misure sperimentali
Tempi e costi orientativi:
Per chi inizia, la strategia più efficiente è combinare software open source per imparare i fondamentali (OpenFOAM, FreeCAD, Grasshopper) con un corso universitario o professionale che fornisca accesso a licenze commerciali e laboratori attrezzati. I laboratori universitari del Politecnico di Milano e dell'Università di Catania offrono accesso a strumentazione DIC e banchi di prova che sarebbe impossibile replicare individualmente.
Come impostare un progetto con metodi avanzati in 6 passi
Questo schema funziona per un progetto che parte da un concept e arriva a un prototipo validato, con iterazioni controllate.
-
Definire requisiti e KPI — output: documento di specifica con valori target misurabili (es. massa < 500 g, frequenza propria > 200 Hz, costo unitario < 50 €); strumenti: QFD, interviste VOC; criterio di successo: tutti i KPI hanno un valore numerico e un responsabile.
-
Modellare parametricamente e simulare — output: modello CAD parametrico con almeno tre varianti di concept e risultati FEM preliminari; strumenti: Grasshopper, Fusion 360, SolidWorks; criterio: almeno una variante soddisfa i KPI strutturali in simulazione lineare.
-
Ottimizzare topologicamente — output: geometria ottimizzata, smoothed e ricostruita in CAD; strumenti: OptiStruct, nTopology, Fusion 360 Generative Design; criterio: riduzione di massa verificata con FEM sulla geometria ricostruita.
-
Preparare per la produzione (DfX/DfAM) — output: file di stampa con orientazione, supporti e tolleranze definiti; analisi di assemblabilità completata; strumenti: Bambu Studio, Chitubox, Materialise Magics; criterio: nessun problema di producibilità irrisolto.
-
Prototipare e testare — output: prototipo fisico + dati sperimentali (DIC, estensimetri o analisi modale); strumenti: stampante 3D FDM/SLA, sistema DIC, macchina di prova; criterio: dati sperimentali confrontabili con previsioni FEM (scarto < 15% sui punti critici).
-
Validare e scalare — output: modello FEM calibrato, report di validazione, decisione go/no-go per la produzione; strumenti: post-processing FEM, report tecnico; criterio: tutti i KPI verificati sperimentalmente entro i limiti di accettazione.
Un consiglio: pianifica iterazioni brevi di 1–2 settimane tra i passi 2 e 5. Un ciclo lungo blocca il progetto per settimane su una variante che potrebbe essere scartata con un test rapido. La prototipazione industriale con stampa 3D permette di comprimere questo ciclo a pochi giorni.
La simulazione senza il prototipo fisico è una scommessa
Dopo anni a lavorare con flussi di progettazione che integrano simulazione e fabbricazione fisica, una cosa è diventata chiara: il modello FEM più raffinato del mondo non sostituisce un prototipo che si rompe in modo inaspettato.
Non perché la simulazione sia sbagliata. Perché le condizioni al contorno reali, i difetti di fabbricazione, le variazioni di materiale lotto per lotto e le interazioni di assemblaggio introducono variabili che nessun modello cattura completamente senza dati sperimentali. Il ciclo virtuoso è quello in cui simulazione e prototipo si alimentano a vicenda: il FEM guida dove testare, il test corregge il FEM.
Quello che spesso manca, soprattutto nei progetti universitari e nelle startup, è la fase di calibrazione. Si stampa il prototipo, si fa un test qualitativo ("regge, non regge") e si dichiara il progetto validato. Ma senza confrontare le distribuzioni di deformazione misurate con quelle simulate, non si sa se il modello è affidabile per la prossima iterazione o se ha funzionato per caso.
Il laboratorio fisico, che sia un'università attrezzata o un hub come Lovabyte, riduce questo rischio in modo concreto: accesso a strumentazione, assistenza tecnica e la possibilità di iterare rapidamente tra CAD, stampa e test. Non è un lusso, è una riduzione del rischio tecnico quantificabile.
