TL;DR:
- La ventilazione nei progetti 3D è fondamentale per prevenire vuoti interni, bruciature e deformazioni superficiali nei prototipi. La corretta progettazione e simulazione CFD, insieme all'integrazione BIM MEP e ai sistemi VMC, migliorano la qualità e la sicurezza ambientale dei laboratori di stampa 3D. Rispettare le normative, come la UNI EN 16798-1, garantisce ambienti di lavoro sani e protetti, riducendo difetti e costi di rilavorazione.
La ventilazione nei progetti 3D è il fattore tecnico che determina direttamente la qualità strutturale e la sicurezza dei prototipi stampati. Nei processi di stampa 3D e stampaggio a iniezione, la gestione del flusso d'aria non è un dettaglio secondario: incide sulla formazione di difetti, sulla finitura superficiale e sulla salute degli operatori in laboratorio. Ingegneri e designer che ignorano questo aspetto si trovano a gestire prototipi con vuoti interni, bruciature e superfici irregolari che compromettono l'intero ciclo di sviluppo. Questa guida copre strumenti, normative e metodi concreti per integrare la ventilazione fin dalle prime fasi progettuali.
Quali sono gli effetti della ventilazione sulla qualità dei prototipi 3D?
La ventilazione nei processi di stampa 3D e stampaggio a iniezione previene la formazione di sacche d'aria intrappolate che degradano la struttura interna del pezzo. Quando l'aria non trova un percorso di uscita durante il riempimento dello stampo, si comprime e genera vuoti, bruciature da surriscaldamento localizzato e deformazioni superficiali. Il risultato è un prototipo che fallisce i test meccanici o richiede rilavorazioni costose.
Nei sistemi di stampaggio a iniezione, i canali di sfiato prevengono sacche d'aria e vuoti che riducono la qualità del prototipo, permettendo un corretto riempimento e prolungando la durata dello stampo. Questo principio si trasferisce direttamente alla progettazione 3D: ogni geometria chiusa o sottosquadro è un potenziale punto di accumulo d'aria che va gestito in fase di modellazione.
I principali difetti causati da una ventilazione insufficiente includono:
- Vuoti interni: cavità non visibili dall'esterno che riducono la resistenza meccanica del pezzo
- Bruciature superficiali: causate dalla compressione adiabatica dell'aria intrappolata che raggiunge temperature elevate
- Bave di plastica: paradossalmente, uno sfiato troppo profondo causa fuoriuscita di materiale fuso
- Linee di giunzione deboli: dove due fronti di flusso si incontrano senza che l'aria abbia trovato uscita
- Finitura superficiale irregolare: opacità, rigature o texture non uniformi nelle zone di stagnazione
Il dimensionamento preciso è critico: i canali di sfiato devono essere calibrati a meno di 0,05 mm per bilanciare la fuoriuscita dell'aria con il contenimento del materiale plastico. Uno scarto di pochi centesimi di millimetro cambia completamente il risultato. Per chi lavora sulla finitura dei prototipi, la ventilazione è il prerequisito che rende possibile qualsiasi trattamento superficiale successivo.
Consiglio Pro: Nelle geometrie complesse con cavità chiuse, inserisci canali di sfiato nelle zone più lontane dal punto di iniezione o dal punto di deposizione del materiale. L'aria si accumula sempre nelle zone di ultimo riempimento.
Come integrare la ventilazione nei modelli 3D: strumenti e simulazioni
La progettazione della ventilazione in un modello 3D segue un processo strutturato che parte dall'analisi del flusso d'aria e arriva alla validazione tramite simulazione. Saltare uno di questi passaggi significa scoprire i problemi solo dopo la stampa, con costi e tempi di correzione molto più alti.

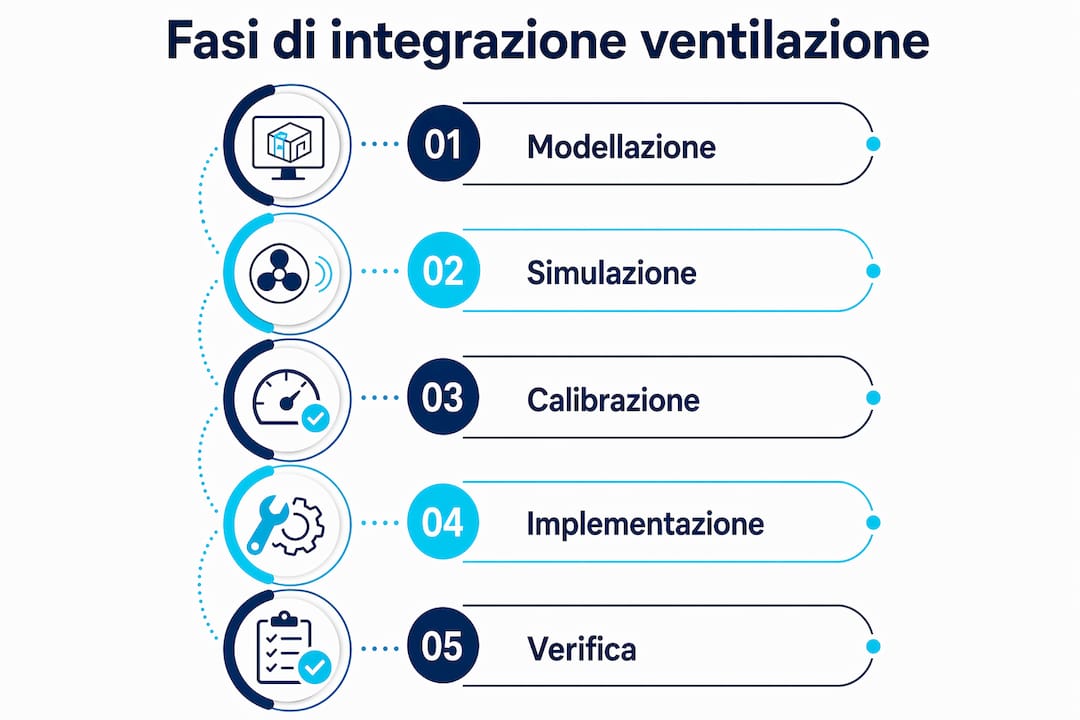

Il flusso di lavoro consigliato per integrare la ventilazione in un progetto 3D:
- Analisi geometrica preliminare: identifica tutte le cavità chiuse, i sottosquadri e le zone di potenziale stagnazione nel modello CAD prima di qualsiasi simulazione
- Simulazione CFD: usa strumenti come RWIND di Dlubal o plug-in CFD integrati in Autodesk Fusion 360 per visualizzare i flussi d'aria e le zone critiche
- Posizionamento dei canali di sfiato: inserisci gli sfiati nelle zone di ultimo riempimento identificate dalla simulazione, rispettando le tolleranze dimensionali del processo
- Verifica clash detection: in ambienti BIM MEP, controlla che i condotti di ventilazione non interferiscano con strutture portanti o altri impianti
- Validazione post-stampa: confronta il prototipo fisico con la simulazione per affinare il modello predittivo
I diagrammi di ventilazione basati su CFD sono strumenti fondamentali per identificare zone di stagnazione e velocità d'aria eccessive in fase di progettazione, traducendo flussi invisibili in decisioni progettuali visibili. Questo è il salto qualitativo che separa la progettazione empirica da quella ingegneristica.
| Approccio | Strumenti | Vantaggi | Limiti |
|---|---|---|---|
| Simulazione CFD | RWIND, Autodesk CFD, OpenFOAM | Alta precisione, visualizzazione 3D dei flussi | Richiede competenze specifiche e tempo di calcolo |
| Analisi BIM MEP | Archicad, Revit con plug-in MEP | Integrazione con il modello architettonico completo | Complessità del workflow, licenze costose |
| Analisi empirica | Esperienza progettuale, regole geometriche | Veloce, applicabile senza software avanzati | Meno precisa, dipende dall'esperienza del progettista |
L'integrazione BIM MEP rappresenta la frontiera più avanzata: permette di inserire i modelli degli impianti di ventilazione direttamente nel modello 3D, prevenendo interferenze e ottimizzando il progetto prima della realizzazione. Luca Manelli evidenzia come la clash detection 3D eviti modifiche costose in fase di cantiere o produzione. I diagrammi di ventilazione svolgono anche una funzione comunicativa essenziale tra ingegneri, architetti e stakeholder non tecnici, colmando il divario tra dati CFD e intento progettuale.
Per chi vuole approfondire il workflow completo dalla modellazione alla stampa, la guida sul workflow di prototipazione offre un riferimento pratico per strutturare ogni fase del processo.
Normative e parametri tecnici per la ventilazione in ambienti 3D
La ventilazione nei laboratori di stampa 3D non è solo una questione di qualità del prototipo: è un obbligo normativo che tutela la salute degli operatori esposti a fumi, particelle ultrafini e composti organici volatili emessi durante la stampa FDM e SLA.
La norma di riferimento in Italia è la UNI EN 16798-1:2019 con Appendice Nazionale italiana 2025, che stabilisce i criteri minimi per la qualità dell'aria negli ambienti occupati. La portata minima di ventilazione non deve scendere sotto 4 l/s per persona (equivalenti a 14,4 m³/h). Questo valore rappresenta la soglia sotto la quale la qualità dell'aria indoor si deteriora con effetti misurabili sulla concentrazione e sulla salute cognitiva degli operatori.
| Parametro | Valore minimo | Riferimento normativo |
|---|---|---|
| Portata d'aria per persona | 4 l/s (14,4 m³/h) | UNI EN 16798-1:2019 NA 2025 |
| Concentrazione CO₂ massima | 1000 ppm (categoria II) | UNI EN 16798-1:2019 |
| Efficienza di ventilazione (εV) | Da calcolare per ogni sistema | UNI EN 16798-3 |
| Ricambio d'aria minimo | Dipende dalla categoria dell'edificio | Allegato Nazionale italiano |
Il progettista ha la responsabilità di calcolare e giustificare l'efficienza di ventilazione (εV) per ogni sistema specifico, basandosi su UNI EN 16798-3 e Allegato Nazionale. Non è accettabile applicare parametri standardizzati senza un'analisi tecnica del caso reale. Nei laboratori di stampa 3D, la presenza di emissioni specifiche dei materiali stampati richiede spesso portate superiori al minimo normativo.
Il corretto calcolo delle perdite di carico nei sistemi di ventilazione è altrettanto critico: un impianto progettato correttamente sulla carta può perdere gran parte della sua efficacia in esercizio se le perdite di carico nei condotti non sono state considerate. Questo è uno degli errori progettuali più frequenti nei laboratori di piccole dimensioni.
Ventilazione meccanica controllata (VMC) nei laboratori di stampa 3D
La ventilazione meccanica controllata è oggi un requisito tecnico di fatto nei laboratori di stampa 3D, non una scelta opzionale. Gli involucri edilizi moderni, sempre più performanti dal punto di vista energetico, riducono drasticamente il ricambio d'aria spontaneo. La VMC diventa obbligatoria perché non si può più affidare alla ventilazione naturale discontinua e manuale per garantire la qualità dell'aria in ambienti con emissioni continue.
I vantaggi concreti di un sistema VMC in un laboratorio di stampa 3D:
- Controllo delle emissioni FDM: i filamenti come ABS, ASA e nylon rilasciano composti organici volatili e particelle ultrafini durante la stampa. La VMC con filtrazione HEPA e a carboni attivi riduce l'esposizione degli operatori a livelli accettabili
- Stabilità termica: le variazioni di temperatura influenzano la qualità di stampa. Un sistema VMC mantiene condizioni ambientali costanti che riducono i difetti da contrazione termica
- Produttività misurabile: la qualità dell'aria indoor influenza il benessere cognitivo degli operatori. Ambienti con CO₂ superiore a 1000 ppm mostrano cali di performance nelle attività di problem-solving tecnico
- Conformità normativa: un sistema VMC documentato e certificato copre il laboratorio rispetto agli obblighi della UNI EN 16798-1 e alle normative sulla sicurezza sul lavoro
Per i laboratori con cabine di verniciatura o post-processing, il miglioramento del flusso d'aria nelle cabine di spruzzatura è direttamente collegato alla qualità delle finiture superficiali, con un impatto misurabile sulla resa del prodotto finito. I benefici ambientali delle cabine filtrate includono anche la riduzione delle emissioni nell'ambiente esterno, un aspetto sempre più rilevante per i laboratori in contesti urbani.
Consiglio Pro: Nei laboratori con più stampanti FDM in funzione simultanea, calcola la portata VMC sommando le emissioni di ogni macchina attiva, non solo il volume del locale. Le stampanti Bambu Lab con camera chiusa riducono le emissioni disperse, ma non eliminano la necessità di ricambio d'aria.
Per evitare gli errori più comuni nella configurazione dell'ambiente di stampa, la checklist per stampe perfette di Lovabyte include anche i parametri ambientali da verificare prima di ogni sessione.
Punti chiave
La ventilazione nei progetti 3D richiede la gestione simultanea di tre livelli: la geometria degli sfiati nel prototipo, le simulazioni CFD del flusso d'aria, e i sistemi VMC dell'ambiente di lavoro.
| Punto | Dettagli |
|---|---|
| Sfiati nel prototipo | Calibra i canali a meno di 0,05 mm nelle zone di ultimo riempimento per evitare vuoti e bruciature |
| Simulazione CFD | Usa RWIND o Autodesk CFD per identificare zone di stagnazione prima della stampa |
| Integrazione BIM MEP | La clash detection 3D previene interferenze tra condotti e strutture, riducendo i costi di modifica |
| Normativa UNI EN 16798-1 | La portata minima è 4 l/s per persona. Calcola sempre l'efficienza εV per il tuo sistema specifico |
| VMC in laboratorio | Un sistema VMC con filtrazione HEPA è necessario in presenza di stampa FDM con materiali tecnici come ABS e nylon |
La ventilazione è il parametro che i progettisti 3D sottovalutano di più
Ho visto molti laboratori di prototipazione investire migliaia di euro in stampanti di alta qualità e poi trascurare completamente la gestione dell'aria. Il risultato è sempre lo stesso: prototipi con difetti ricorrenti che vengono attribuiti al materiale o alla macchina, quando la causa reale è la geometria degli sfiati o le condizioni ambientali.
Il punto che trovo più sottovalutato è la distinzione tra ventilazione del prototipo e ventilazione dell'ambiente. Sono due problemi separati che richiedono soluzioni separate. Uno riguarda la geometria del modello CAD e la fisica del processo di stampa. L'altro riguarda l'impiantistica del laboratorio e la normativa sulla sicurezza. Confonderli porta a soluzioni parziali che non risolvono nessuno dei due problemi.
L'integrazione delle simulazioni CFD nel workflow progettuale è ancora rara tra i designer 3D che conosco. La maggior parte lavora per tentativi, stampando versioni successive fino a eliminare i difetti. Questo approccio funziona per geometrie semplici, ma diventa insostenibile su prototipi complessi con cavità multiple. Una simulazione CFD fatta prima della prima stampa risparmia materiale, tempo e frustrazione.
Il mio consiglio pratico: inizia sempre dall'analisi geometrica del modello prima di pensare ai parametri di stampa. Identifica ogni cavità chiusa e ogni zona di potenziale stagnazione. Poi progetta gli sfiati. Solo dopo ottimizza temperatura, velocità e materiale. L'ordine conta.
— Giacomo
