In breve:
- Un workflow di revisione modelli 3D garantisce qualità, coerenza e tracciabilità prima della produzione.
- La strutturazione del processo con standard e strumenti automatizzati riduce errori e tempi di consegna.
Il workflow di revisione modelli 3D è il processo strutturato che garantisce qualità geometrica, coerenza parametrica e tracciabilità delle versioni prima che un modello entri in produzione o venga consegnato al cliente. Gestirlo con metodo significa prevenire errori costosi, ridurre i cicli di correzione e consegnare file pronti all'uso. Questa guida descrive ogni fase del processo, dagli strumenti necessari alla validazione finale, con un approccio indipendente dal software e applicabile sia in ambito design che ingegneria.
Come strutturare un workflow efficace di revisione modelli 3D
Un processo di revisione efficace nasce da una struttura chiara, non da controlli eseguiti a caso. Il termine tecnico di riferimento nel settore è design review workflow, ma in italiano si parla comunemente di flusso di revisione o processo di controllo qualità del modello. Qualunque etichetta si usi, il principio è lo stesso: ogni modello deve superare gate definiti prima di avanzare alla fase successiva.
La standardizzazione è il punto di partenza. Template master e librerie personalizzate riducono del 40% il tempo di setup iniziale, con risparmi superiori a 120 ore annue per professionista. Questo dato dimostra che investire nella struttura iniziale del workflow ripaga in pochi mesi.
Gli standard di settore come IDS (Information Delivery Specification) e il BIM Collaboration Format (BCF) forniscono un linguaggio comune per segnalare e tracciare le non conformità. Adottarli non è un obbligo formale: è una scelta che rende i report leggibili da qualsiasi membro del team, indipendentemente dal software usato.
Quali strumenti e prerequisiti servono per la revisione?
Un workflow strutturato richiede tre categorie di risorse: ambienti di archiviazione, strumenti di validazione e script di automazione.
Ambienti di archiviazione strutturati
La dispersione dei dati in sistemi non integrati è la principale causa di inefficienza nella gestione delle revisioni. Un sistema PDM (Product Data Management) o un CDE (Common Data Environment) centralizza i file, traccia le versioni e impedisce che due colleghi lavorino su varianti diverse dello stesso modello. Senza questo livello di controllo, ogni revisione rischia di partire da una base sbagliata.
Strumenti di validazione automatica
Per la verifica geometrica, script Python con librerie come Open3D permettono di controllare in batch la manifoldness della mesh, l'orientamento delle normali e la densità poligonale. Per i modelli BIM, strumenti compatibili con lo standard IDS eseguono controlli automatici con report BCF georeferenziati in pochi secondi. La velocità di questi controlli è ciò che li rende sostenibili anche su grandi lotti di file.
Script per automazione e batch processing
Gli script personalizzati gestiscono operazioni ripetitive: rinomina dei file secondo convenzioni di naming, esportazione in formati target, generazione automatica di report di errore. Integrarli nel CDE o nel PDM crea un ciclo di controllo continuo senza intervento manuale per ogni singolo file.
| Categoria | Strumento/metodo | Funzione principale |
|---|---|---|
| Archiviazione | PDM / CDE | Controllo versioni e tracciabilità |
| Validazione geometrica | Script Python + Open3D | Verifica mesh, normali, manifoldness |
| Standard BIM | IDS + BCF | Report automatici e georeferenziati |
| Automazione batch | Script personalizzati | Rinomina, esportazione, report errori |

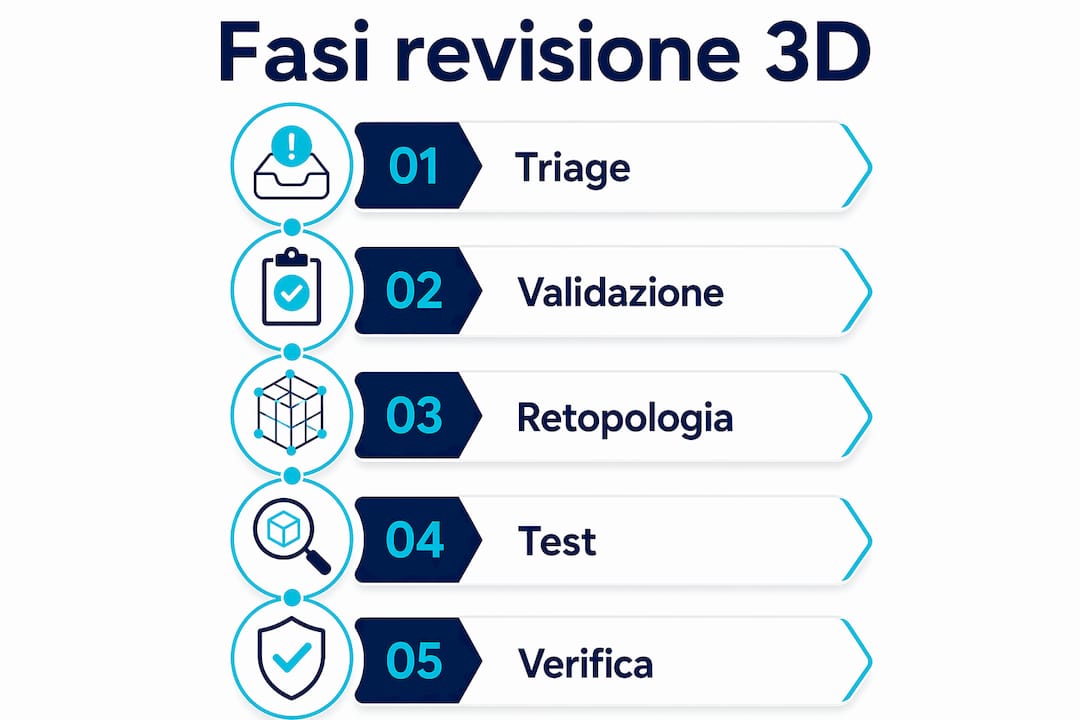

Come eseguire la revisione fase per fase
Un processo di revisione modulare si articola in quattro fasi distinte. Eseguirle in ordine evita di sprecare tempo su modelli che non superano i controlli base.
1. Triage visivo iniziale
Prima di qualsiasi validazione automatica, un'ispezione visiva rapida di 30 secondi elimina i modelli palesemente inutilizzabili. Questo triage riduce il tempo perso su file con problemi evidenti come geometrie esplose, scale errate o orientamento sbagliato. La checklist visiva include: proporzioni generali, presenza di artefatti macroscopici, correttezza dell'asse di riferimento.
2. Validazione automatica con gate di classificazione
Le pipeline moderne classificano gli asset in tre categorie: approvato, fallito o in revisione. Questa classificazione automatica concentra l'attenzione del revisore solo sui modelli che richiedono intervento umano, eliminando dal flusso manuale tutto ciò che è già conforme o irrecuperabile. I controlli automatici verificano: geometria manifold, normali coerenti, assenza di facce duplicate, densità poligonale entro i limiti definiti.
3. Retopologia e pulizia
I modelli classificati come «in revisione» entrano nella fase di correzione. La retopologia semi-automatica, eseguita con strumenti dedicati, riduce il conteggio poligonale mantenendo la forma. La pulizia manuale riguarda invece i dettagli topologici che gli algoritmi non gestiscono bene: giunzioni tra superfici, bordi aperti in zone critiche, n-gon in aree ad alta curvatura.
Un consiglio: prima di avviare la retopologia, salva sempre una copia del file originale nel CDE con il tag «pre-retopo». Questo permette di tornare alla geometria di partenza se la versione corretta introduce distorsioni inattese.
4. Test parametrici e verifica degli assemblaggi
Per i modelli parametrici, testare variazioni estreme come variazioni del ±20% sui parametri principali rivela fragilità nei vincoli prima che emergano in produzione. Un assemblaggio che si rompe a quota +15% su un parametro secondario è un problema da risolvere in revisione, non in cantiere o dopo la stampa. La verifica degli assemblaggi controlla anche le interferenze tra componenti e la correttezza dei riferimenti tra file.
| Fase | Azione | Output |
|---|---|---|
| Triage visivo | Ispezione 30 secondi | Scarto immediato o avanzamento |
| Validazione automatica | Script + gate di classificazione | Approvato / fallito / in revisione |
| Retopologia e pulizia | Correzione manuale o semi-automatica | Modello conforme agli standard |
| Test parametrici | Variazioni ±20% sui parametri | Conferma stabilità dell'assemblaggio |
Come prevenire gli errori più comuni nella revisione
Gli errori topologici più frequenti sono facce non manifold, normali invertite e vertici sovrapposti non uniti. Ognuno di questi difetti causa problemi diversi: le facce non manifold bloccano lo slicer nella stampa 3D, le normali invertite creano artefatti nel rendering, i vertici sovrapposti generano instabilità nei calcoli FEM. Identificarli prima della fase di produzione è sempre meno costoso che correggerli dopo.
La gestione dei vincoli parametrici è l'area dove i professionisti perdono più tempo. Vincoli definiti senza una struttura gerarchica si rompono a cascata quando si modifica un parametro padre. Organizzare i vincoli in strutture gerarchiche e documentare le dipendenze riduce drasticamente il rischio di errori durante le modifiche successive.
Un consiglio: crea un registro delle fragilità note per ogni modello complesso. Annota quali parametri hanno causato problemi in passato e i valori limite oltre i quali il modello si rompe. Questo documento vale più di qualsiasi checklist generica.
I cicli di feedback nei processi automatizzati meritano attenzione specifica. Quando uno script segnala un errore, il revisore deve poter capire immediatamente dove si trova il problema nel file. Report vaghi come «errore geometria» non aiutano. I report utili indicano il numero di faccia, le coordinate del vertice problematico e il tipo di violazione rilevata.
- Facce non manifold: usa la funzione di selezione per tipo di errore nel tuo software di mesh editing, poi valuta se unire i vertici o ricostruire la zona
- Normali invertite: il controllo automatico le individua; la correzione richiede un'ispezione visiva per confermare l'orientamento corretto
- Vincoli parametrici fragili: refactoring con struttura padre-figlio e test di variazione prima del rilascio
- Versioni non tracciate: ogni modifica deve generare una nuova versione nel PDM, anche se sembra minore
Quali sono le best practice per integrare automazione e controllo qualità?
L'automazione del workflow di revisione funziona solo se è indipendente dal software specifico. Un approccio agnostico agli strumenti garantisce che il processo rimanga aggiornabile nel tempo, anche quando il team cambia software o aggiunge nuovi formati di file. Legare l'intera pipeline a un unico applicativo crea una dipendenza che diventa un problema al primo aggiornamento di versione.
I gate di validazione multipli sono la struttura portante di un processo affidabile. Il primo gate è automatico e veloce: elimina i modelli con errori gravi. Il secondo gate è manuale e selettivo: il revisore esamina solo i modelli che hanno superato il primo controllo ma presentano anomalie minori. Il terzo gate è la firma di approvazione finale, che nel CDE genera automaticamente un cambio di stato del file da «in revisione» a «approvato».
Un consiglio: non automatizzare tutto in una volta. Inizia con il gate di validazione geometrica, misura il tempo risparmiato per tre settimane, poi aggiungi il secondo gate. Un'implementazione graduale è più sostenibile e permette di correggere i problemi prima che si propaghino all'intera pipeline.
Il controllo qualità strutturato nei modelli BIM riduce i rischi in cantiere e garantisce che il team lavori sempre sull'ultima versione approvata. Questo principio vale anche fuori dal BIM: in qualsiasi contesto produttivo, la tracciabilità delle versioni è ciò che distingue un workflow professionale da una cartella condivisa disorganizzata.
| Approccio | Caratteristica | Vantaggio concreto |
|---|---|---|
| Automazione agnostica | Indipendente dal software | Aggiornabile senza riscrivere la pipeline |
| Gate multipli | Automatico + manuale + approvazione | Ogni livello filtra un tipo di errore diverso |
| Batch processing | Script su lotti di file | Riduce il tempo di revisione su grandi volumi |
| Integrazione PDM/CDE | Tracciabilità centralizzata | Nessuna versione non autorizzata in produzione |
Punti chiave
Un workflow di revisione modelli 3D efficace combina gate di validazione automatica, ispezione manuale mirata e archiviazione strutturata in un processo tracciabile e indipendente dal software.
| Punto | Dettagli |
|---|---|
| Standardizzazione iniziale | Template master e librerie riducono il setup del 40% e risparmiano oltre 120 ore annue per professionista. |
| Gate di classificazione automatica | Classificare gli asset in approvato, fallito o in revisione concentra il lavoro manuale dove serve davvero. |
| Test parametrici con variazioni estreme | Testare variazioni del ±20% sui parametri principali rivela fragilità prima della produzione. |
| Archiviazione in PDM/CDE | La tracciabilità centralizzata elimina il rischio di lavorare su versioni non approvate. |
| Automazione agnostica | Un approccio indipendente dal software mantiene la pipeline aggiornabile nel tempo. |
La mia esperienza con la revisione dei modelli 3D
Negli anni ho visto team molto competenti perdere giorni interi su problemi che un gate di validazione automatica avrebbe risolto in minuti. Il punto non è che mancassero le competenze: mancava la struttura.
La tentazione più comune è automatizzare tutto subito. Ho visto pipeline costruite in poche settimane che sembravano complete, ma che si rompevano al primo file fuori standard. Il problema non era l'automazione in sé: era che il processo manuale sottostante non era mai stato formalizzato. Non si automatizza ciò che non si sa descrivere a parole.
L'equilibrio che funziona, nella mia esperienza, è questo: automazione per i controlli ripetibili e oggettivi, giudizio umano per tutto ciò che richiede contesto. Un algoritmo sa contare le facce non manifold. Non sa se una geometria complessa è intenzionale o è un errore. Questa distinzione è il motivo per cui il gate manuale non sparirà mai del tutto.
La preparazione del modello 3D prima della revisione è spesso trascurata, ma è lì che si guadagna o si perde tempo. Un file arrivato in revisione senza naming convention, senza struttura di layer e senza documentazione dei parametri richiede il doppio del tempo per essere valutato. Standardizzare l'input è tanto importante quanto standardizzare il processo di controllo.
L'ultimo consiglio che mi sento di dare è questo: misura. Tieni traccia di quante ore impiega ogni fase della revisione, quanti errori vengono trovati in ogni gate e quanti modelli tornano indietro più di una volta. Questi numeri ti diranno dove il tuo workflow perde tempo e dove invece funziona già bene.
— Giacomo
Lovabyte per chi vuole migliorare il proprio workflow 3D
Chi lavora con modelli 3D in ambito professionale sa che la qualità del processo conta quanto la qualità del file. Lovabyte, hub specializzato nella stampa 3D professionale con sede a Melegnano, affianca designer e ingegneri con formazione tecnica concreta e servizi di produzione su misura.
I corsi e workshop pratici coprono la gestione dei modelli, la preparazione per la stampa e l'uso delle tecnologie Bambu Lab in contesti produttivi reali. Per chi ha già i modelli pronti, il servizio di stampa 3D professionale a Melegnano trasforma i file validati in prototipi e micro-serie con tempi certi. Lovabyte è il punto di riferimento per chi vuole portare il proprio processo dalla revisione alla produzione senza interruzioni.
Domande frequenti
Cos'è il workflow di revisione modelli 3D?
Il workflow di revisione modelli 3D è il processo strutturato di controllo qualità che verifica geometria, parametri e versioni di un modello prima della produzione. Include gate automatici e ispezione manuale in sequenza definita.
Quali errori topologici sono più comuni nei modelli 3D?
Gli errori più frequenti sono facce non manifold, normali invertite e vertici sovrapposti non uniti. Ognuno causa problemi specifici: le facce non manifold bloccano lo slicer, le normali invertite creano artefatti nel rendering.
Come si integra l'automazione nel processo di revisione?
L'automazione si integra come primo gate di classificazione: script batch analizzano i file e li categorizzano in approvato, fallito o in revisione. Il revisore umano interviene solo sulla terza categoria, riducendo il tempo complessivo.
Cosa sono PDM e CDE e perché servono?
PDM (Product Data Management) e CDE (Common Data Environment) sono sistemi di archiviazione strutturata che tracciano le versioni dei file e impediscono l'uso di modelli non approvati. La dispersione dei dati in sistemi non integrati è la principale causa di inefficienza nella gestione delle revisioni.
Come si testano i vincoli parametrici di un modello 3D?
Il metodo più affidabile è applicare variazioni del ±20% sui parametri principali e verificare che l'assemblaggio mantenga la coerenza strutturale. Questo test rivela fragilità nei vincoli prima che emergano durante modifiche successive o in produzione.
