In breve:
- Un flusso di lavoro 3D è un processo strutturato che trasforma un modello digitale in un oggetto fisico attraverso cinque fasi. La progettazione CAD accurata e la gestione corretta dei file sono fondamentali per garantire risultati di qualità superiore. La scelta della tecnologia di stampa e una accurata post-elaborazione completano il ciclo produttivo, riducendo errori e sprechi.
Un flusso di lavoro 3D è il processo strutturato che trasforma un'idea digitale in un oggetto fisico, articolato in cinque fasi sequenziali: modellazione CAD, conversione del file, slicing, stampa e post-elaborazione. Comprendere questa sequenza non è un esercizio teorico. È la differenza tra un prototipo riuscito al primo tentativo e ore perse a correggere errori evitabili. Che tu lavori con software come Fusion 360, Bambu Studio o Chitubox, ogni decisione presa in fase digitale si riflette direttamente sul risultato fisico. Questa guida analizza ogni fase con precisione tecnica, fornendo strumenti concreti per migliorare la gestione dei tuoi progetti 3D.
Quali sono le fasi principali della spiegazione dei flussi di lavoro 3D?

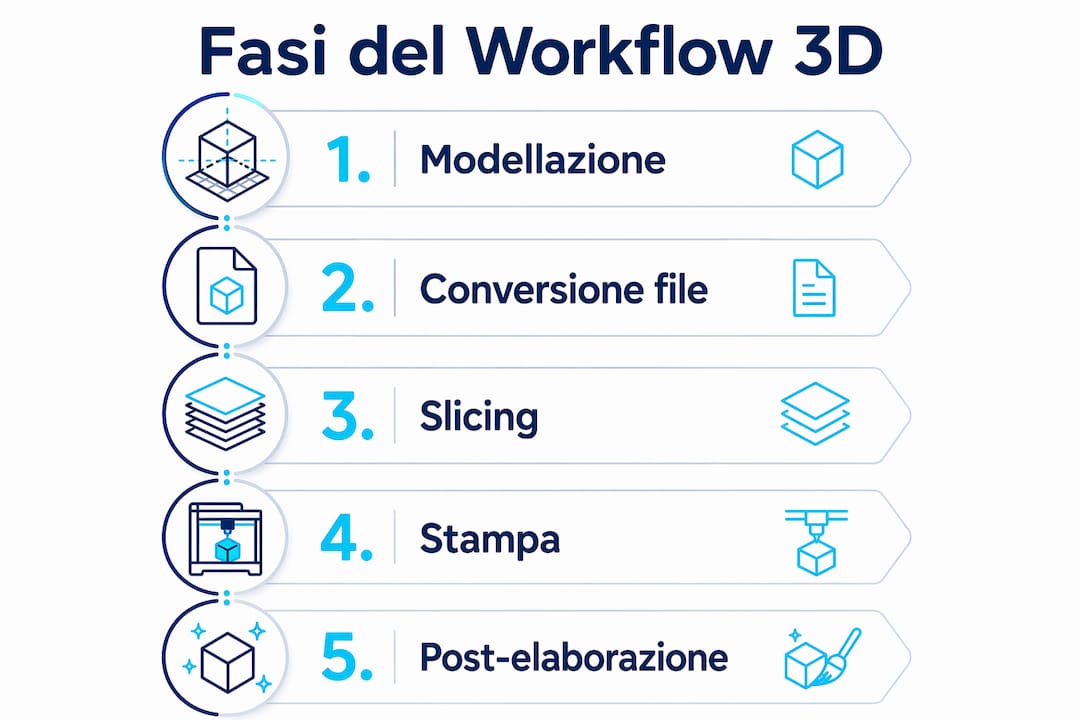

Il workflow additivo standard segue cinque fasi universali, valide per FDM, SLA e SLS. Conoscerle in sequenza permette di anticipare i problemi invece di risolverli a posteriori.
1. Modellazione CAD
La modellazione CAD è il punto di partenza di ogni flusso di lavoro 3D. Software come Fusion 360, SolidWorks e Rhino permettono di costruire geometrie precise con vincoli parametrici. La qualità del modello digitale determina tutto ciò che viene dopo: un solido mal chiuso o con superfici sovrapposte genera errori in slicing che nessun parametro di stampa può correggere.
Un errore frequente è progettare senza tenere conto dei limiti tecnologici della stampante. Sottovalutare la fase di progettazione è la causa più comune di problemi nella produzione 3D professionale. Questo significa che sporgenze superiori a 45 gradi, pareti troppo sottili o tolleranze non calibrate sulla tecnologia scelta producono pezzi difettosi o inutilizzabili.
2. Conversione del formato file
Dopo la modellazione, il file viene esportato in un formato neutro per lo slicing. STL è il formato storico, ma presenta un limite strutturale: la tessellazione triangolare approssima le curve, perdendo informazioni parametriche. I professionisti mantengono i file CAD nativi in STEP fino all'ultimo momento utile, convertendo in STL solo per la fase finale. Questo approccio riduce le imprecisioni geometriche, soprattutto su componenti con superfici curve complesse.
3. Slicing e generazione del G-code
Lo slicer riceve il file 3D e lo scompone in strati orizzontali, generando il G-code che la stampante eseguirà. Questa fase è il cuore operativo del flusso di lavoro. I parametri impostati qui, tra cui altezza dello strato, velocità, temperatura e struttura dei supporti, determinano tempo di stampa, consumo di materiale e qualità superficiale.
4. Stampa strato per strato
La stampante esegue il G-code depositando o polimerizzando il materiale strato dopo strato. In questa fase il controllo diretto è limitato, ma la preparazione precedente conta tutto. Una calibrazione accurata del piatto e dei parametri termici riduce i fallimenti di stampa a una percentuale marginale.
5. Post-elaborazione e rifinitura
La post-elaborazione completa il ciclo produttivo. Include rimozione dei supporti, levigatura, cura UV per le resine e trattamenti superficiali. Un pezzo stampato senza post-elaborazione raramente soddisfa i requisiti estetici o dimensionali di un prodotto finito.
Come funziona il software di slicing nel workflow 3D?
Lo slicer è il traduttore tra il modello digitale e la macchina fisica. Il software di slicing converte il modello 3D in G-code, definendo coordinate spaziali X, Y, Z e parametri operativi come velocità di estrusione e temperature. Senza questo passaggio, la stampante non ha istruzioni su dove depositare il materiale.
I parametri principali che uno slicer gestisce sono:
- Altezza dello strato: valori bassi (0,1 mm) aumentano la risoluzione superficiale ma allungano i tempi; valori alti (0,3 mm) accelerano la stampa a scapito del dettaglio.
- Velocità di stampa: influenza l'adesione tra strati e la precisione geometrica, soprattutto su geometrie complesse.
- Temperatura ugello e piatto: ogni filamento ha una finestra termica ottimale; uscire da questa finestra produce strati fragili o deformazioni.
- Struttura dei supporti: i supporti sostengono le sporgenze durante la stampa, ma la loro rimozione lascia segni superficiali che richiedono post-elaborazione.
- Infill e perimetri: la densità interna e il numero di perimetri determinano la resistenza meccanica del pezzo.
Per le stampanti a resina, lo slicer svolge un ruolo ancora più preciso: calcola il percorso del raggio UV strato per strato, dictando la fotopolimerizzazione con tolleranze di pochi micron. Questo rende la configurazione dello slicer critica anche per tecnologie SLA e MSLA.
Consiglio pro: Prima di avviare una stampa lunga, esegui una simulazione visiva dello slicing in Bambu Studio o OrcaSlicer per verificare che i supporti siano posizionati correttamente e che non ci siano strati problematici. Cinque minuti di controllo preventivo evitano ore di stampa fallita.
Per approfondire la configurazione, la guida di Lovabyte sullo slicer 3D per professionisti copre i parametri avanzati con esempi pratici.
FDM, SLA e SLS: quale tecnologia cambia il tuo workflow?
La scelta della tecnologia di stampa non riguarda solo la qualità del pezzo finale. Cambia radicalmente ogni fase del flusso di lavoro, dalla progettazione CAD alla post-elaborazione. Ecco un confronto diretto tra le tre tecnologie principali.
| Aspetto | FDM | SLA | SLS |
|---|---|---|---|
| Materiali principali | PLA, PETG, ABS, TPU | Resine fotopolimeriche | Nylon, PA12, TPU in polvere |
| Risoluzione superficiale | Media (visibili le linee di strato) | Alta (superfici lisce) | Alta (senza supporti) |
| Supporti necessari | Sì, rimovibili manualmente | Sì, rimozione con utensili | No (la polvere sostiene) |
| Post-elaborazione | Levigatura, verniciatura | Cura UV, lavaggio in IPA | Pulizia dalla polvere, sabbiatura |
| Costo di accesso | Basso | Medio | Alto |
| Adatto per | Prototipi funzionali, micro-serie | Dettaglio estetico, gioielleria, dentale | Produzione industriale, geometrie complesse |
In FDM, la calibrazione del piatto e il primo strato sono critici per la precisione geometrica. L'uso di un raft, uno strato base sacrificale, stabilizza l'adesione e crea un piano di riferimento uniforme, pratica standard nella produzione professionale con stampanti Bambu Lab X1 Carbon o P1S.
In SLA, la progettazione CAD deve prevedere angoli di drenaggio per la resina liquida e orientamenti che minimizzino le forze di distacco dal FEP. In SLS, invece, la libertà geometrica è massima perché la polvere circostante funge da supporto naturale, ma il flusso di lavoro richiede attrezzature di sicurezza per la gestione della polvere.
Per una valutazione approfondita delle due tecnologie più diffuse, Lovabyte ha pubblicato un confronto dettagliato su FDM vs SLA con criteri di scelta basati sui requisiti di progetto.
Perché la post-elaborazione è parte integrante del flusso 3D?
La post-elaborazione non è un'aggiunta opzionale al processo. Rimozione dei supporti, cura UV e rifinitura superficiale sono fasi essenziali per le proprietà estetiche e meccaniche del pezzo finale. Un componente stampato in FDM con strati visibili e supporti ancora attaccati non è un prodotto finito: è un semilavorato.
Le operazioni principali di post-elaborazione variano per tecnologia:
- FDM: rimozione manuale o con acqua calda dei supporti solubili (PVA), levigatura progressiva con carta abrasiva da 120 a 400 grit, primer e verniciatura per applicazioni estetiche.
- SLA/MSLA: lavaggio in alcol isopropilico (IPA) per rimuovere la resina non polimerizzata, cura in camera UV per completare la fotopolimerizzazione, rimozione supporti con tronchesine di precisione.
- SLS: pulizia dalla polvere con aria compressa o sabbiatrice, trattamenti superficiali come colorazione o impregnazione per migliorare la resistenza all'umidità.
Gli errori più comuni in questa fase sono tre. Il primo è rimuovere i supporti prima che il pezzo si sia raffreddato completamente in FDM, causando deformazioni. Il secondo è saltare la cura UV completa nelle resine, lasciando il pezzo fragile e potenzialmente tossico. Il terzo è levigare senza progressione granulometrica, creando graffi profondi invece di eliminarli.
Consiglio pro: Per i pezzi in resina, usa una stazione di cura con timer calibrato sul volume del pezzo. Una cura eccessiva rende la resina fragile quanto una cura insufficiente. Il produttore della resina indica sempre il tempo ottimale per ogni watt di potenza UV.
La guida Lovabyte sulla post-elaborazione per designer approfondisce tecniche avanzate per ogni tecnologia.
Punti chiave
Il controllo rigoroso di ogni fase del flusso di lavoro 3D, dalla progettazione CAD alla post-elaborazione, è la condizione necessaria per produrre prototipi e componenti di qualità professionale.
| Punto | Dettagli |
|---|---|
| Progettazione come fondamento | Progetta tenendo conto dei limiti tecnologici della stampante per evitare errori a cascata. |
| Formati file nativi | Mantieni i file STEP fino all'ultimo per preservare l'integrità geometrica e ridurre approssimazioni. |
| Slicing come fase critica | Configura con cura altezza strato, supporti e temperatura prima di ogni stampa. |
| Tecnologia adatta al progetto | Scegli FDM, SLA o SLS in base a requisiti di dettaglio, materiale e volume produttivo. |
| Post-elaborazione obbligatoria | Tratta ogni pezzo stampato come un semilavorato fino al completamento della rifinitura. |
Il controllo del flusso è tutto: la mia esperienza pratica
Ho visto molti professionisti avvicinarsi alla stampa 3D concentrandosi quasi esclusivamente sull'hardware. Quale stampante comprare, quale filamento usare, quanti micron di risoluzione. È comprensibile, ma è la prospettiva sbagliata.
Dopo anni di lavoro su prototipi e micro-serie, la mia convinzione è che il controllo dell'intero flusso dal digitale al fisico valga più di qualsiasi aggiornamento hardware. Una Bambu Lab X1 Carbon nelle mani di chi non gestisce correttamente lo slicing produce risultati peggiori di una stampante entry-level usata con metodo.
Il punto che trovo più sottovalutato è la fase CAD. La maggior parte degli errori che vedo in produzione nasce lì, non durante la stampa. Un modello progettato senza considerare i supporti necessari, i ritiri del materiale o le tolleranze di accoppiamento genera problemi che nessun parametro di slicing può correggere. La buona prototipazione inizia dalla comprensione dei limiti tecnologici fin dal primo schizzo, non quando il pezzo è già sul piatto.
Un altro aspetto che cambierebbe il lavoro di molti è la gestione dei file. Mantenere i file STEP nativi invece di lavorare solo con STL sembra un dettaglio burocratico. In realtà, quando devi modificare una geometria a progetto avanzato, avere il file parametrico originale ti fa risparmiare ore. Con STL, ogni modifica è una ricostruzione da zero.
Il mio consiglio concreto: prima di ogni progetto, dedica tempo a una checklist di flusso. Definisci la tecnologia, verifica le tolleranze nel CAD, simula lo slicing e pianifica la post-elaborazione. Questo approccio riduce i fallimenti di stampa in modo misurabile e accelera i tempi di sviluppo più di qualsiasi ottimizzazione hardware.
— Giacomo
Migliora il tuo workflow con Lovabyte
Conoscere le fasi del processo è il primo passo. Applicarle con efficacia richiede pratica guidata e strumenti giusti.
Lovabyte, con sede a Melegnano, offre corsi e workshop pratici dedicati a professionisti e maker che vogliono padroneggiare ogni fase del flusso di lavoro 3D, dalla modellazione CAD alla post-elaborazione. I percorsi formativi coprono sia le tecnologie FDM con stampanti Bambu Lab sia le applicazioni in resina, con sessioni pratiche in laboratorio fisico. Se hai già una stampante e vuoi ottimizzare i tuoi processi, il team di assistenza tecnica Lovabyte fornisce consulenze personalizzate per configurazioni avanzate e risoluzione di problemi specifici. Il prossimo prototipo può essere migliore di quello precedente.
Domande frequenti
Cos'è un flusso di lavoro 3D?
Un flusso di lavoro 3D è la sequenza strutturata di fasi che trasforma un modello digitale in un oggetto fisico stampato. Le cinque fasi principali sono modellazione CAD, conversione del file, slicing, stampa e post-elaborazione.
Qual è il ruolo dello slicer nel processo di stampa?
Lo slicer converte il modello 3D in G-code, il linguaggio macchina che guida la stampante strato per strato. Definisce coordinate spaziali, velocità, temperature e posizione dei supporti.
Perché mantenere i file STEP invece di usare solo STL?
Il formato STL approssima le curve con triangoli, perdendo precisione geometrica. I file STEP conservano la struttura parametrica del modello CAD, permettendo modifiche precise e riducendo le imprecisioni in fase di stampa.
Quali sono gli errori più comuni nel workflow 3D?
I tre errori più frequenti sono: progettare senza considerare i limiti della tecnologia scelta, saltare la post-elaborazione completa e non verificare lo slicing prima di avviare stampe lunghe.
Come scelgo tra FDM, SLA e SLS per il mio progetto?
FDM è adatto a prototipi funzionali e micro-serie a basso costo. SLA offre alta risoluzione per applicazioni estetiche o dentali. SLS è la scelta per geometrie complesse e produzione industriale senza supporti.
